Окрашивание автомобиля – сложнейший и длительный процесс, который требует не только профессионализма сотрудника, но и качественно оснащенного помещения. Покрасочная камера должна быть оборудована системой вентиляции, тепловыми насосами, фильтрами для удерживания взвешенных частиц краски, а также качественными осветительными приборами.
Сравнительные возможности ламп различного типа
Во многих случаях в качестве источников освещения в покрасочной камере используют лампы, обычно размещаемые в светильниках группами по два или четыре источника. Возможно применение люминесцентных светильников, а также осветительной аппаратуры на LED-лампах или на обычных лампах накаливания.
Преимущества люминесцентных ламп:
- Обеспечение очень широкого угла распространения световых волн, что помогает равномерно освещать поверхности сложной конфигурации.
- Повышенная равномерность освещения помогает распознать дефекты окраски.
- Данные светильники можно применять при различных цветовых температурах, что позволяет операторам малярных камер выбирать лампы в зависимости от того, насколько хорошо они имитируют естественный цвет дневного света или насколько точно они отражают цвет используемых красок.
Во многих случаях предпочтение отдаётся флуоресцентным лампам с высокой цветовой температурой и высоким индексом цветопередачи. Цветовая температура лампы означает, что в спектре света она излучает большую часть своей светоотдачи. Например, белый флуоресцентный свет, имея цветовую температуру 5500…6000 К, приближает световой выход к середине спектра. В этих случаях лучше всего выбрать лампу, выдающую полный спектр именно в середине цветовой температуры диапазона.
Освещение в покрасочной камере, основанное на применении ламп накаливания, считается наиболее бюджетным вариантом. Однако лампа накаливания будет хорошо воспроизводить красные, оранжевые и желтые цвета, но характеризуется плохой цветопередачей, когда поверхности окрашены в салатовый, голубой или белый цвет.
При выборе типа освещения покрасочной камеры необходимо учитывать также индекс цветопередачи лампы. И здесь лампы накаливания, обладая индексом цветопередачи, близким к 100, имеют преимущество: несмотря на плохое качество света, они очень хорошо воспроизводят цвета.
Наиболее современным решением для различных размеров малярных камер является освещение на базе LED-ламп. Светодиодные светильники, несмотря на более высокую стоимость, отличаются:
- Низким энергопотреблением.
- Высоким КПД.
- Повышенными значениями коэффициентов цветопередачи.
- Экологической безопасностью при своём использовании в атмосфере легковоспламеняющихся веществ.
- Длительным сроком эксплуатации.
Советы по световому оборудованию
Среда покрасочной камеры по отношению к световому оборудованию может быть охарактеризована как очень агрессивная. Стандартные осветительные приборы могут прослужить не более двух недель.
Использование направленного светового потока – отличное подспорье в работе маляра. Можно порекомендовать для этой цели приобрести лампы 12-48 В, но для их использования понадобится еще прикупить понижающий трансформатор, так как обычное напряжение в сети – 220 В. Для переноски лучше использовать вакуумные лампы.
Но не всех прельщает покупка и установка понижающего трансформатора. Можно обойтись и без него, если для питания ламп применять сеть с такими показателями – 12, 24 или 36 В.
Преимущества использования таких ламп не только в их безопасности, но и в простоте замены. Недостатки такого оборудования – для получения равномерного распределения света такие лампы должны располагаться на одном и том же расстоянии от источников питания. В покрасочной камере можно пользоваться и другими дополнительными осветительными приборами.
Разновидность | Особенности |
Светодиодные комбинации | Отсутствие мерцания, небольшое потребление мощности, экологическая безопасность, но довольно недешевы. |
Лампы люминесцентного освещения | Широкий выбор по температурным и цветовым показателям: белые теплые, белые холодные, дневные. Можно выбрать лампы с улучшенной или простой передачей цвета, экологически не опасны. |
Лампы накаливания | Невысокая стоимость при небольшом КПД, низкая температура |
На устройстве для регуляции и пуска лучше не экономить. Надежность – залог безопасности. Самый оптимальный вариант – размещение этого устройства вне камеры для покраски.Можно приобрести готовые щитки для использования нескольких автоматов. Все электрооборудование желательно подключать к отдельным автоматам, сила тока которых в пределах 5-6 А. Этого вполне достаточно для бесперебойной и безопасной работы.
Чтобы держать под контролем силу тока при пользовании люминесцентными лампами самое разумное – смонтировать систему дроссель-старт. При использовании этой системы вероятность разрыва сети из-за увеличения силы тока снижается в разы.
Отличное качество покраски автомобиля может быть обеспечено лишь при условии, что покрасочная камера оснащена полным набором всех необходимых устройств. Но одно лишь наличие устройств не может быть гарантией успешности работ, которые во многом зависят от условий их проведения. Самым важным из этих условий является освещенность. Освещение в покрасочной камере должно быть правильно рассчитано и установлено, поскольку именно оно играет решающую роль в той работе, которая зависит от человеческого фактора, от возможностей человека оценить качество выполняемых операций.
Размещение источников света

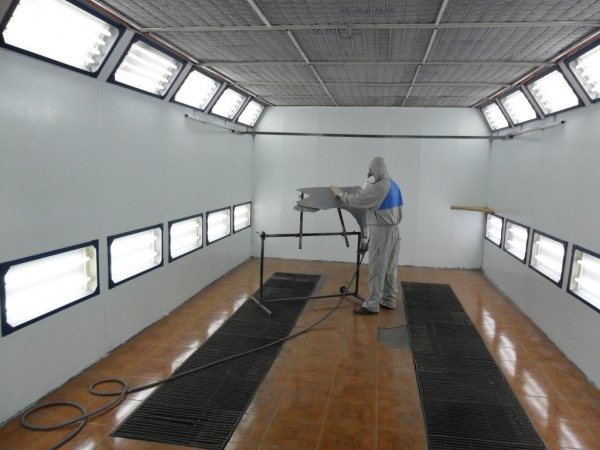

Позиционирование ламп в покрасочной камере также играет важную роль в том, как эффективно освещается рабочее пространство. Поскольку люминесцентные лампы по своей компоновке являются длинными и тонкими, их размещение по вертикали может затруднить эффективное освещение рабочего пространства. Когда лампы расположены вертикально, корпус оператора легко перекрывает светильник. Поэтому светильники лучше всего располагать горизонтально: это всегда позволит максимум светового потока направить на рабочую поверхность.
Для усиления эффективности освещения верхнее освещение монтируют по углам камеры, а не на потолке, обеспечивая тем самым максимальный охват с меньшей вероятностью затенения.
При определении мощности источников света учитывают конфигурацию и размеры малярной камеры. ГОСТ Р 56852-2016 устанавливает следующие требования:
- Освещённость — не ниже 75 лк;
- Равномерность освещённости – не ниже 0,4;
- Коэффициент дискомфортности (пульсации, мерцание) – не более 25;
- Индекс цветопередачи – не более 20.
Для обеспечения указанных параметров освещённость рабочей зоны должна находиться в диапазоне 400…600 Лм. Наличие рефлекторов-отражателей увеличивает световой поток на 15…20 %.
Что нужно для изготовления покрасочной камеры своими руками?

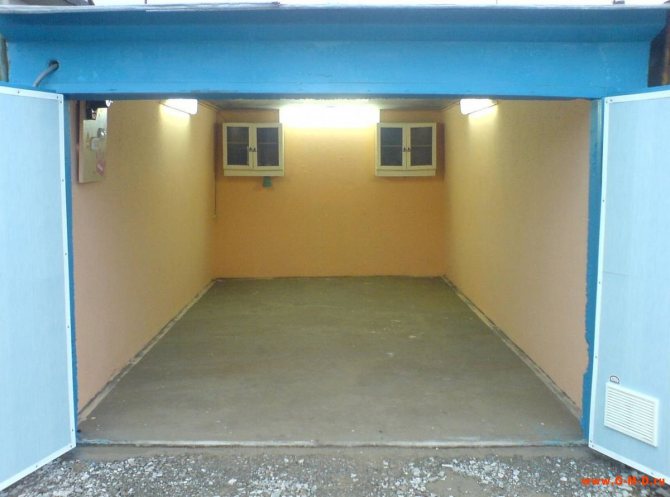

Для начала нужно располагать помещением достаточных размеров. Нормальными будут размеры: 6–7 метров длинна, 4 метра ширина, 2.5–2.7 метров высота. Всё это внутренние размеры помещения. Если строите «малярку» внутри большого помещения, то можно размеры сделать какими угодными. Нужно исходить из того, какие автомобили собираетесь красить.
p, blockquote 3,0,0,0,0 —>

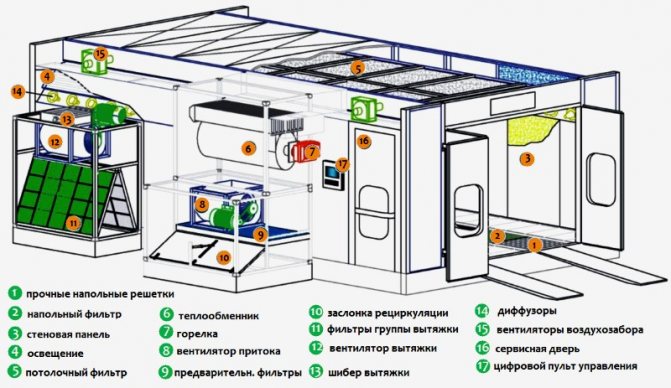

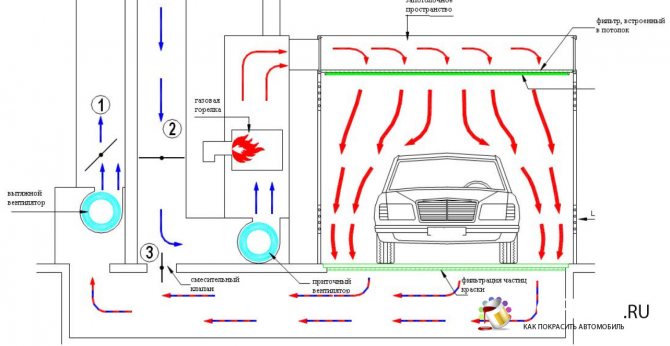

В целом по типу вентиляции классифицируют на одномоторные и двухмоторные покрасочные камеры. Одномоторная предполагает один вентилятор на приток воздуха, а отток происходит естественным путём, без дополнительного вентилятора.
p, blockquote 4,0,0,0,0 —>
Двухмоторная камера имеет два вентилятора (мотора). Один используется для притока воздуха, другой для вытягивания. Двухмоторные покрасочные камеры дорогие в изготовлении и обслуживании. Выгодно их изготовление и использование при большом потоке окрашиваемых автомобилей.
p, blockquote 5,0,0,0,0 —>
Таким образом, при малой или средней загруженности автомастерской чаще всего изготавливают одномоторную малярную камеру.
p, blockquote 6,0,0,0,0 —>
Согласно среднестатистическим данным, поток воздуха в помещении стандартной покрасочной камеры должен быть примерно 25000 кубометров в час.
Учёт безопасности
Освещение в покрасочной камере должно быть одобрено для использования во взрывоопасных зонах, поскольку характер используемых материалов и тип выполняемых работ соответствует условиям регулярного наличия горючих или взрывоопасных газов и паров. Поскольку вся внутренняя поверхность малярной кабины находится в таких условиях, то особое внимание должно уделяться вопросам электробезопасности, в частности, при включении/выключении светильников, когда неисправность электроарматуры может вызвать короткое замыкание и/или пожар. Особенно безопасен вариант установки систем освещения, когда детали светильника, находящиеся под напряжением, выведены за пределы камеры, а внутри находится только защитное ограждение и сама лампа.
При техническом обслуживании источников света корпус светильника должен быть надёжно изолирован, а всё технологическое оборудование покрасочной камеры – отключено от энергоснабжения.
Окрашивание автомобиля – сложнейший и длительный процесс, который требует не только профессионализма сотрудника, но и качественно оснащенного помещения. Покрасочная камера должна быть оборудована системой вентиляции, тепловыми насосами, фильтрами для удерживания взвешенных частиц краски, а также качественными осветительными приборами.
Требования безопасности
Малярная камера – это место повышенной пожароопасности. Пары растворителя, окрасочная пыль являются легко воспламеняемыми отходами. При правильно оборудованной приточно-вытяжной системе пары своевременно удаляются из помещения. Тем не менее, нужно учитывать ряд условий, необходимых для повышения безопасности при покраске автомобилей.
p, blockquote 27,0,0,0,0 —>
- — внутренняя отделка должна быть пожаробезопасной
- — при утеплении использовать стойкий к воспламенению теплоизолятор (минеральный материал)
- — вентиляторы вентиляционной системы должны быть установлены с наружной стороны камеры
- — электрическая аппаратура, проводка устанавливается во взрывобезопасном исполнении, все металлические части камеры и вентиляционных труб заземляются
- — выключатели и рубильники должны быть расположены снаружи камеры
- — компрессоры устанавливаются снаружи камеры
- — если тепловой генератор воздуха работает с газовой или дизельной горелкой, его располагают изолированно от цеха покраски
- — оборудовать систему пожаротушения
- — установить аварийный термостат для полного отключения от электросети
- — выход из покрасочной камеры должен легко открываться наружу и не иметь задвижек
- — для электрооборудования камер обязательно выполнение защитного заземления
В заключение можно сказать, что если есть необходимость в покрасочной камере, её вполне можно построить своими руками или оборудовать имеющийся гараж. При этом Вы будете досконально знать устройство всей системы конкретной малярной камеры и будете знать, где какой узел обслужить, заменить или усовершенствовать.
Основные требования к системе освещения в покрасочной камере
Хорошее освещение является залогом качественного окрашивания транспортного средства. Нанесение краски предполагает распыление ее в воздухе, при этом мелкодисперсные частицы образуют облака пыли, что впоследствии затрудняет видимость в боксе. Важным этапом оборудования покрасочной камеры и организации ее работы является расчет необходимого количества светильников и их требуемой мощности.
Освещение в покрасочной камере должно соответствовать определенным стандартам и нормами:
- Светильники должны иметь высокую степень устойчивости к нагрузкам и температурным перепадам, возникающим во время сушки транспортного средства;
- Однородность рассеивания светового потока;
- Мощность света, исходящего от ламп от 600 до 2000 lm;
- Индекс цветопередачи в покрасочной камере не должен быть менее 80;
- Исключение мерцания источника света;
- Высокий уровень калибровки светового потока.
Обеспечение этих условий в покрасочной камере дает возможность создать оптимальные условия, при которых процесс окрашивания происходит более качественно. При мощном освещении работнику не приходится сильно напрягать глаза, что также обеспечивает комфортные условия труда.
Правильное освещение не влияет на качество и толщину нанесенных слоев краски, но позволяет работнику своевременно обнаружить брак, увидеть искажение цвета, убрать с поверхности деталей автомобиля пыль и сор, а также быстро подобрать необходимый оттенок.
Монтаж освещения собственными силами
При оборудовании покрасочных камер своими силами, чтобы избежать трат, связанных с приобретением дорогого оборудования, короба, куда помещаются светильники, зачастую изготавливаются собственными руками.
Для изготовления таких коробов используются:
- DIN-рейки для изготовления каркаса;
- подложка из фольги для обеспечения пожаробезопасности и увеличения светоотражения;
- стекло, иногда заменяемое менее безопасным полиэтиленом.
Такие короба должны оборудоваться также системой прокачки воздуха, соединенной с общей вентиляцией.
Зачастую, когда освещение камер для покраски устанавливается собственными руками, в глубокие расчеты не вдаются, отталкиваясь от неких усредненных параметров и руководствуясь следующими нехитрыми правилами:
- считается, что одной лампочки мощностью 40 Вт вполне достаточно на каждый квадратный метр площади рабочего помещения;

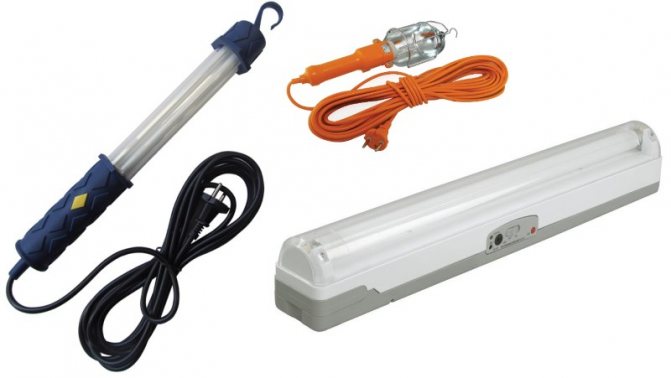

- переносные светильники могут иметь более значительную мощность, чем те, которые закреплены неподвижно;
- основную массу ламп следует крепить на потолок, оставляя для верхней части боковых стен лишь пятую их часть;
- между потолочными лампами должен выдерживаться интервал 40-50 см, а располагаться они должны двумя рядами, закрепленными на разных высотах;
- световой поток от боковых ламп должен быть направлен вниз под углом 45°.
Виды ламп освещения в покрасочной камере
При оборудовании бокса нужно крайне внимательно подойти к выбору светильников, ведь освещение играет важную роль для качественного нанесения краски на кузовные детали транспортного средства.
В покрасочной камере могут быть использованы следующие источники освещения:
- Лампочки накаливания;
- Светильники со светодиодами;
- Люминесцентные лампы.
Все они обладают своими плюсами и минусами, поэтому могут быть использованы в равной степени для создания удобных и практичных условий для работы в покрасочной камере. Люминесцентные лампы – это самый распространенный вариант освещения, однако для оборудования бокса могут использоваться только лампочки с вакуумом.
Для организации освещения в покрасочной камере лучше выбирать светильники с затемненным колпаком и специальными зеркалами. Они являются более дешевыми, а также легкими в уходе и обслуживании, но при этом требуют частой замены, отличаются низким КПД и недостаточным уровнем излучения тепла.
Светодиодные светильники могут быть использованы для создания яркого и мощного верхнего света. Для достижения максимального эффекта они должны использоваться в комплекте с корпусными отражателями. Их преимуществами являются низкое энергопотребление, длительный срок службы, а также экологичность и безопасность при использовании.
Люминесцентные лампы позволяют сформировать эффект «солнечного освещения» в замкнутом помещении покрасочной камеры. Они могут быть компактными и трубчатыми. Поскольку покрасочная камера имеет большой метраж, то в этом случае наиболее предпочтительным является второй вариант. Эти лампы имеют большой срок эксплуатации, составляющий до 20 тысяч часов, а также экономичны в использовании и имеют высокий КПД.
Использование накопленного опыта
Специалисты в области покраски путем многократного использования тех или иных схем освещения, дают полезные советы по световому обустройству покрасочных помещений.
Вот наиболее приемлемые схемы освещения в камере для покраски:
- потолочная;
- потолочно-стеновая;
- потолочно-переносная.
В каждой из этих схем есть свои положительные и негативные моменты. Так, например, потолочная схема, предполагающая крепление всех приборов для освещения к потолку, вполне может быть смонтирована без привлечения электромонтажников, своими руками. Но этот вид освещения будет недостаточным, если понадобится окрашивать поверхности в вертикальной плоскости.
Если помещение, где осуществляется покраска, не слишком большое, то вряд ли там получится прикрепить осветительные приборы по бокам (из-за отсутствия лишнего места).
В этой ситуации можно основные приборы разместить на потолке, а дополнительные участки освещать при помощи переносных устройств – это типичный пример потолочно-переносной схемы.
Самым оптимальным в условиях проведения работ на профессиональном уровне является схема освещения с монтажом источников света на потолке и вдоль боковых стен.
Для безопасной работы в покрасочной камере необходимо использовать такие приборы, которые устойчивы к воздействию химических веществ и не взорвутся во время покраски. Краска, распыляемая внутри помещения, создает огнеопасную среду, поэтому к выбору средств освещения нужно подойти с особой тщательностью и вниманием.
Основные варианты расположения приборов для освещения в покрасочной камере
Для достижения высокого качества окраски транспортного средства в боксе должно быть организовано качественное освещение. Однако при ее организации снижается эффективность работы системы вентиляции и фильтрования воздушных масс, поскольку они должны занимать все поверхность потолка.
Освещение может быть организовано в покрасочной камере в следующих вариантах – потолочном и потолочно-стеновом.
В покрасочной камере используются светильники, вмонтированные в угол между пересечением плоскости стены и потолка. При этом угол наклона точки освещения в соответствии с требованиями должен составлять 45 градусов.
Недостатком таких светильников является возможность формирования в покрасочной камере слепых зон, что недопустимо при нанесении краски на элементы, расположенные в вертикальном положении.
Это наиболее оптимальный вариант для покрасочной камеры, поскольку позволяет добиться максимально эффективного окрашивания транспортного средства.

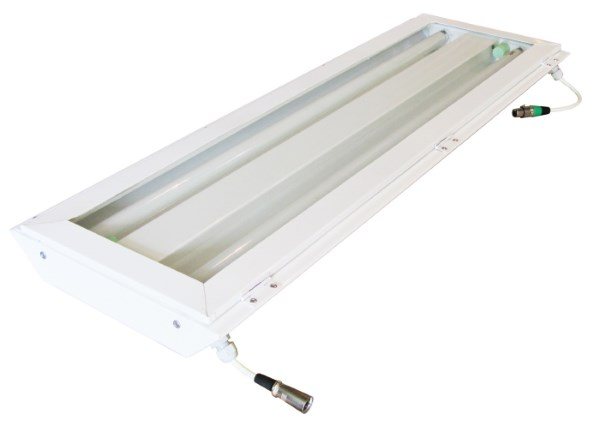

Потолочно-стеновое освещение предполагает использование люминесцентных ламп, которые крепятся на высоте около одного метра от напольной поверхности.
В этом случае светильники в покрасочной камере могут быть расположены двумя способами:
— Горизонтальной сплошной линией;
— Вертикально через определенный шаг.
В покрасочной камере может быть организовано нижнее дополнительное освещение, которое может обеспечить максимальный результат окрашивания в наиболее труднодоступных местах автомобиля. Оно может быть представлено в двух вариантах – стационарном и переносном.
В первом случае светильники монтируются по нижнему краю стены в покрасочной камере или в углу между пересечением плоскости стены и пола. Это освещение наиболее актуально для нанесения краски на детали кузова крупногабаритного транспортного средства (к примеру, микроавтобуса).
Освещение, организованное в покрасочной камере, требует предварительного расчета необходимо числа светильников и мощности лампочек. При этом важно учитывать характеристики и параметры осветительных приборов, площадь и высоту помещения.
Хорошее освещение, оборудованное в покрасочной камере, дает возможность повысить эффективность работ и уменьшить длительность этого процесса.
Постройка покрасочной камеры своими руками предполагает несколько этапов, которые выполняются друг другом последовательно.
При покраске транспортного средства актуальной проблемой является образование внутри покрасочной камеры туманной области, состоящей из мелкодисперсных элементов колера
Вентиляция в покрасочной камере используется для выполнения крайне значимой функции – удаления вредных для организма человека испарений.
Приветствуем Вас уважаемые автолюбители на страницах Pokrasymavto.ru!
Мы очень рады, что вы зашли на страницу, посвященную автомалярным работам своими руками. Подборка материалов на нашем сайте поможет вам стать настоящим профессионалом в такой непростой области, как покраска автомобиля своими руками!
Системы фильтрации

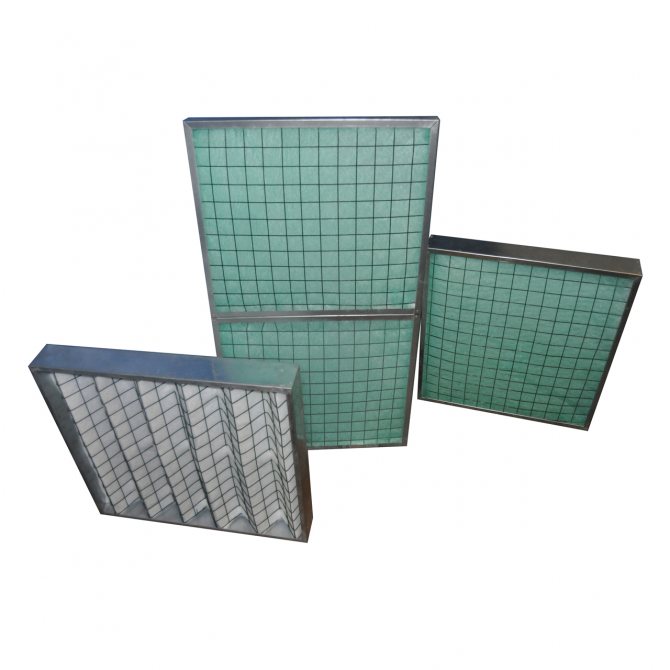

Фильтры для покрасочных камер обеспечивают трёхступенчатую защиту, или очистки:
- грубую;
- основную;
- тонкую.
Грубая очистка обеспечивает фильтрацию приточных воздушных потоков. Эта система имеет ячейковые гофрированные фильтры для покрасочной камеры. Они располагаются перед вентиляторами. В этой системе использует фильтры для покраски грубой очистки.
Основная очистка. Фильтрация вредных частиц, которые находятся в воздухе, выходящем из помещения для окраски, требует серьёзных подходов. Эффективна водная завеса, которая легко удерживает загрязняющие вещества. Но ввиду сложности проектирования такой камеры, в покрасочных боксах используют гидрофильтры.
Камеры для покраски, использующие сухую фильтрацию, имеют или только потолочные (одномоторные конструкции), или потолочный и напольный фильтры для покрасочной камеры (двухмоторные конструкции). В одномоторных системах вредные пары давлением прижимаются к основанию и выводятся наружу. Этот вид фильтрации наносит вред окружающей среде.
В двухмоторных устройствах загрязнённые потоки воздуха выходят наружу внизу, через напольный фильтр для покрасочной камеры. Такие конструкции наиболее предпочтительны. Особенно эффективно работают системы, в которых потолочный и напольный фильтры занимают большую площадь бокса.
Хороший результат обеспечивают стекловолокнистые устройства, пропитанные специальным раствором. Через подобный рулонный напольный фильтр проходит поток неочищенного воздуха, частички окрасочного тумана оседают на его волокнах.
Напольный агрегат лёгок в монтаже и поэтому часто применяется при создании вентиляции покрасочных боксов своими руками.
Тонкая очистка представляет собой дополнительные фильтры для камеры. Они не потребуют регулярной замены, если предварительная и основная очистки проходят техобслуживание.
Систему фильтрации можно сделать своими руками. На стадии проектирования важно правильно определить её местоположение, чтобы избежать наличия мёртвых зон. Для этого потолочный и напольный фильтры размещают по всему помещению камеры. Сразу необходимо установить фильтр для покрасочной камеры грубой очистки.
Если вентиляция, сделанная своими руками, использует принцип рекуперации, то внутри неё необходимо установить фильтры для покрасочной камеры кассетного типа, имеющие высокий класс точности. Покрасочная камера порошкового типа должна иметь вытяжную систему вентиляции в подпольном пространстве при наличии фильтра для покрасочных камер.

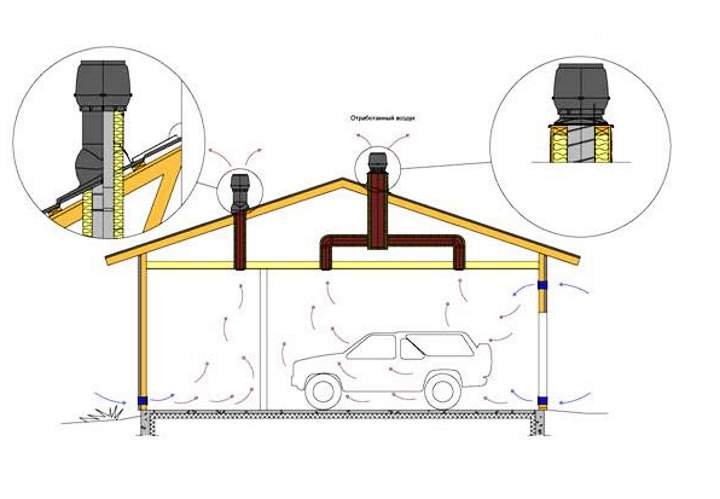

Вентиляция, сделанная своими руками, должна обеспечивать вывод воздуха из всех зон покрасочной камеры. Поверхность фильтра для покрасочных камер необходимо регулярно чистить и продувать.

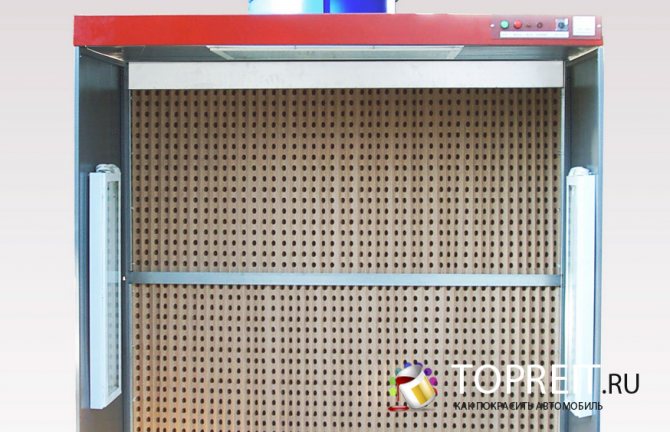

Сухая покрасочная камера
благодаря конструкции и рассчитанным техническим пропорциям и параметрам, максимально удаляет излишний окрасочный туман и загрязненный воздух из зоны распыления, очищая его.
Очень важно выбрать оборудование с правильным размещением вентилятора и мощностью, так как если:
Вентилятор слабый – недостаточна мощность всасывания, остаются пары растворителя в воздухе и краска оседает на пол и стены;
Вентилятор слишком сильный – удаляется краска, еще не долетевшая до изделия.
Также ВАЖНА шумовая нагрузка и объем потребляемой мощности оборудования.
Принцип работы покрасочной камеры с сухой фильтрацией:
1. Удаление частиц краски и пыли с зоны распыления.
2. Удаление окрасочного аэрозоля и исключение возможности его распространения в окружающие помещения.
3. Обеспечение необходимых условий для создания высокого качества покрытий.
4. Удаляемый воздух очищается от механических частиц краски (остаются в фильтрах) и выбрасывается в атмосферу.
Как фильтруется воздух в сухих покрасочных камерах?
Загрязненный поток воздуха, создаваемый вентилятором (установленным на крыше или по диагонали), с частичками краски движется по инерции в проем камеры, где установлен один или два фильтра.
Фильтры бывают:
1. в рулонах
Самый популярный – инерционного действия. Частички краски, ударяясь несколько раз о внутреннюю стенку фильтра, оседают, а воздух по инерции продолжает движение. Высокая удерживающая способность фильтра, позволяет работать без потеть скорости всасывания воздуха. Так в сухой окрасочной кабине длинной 2 метра площадь всасывания составляет 3,6 кв.м поверхности (2 отрезка по 2 метра рулона), объем удерживаемой краски составляет около 15 кг/кв.м. То есть способен удержать 54 кг отходов краски.
– используется как единственный уровень фильтров. В основном предпочтение отдают в автомобильных камерах (специфика размещения). Обеспечивает необходимую степень очистки, однако при наполнении снижается скорость потока воздуха.
Воздух, очищенный от механических частиц краски, выбрасывается через вентиляцию в атмосферу.
На какое количество времени хватает фильтров в сухой окрасочной кабине?
Вопрос напрямую зависит от многих факторов.
1. Сколько краски, лаков, грунтов и т.д. распыляется в сутки?
2. Какие пистолеты распылители используются? (Какой системы распыления?)
3. Какие изделия красятся?
4. Как следят за очисткой кабин и заменой фильтров?
Если у вас 2 метровая сухая окрасочная кабина, и вы распыляете 20 литров в сутки (без учета растворителя!!!), используя китайский пистолет распылитель (с традиционной системой распыления, коэффициент переноса материалов 40-45%), то (20 л х 40% = 8 литров в туман!), то с учетом удерживающей способности фильтра 15 кг/кв.м. (площадь всасывания кабины 3,6 кв.м.) – 1 замены фильтра хватит на – 7 дней.
А одного рулона на 1 месяц!
Какой длины выбрать сухую окрасочную камеру?
Нужно определиться с максимальным размером окрашиваемых изделий и аналогичной или с небольшим запасом выбрать размер. То есть если изделия 2,7 м – кабина 3 метра, если 1,8 то 2 метра. Также зависит от того, какое количество маляров будут работать в одной кабине.
Какой глубины выбрать сухую покрасочную камеру?
Глубина кабины зависит от выделенного помещения под покраску, если планируется, что маляр будет находиться внутри кабины, то нужно отталкиваться от размеров изделия. Если помещение выделено 4 метра, а кабина будет установлена 3 метра целесообразно вообще использовать кабину с минимальными боковыми стенками. Также стенки нужны, если рядом находится два разных окрасочных поста, для избегания проблем с переопылением.
Схема сухой покрасочной камеры.
На схеме L1 — глубина покрасочной камеры (рабочей зоны)
Зачем нужна сухая окрасочная камера (кабина). Можно работать без нее? Фильтры выкинули, работаем так!
Используя открытую вентиляцию, без системы очистки, нарушаются все требования пожарной и санитарно-гигиенической безопасности. Уровень растворителей и краски в помещении постоянно накапливается. Поток загрязненного воздуха, без предварительного удаления краски, через вентиляцию выбрасывается в атмосферу и оседает на поверхности вокруг вашего здания. Помимо этого идет процесс постоянного налипания краски на воздуховод и вентилятор. Любая искра может привести к необратимым последствиям! Невозможно определить, сколько времени можно работать в таких условиях, это может быть и месяц и год и два и когда наступит тот день, который не позволит ничего изменить!
Что такое рабочая высота окрасочной камеры (кабины)?
Высота кабины – это вся высота с учетом вентилятора и крыши. Рабочая высота – это площадь всасывания. Высота стандартного картонного фильтра 0,9 м. Обычно в кабинах установлено 2 ряда фильтров на общую высоту 1,8 м. Есть модели увеличенной высоты, в которых устанавливаются фильтры в 3 ряда – 2,7 м в высоту.
Помните, что для любой задачи можно подобрать оптимальное решение!
Покраска автомобилей своими руками – процедура ответственная, требующая соблюдения ряда условий. Специализированная камера для покраски авто своими руками – этот вариант сегодня выбирают многие автолюбители. Покупка такого объекта обойдётся недёшево, поэтому некоторые предпочитают самостоятельно обеспечить то, чего требует покрасочная камера своими руками – чертежи, материалы, сборку.
Покраска авто таким способом имеет ряд серьёзных преимуществ перед использованием краскопульта в собственном гараже. Вследствие герметичности можно не волноваться по поводу попадания на окрашиваемую поверхность посторонних частиц пыли и грязи.
Кроме того, конструкция исключает возникновение нежелательных завихрений воздуха, из-за которых эмаль ляжет на поверхность недостаточно качественно, образуются потёки, пупырышки и другие дефекты.
Покраска автомобиля своими руками
Малярка своими руками – это выгодно, однако для постройки придётся потрудиться. При грамотном подходе и добросовестном отношении к работе вы сумеете самостоятельно построить камеру для покраски авто, что поможет избежать серьёзных финансовых трат и организовать всё по своему вкусу. Ниже мы рассмотрим, как сделать покрасочную камеру своими руками, и какие шаги для этого нужны.
Стать профессионалом автомалярного дела вместе с Pokrasymavto.ru!
Стать профессионалом автомалярного дела вместе с Pokrasymavto.ru!
Как известно, косметический ремонт время от времени требуется любой машине. Царапины, коррозия, облупившаяся краска, вмятины… все эти мелкие недочеты можно исправить и самостоятельно, если точно знать, как правильно подступиться к делу. Безусловно, чтобы стать профессиональным автомаляром, недостаточно только закупиться пульверизатором с краской. Нужно еще и точно соблюдать технологию процесса нанесения эмали. Обо всех этапах покраски авто, создания аэрографии, а также об исправлении недочетов кузова, мы вам подробно расскажем в наших статьях.
Кузовные работы — относительно просты, если сравнивать их с починкой других деталей автомобиля. Поэтому на косметический ремонт вы можете выполнять теперь самостоятельно, не прибегая к помощи профессиональных автомаляров и экономя немалое количество средств. Мы не только расскажем вам, как выполнять те или иные действия, но и подкрепим рассказ о покраске автомобиля своими руками видео-материалами.
Поговорим о помещении
До того, как сделать покрасочную камеру своими руками, вы подыскиваете подходящее помещение. Это может быть металлический гараж или большая мастерская – главное, чтобы у вас было пространство и возможность оборудовать всё соответствующим образом.
Камера для покраски автомобилей должна иметь стены, которые будут соответствовать ряду требований:
- сопротивляемость огню;
- герметичность;
- возможность периодически мыть;
- наличие теплоизоляции.
Последний пункт особенно важен, если речь идёт о гараже со стальными стенами – придётся сделать их двойными и положить прослойку из базальтовой ваты или другого огнеупорного теплоизолирующего материала.
Помещение должно быть герметичным
Обязательно обратите внимание на пол – он должен разрешать потокам воздуха беспрепятственно циркулировать. Для этой цели сделайте покрытие в виде многослойной решётки – таким образом снизу будет обеспечен нормальный отвод и приток воздуха.
Двое дверей – обязательное требование противопожарной безопасности. Они должны легко открываться, чтобы дать возможность для срочной эвакуации в случае возгорания, и герметичными, чтобы предотвратить попадание пыли и посторонних частиц в помещение.
Размеры камеры должны быть достаточными, чтобы у мастера в процессе работы не возникало препятствий для свободного перемещения. В качестве основы может быть выбран бетонный или металлический каркас. Под поверхностью пола устраивается вытяжной механизм с фильтрами и клапанами. Подумайте о том, что понадобятся мостки для перемещения.
Покрасочная камера с водяной завесой на дверях
Покрасьте автомобиль своими руками и сэкономьте Ваши деньги!
Покрасьте автомобиль своими руками и сэкономьте Ваши деньги!
Мы не задавались целью создать учебник для автомаляра. Сайт Pokrasymavto.ru — это заметки в помощь человеку, который решит сэкономить средства на обращении в автосервис и выполнить несложные работы своими руками. Пошаговая инструкция по подготовке, покраске, сушке и т. д. автомобиля будет понятна даже новичкам.
Мы тщательно следим за тем, чтобы информация на страницах сайта была изложена не только очень доходчиво и максимально просто, но и профессионально. Чтобы в статьях не было допущено ни малейших ошибок, способных негативным образом сказаться на конечном результате покраски вашего автомобиля.
Функции вентиляционной системы
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!
Фильтры для покрасочных камер выполняют очень важную функцию. Они способны улавливать частицы разных размеров, содержащихся в воздухе. Мелкие элементы такого типа могут быть представлены в виде пыли или мелкого мусора.
Качественная фильтрация воздуха внутри покрасочной камеры очень важна на завершающем этапе окрашивания, когда осуществляется принудительная сушка нанесенного слоя. Своими действиями вентиляционная система предупреждает попадание мелких частиц на окрашиваемую поверхность.
Почему многие доверяют только материалам, размещенным на Pokrasymavto.ru?
Почему многие доверяют Pokrasymavto.ru?
Мы любим автомобили и знаем многое об их ремонте. Наша цель — создать информационный ресурс, способный помочь даже начинающему автомобильному мастеру выполнить покраску автомобиля своими руками на отлично.
В оперативном порядке команда наших авторов готовит статьи, максимально полно освещая вопросы относительно покраски автомобиля своими руками, который интересен именно вам. Задайте любой вопрос по кузовным работам и получите на него исчерпывающий ответ!
Фильтры
Данные устройства — очень важные компоненты вентиляционной системы, так как от них зависит качество воздуха, как поступающего в покрасочную камеру, так и выходящего из нее. Для рассматриваемых помещений применяют несколько видов фильтров, однако вытяжки для покрасочных камер оснащают обычно картонными фильтрами.
Данные приспособления очень эффективно очищают выводимый из помещения воздух благодаря тому, что лаковая пыль застывает в них. К тому же картонные фильтры просты в эксплуатации, так как характеризуются продолжительным сроком службы, а их установку и утилизацию легко сделать своими руками. Стоимость рассмотренных приспособлений составляет 4000-5000 рублей.
Эксплуатация вытяжных фильтров затруднена тем, что они со временем засоряются краской, лаком и пылью. Вследствие этого снижается скорость прохождения воздуха через них, и, соответственно, нарушается режим его циркуляции в покрасочной камере, в результате чего образуются лакокрасочные взвеси.
Временно данную проблему можно решить путем снижения производительности подающих воздух вентиляторов. Однако все равно желательно как можно скорее заменить фильтры, поэтому на стадии создания вентиляционной системы покрасочной камеры нужно сделать доступ к ним как можно более простым для быстрой замены.
Чтобы увеличить продолжительность срока службы вытяжной фильтрации, нужно сделать двухступенчатые системы. Их создают путем установки двух фильтров различной степени очистки подряд.
Первый из них служит для улавливания крупных частиц пыли, а второй задерживает мелкие частицы, капли краски и летучие соединения. Поэтому их называют фильтрами грубой и тонкой очистки воздуха соответственно. Таким образом, в двухступенчатой системе фильтрации происходит распределение нагрузки между двумя фильтрами, что позволяет увеличить продолжительность эксплуатационного срока их обоих.
Необходимые расчеты
Чтобы ваша покрасочная камера работала правильно, вы должны рассчитать необходимый объём вентиляции в помещении. Если вы правильно произведёте расчет, то токсичные газы и пыль не будут скапливаться в помещении. Вы не только обезопасите таким образом оператора покраски, но и повысите качество окрашенной поверхности. Также вы выполните требования пожарной охраны, поскольку скопление токсичных летучих газов в малом пространстве пожароопасно.
Есть, конечно, сложности. Объем циркулирующего воздуха зависит от размера окрашиваемой детали. Так, для покраски маленькой детали кратность воздухообмена должна равняться пяти разам в час. Естественно, покраска автомобиля требует, как уже упоминалось, кратности более 140 раз.
Видим, что в больших камерах невыгодно красить совсем мелкие детали – это вполне логично. Но нельзя устанавливать и слишком малую циркуляцию, иначе это может негативно сказаться на здоровье маляра. Современные покрасочные камеры нередко автоматизированы, поэтому работникам не приходится задумываться о силе вентиляции.
Однако если вытяжка не автоматизирована, вам придется самостоятельно подбирать нужное количество оборотов для каждого вентилятора в отдельности – для верхнего и нижнего. При этом вы должны знать их производительность и создаваемое давление.
схема вентиляции
Можете ориентироваться на показания датчика вредных веществ или на собственный опыт. Давление вентилятора рассчитывается в зависимости от площади потолочного фильтра – для верхнего движка – и в зависимости от площади напольного фильтра – для нижнего.
Обычная покрасочная камера традиционно характеризуется определенной производительностью воздухообмена – в среднем, 20 тысяч кубов в час. Подобная производительность может гарантировать не только высокое качество детали после обработки краской, но и безопасные условия для оператора.
Разработка проекта покрасочной камеры
Первое, что нужно сделать, это разработать проект камеры. На этом этапе задаются ее размеры, рассчитывается освещение, планируется система вентиляции и отопления, а также выбирается материал для помещения и необходимое оборудование.
Средние размеры покрасочного бокса для авто должны составлять не менее 6 метров в длину и 4 метра в ширину. Такие габариты помещения позволят маляру беспрепятственно передвигаться вокруг авто, выполняя необходимые операции. Если нужна камера для покраски больших авто, размеры должны быть соответствующие. Далее обо всем по порядку.
Оборудование для окрашивания
Покрасочная камера предполагает использование такого оборудования:

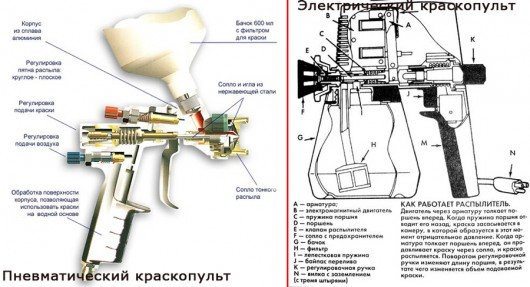

- Краскопульты бывают нескольких видов — высокого и низкого давления. Для их работы необходим компрессор, а вот приборы низкого давления работают уже не на сжатии.
- Краскопульты безвоздушного типа бывают электрические и пневматические.
- Комбинированное оборудование совмещает несколько вариантов, оно весьма эффективное.
- Механический метод предполагает погружение элементов в краску. Хорошо если детали небольшого размера еще можно так покрасить, а вот уже кузов гораздо сложнее, необходима специализированная конвейерная линия.
Статья в тему: Как прокачать тормоза самому
Из всех существующих методов самым оптимальным является применение безвоздушного оборудования.
В окрасочной камере из пистолета распыляются частички краски. Размер каждой капли непосредственно зависит от размера и формы сопла, а также самого давления.
К основным преимуществам безвоздушного оборудования стоит отнести:
- Значительно меньшее использование количества лакокрасочных материалов;
- Значительная экономия растворителя, ведь такой вид оборудования легко справляется с густыми смесями.
- С таким оборудованием достаточно установить одномоторную вентиляцию, которая является гарантией качественного покрытия кузова авто.
Если вы постоянно меняете цвет, то такое оборудование точно не подойдет. Его используют для одноразовой покраски в качестве мини покрасочной камеры.
Каждый мастер самостоятельно определяет, какой распылитель использовать, но во время выбора лучше всего проконсультироваться со специалистами.
Оборудование для покраски подбирается с учетом таких критериев как размер бокса и тип вентиляции.
Предъявляемые требования к камерам
Как ранее было отмечено, к покрасочным камерам предъявляется довольно большое количество требований:
- Стены помещения должны быть моющимися, герметичными и огнеупорными. Именно поэтому довольно много трудностей возникает при отделке гаражного помещения.
- Создаваемый пол не должен реагировать на воздействие различных красочных материалов и химикатов. Кроме того, материал должен быть огнеустойчивым.
- Все двери и окна при их наличии должны обладать высокой степенью герметичности. Эта рекомендация связана с тем, что попадающая микроскопическая пыль существенно снижает качество получаемого покрытия.
Особое внимание уделяется влажности воздуха и степени освещения бокса, так как эти параметры влияют на конечный результат.
Безопасность вытяжки
Напоследок обратите своё внимание на то, насколько система получилась безопасна. Разработка эффективной системы вентиляции помогает не только добиться отличного качества покраски, но и максимальной безопасности во время работы. Есть три способа, которые позволят сделать эту важную систему максимально безопасной:
- Установите на воздуховоды обратные взрывозащищенные клапаны;
- Ведите учет тех примесей, которые образуются в результате работы;
- Смонтируйте при необходимости дополнительные локальные вытяжные моторы, которые помогут улучшить атмосферу в боксе.
Заранее подумайте, будут ли примеси и пары, выделяемые при покраске, тяжелее или легче воздуха. В первом случае вам нужно больше внимания уделить вытяжным отверстиям возле пола. Нужно спроектировать вытяжку таким образом, чтобы только треть всего циркулирующего воздуха выводилась из верхней камеры, а основная часть – из нижней части. Нужно поступить наоборот, если предполагаемые пары будут легче воздуха и, соответственно, будут, в основном, скапливаться вверху.
Если вы дополнительно устанавливаете агрегаты струйной окраски, вам тем более понадобятся местные взрывобезопасные вытяжки. Неплохо установить пару таких вытяжек над окрасочным столом, стендом или возле окрасочной ванны.
Мы видим, что расчет вентиляционной системы – ответственная работа, которую, возможно, лучше доверить профессионалу. От правильной работы вентиляции зависит жизнь людей и качество покраски.
А если вы намереваетесь выполнять работы для других людей, от вытяжки зависит и ваша репутация, как специалиста и профессионала. Прочитав советы, изложенные здесь, вы могли остановить свой выбор на какой-то готовой системе вытяжки, которых очень много в специализированных магазинах.
Если ваш выбор – это создание своей мастерской с нуля, собственными силами, тогда убедитесь, что вы обладаете достаточной компетентностью в этом вопросе, побольше почитайте профессиональных книг, полистайте всемирную сеть. И тогда у вас точно всё получится.
Следующая статья: Как выбрать аэрограф. Предыдущая статья: Покраска салона автомобиля своими руками.
