Тюнинг фар ВАЗ 2109 своими руками

Следует отметить, что тюнинг как передних, так и задних фар — это не такой сложный процесс, как может показаться на первый взгляд. Главное, что нужно — ваша фантазия и необходимые материалы.

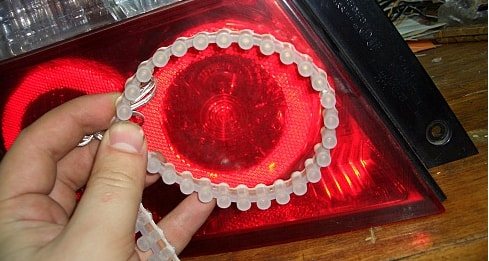

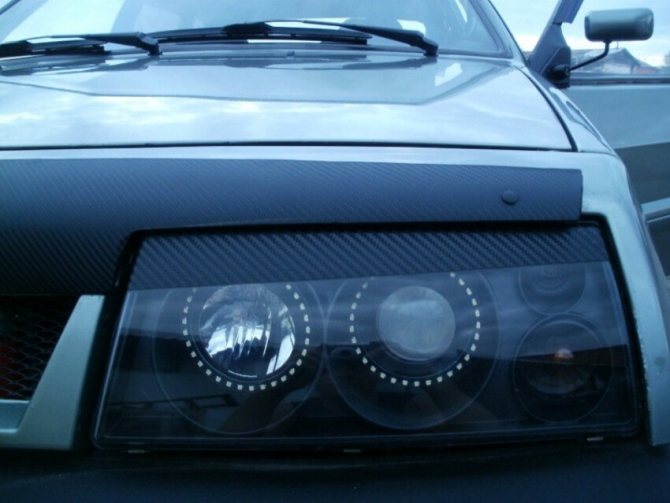

Светодиодные накладки на фары

Если вы решили прикрепить светодиодные накладки наверх фар то вам пригодится паяльник и опыт работы с электрикой.

1. 1) Для начала подготовьте плату с диодами, в далее они должны легко прикрепляться к проводке машины.

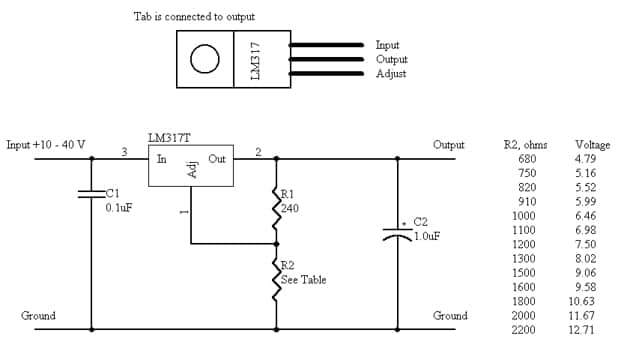

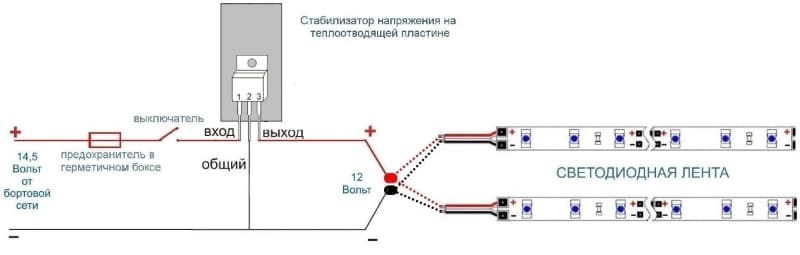

2. 2) Изготовьте стабилизирующую схему. Это нужно для того чтоб диоды в режиме габаритов светили не на полную силу, а в режиме стопа выдавали, свеет на полную силу.
3. 3) Для любителей креатива можно предложить сделать на задней оптике диоды в виде стрелок, которые будут загораться в момент поворота авто. Можно сказать точно что такой тюнинг не останется незамеченным.

Альтернативная оптика

Кроме того, что альтернативная оптика на ВАЗ 2109 или 21099 — это красиво, такие фары намного надежнее, чем стандартные осветительные приборы.

Почему запотевают фары изнутри и этим портят внешний вид автомобиля? Дело в том, что стекла пропускают влагу, в результате чего окисляются контакты, и лампа может просто перегореть. Даже если этого не произойдет, стекло будет запотевать, что приведет к плохой видимости на дороге. Замена стекол ничего не даст. Результат, если и будет, то лишь на короткое время.

Исходя из этого, можно сказать, что тюнинг задних фар на ВАЗ 2114 или 2109 и 21099, или же передних фонарей — это, скорее, необходимость, чем просто внешнее изменение.

Электрооборудование автомобиля

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов (кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4».

Типы ламп

Для задних и передних фонарей можно использовать два типа ламп:

Как показывает практика, для задних фонарей чаще всего выбирают светодиодные лампы. Обусловлено это тем, что такие осветительные приборы намного дешевле, но в то же время долговечны и экономичны.

Кроме этого, можно выделить такие преимущества светодиодных фонарей именно для ВАЗ 2109, 21099:

• срок службы — не менее 10 лет;
• эргономичность;
• экономию энергии;
• срабатывание в 3 раза быстрее, чем у ксенона.

На фоне всего этого такие фары дают оптимальное количество света для автомобиля. Если менять задние или передние фары нет желания, можно сделать тюнинг уже используемых. Следует отметить, что в отличие от передних фонарей задние на ВАЗ 2109 или 21099 можно покрасить даже изнутри. Воплотить в реальность это довольно просто своими руками.

Установка линз в фары

Установим линзы фары автомобиля и мотоцикла.

Возможно установить по две линзы в фару, по другому квадроксенон. Так же доступна услуга замена штатных линз.

Какие линзы можно установить?

Галогеновые, ксеноновые и светодиодные BILED.

В установке применяем как китайские линзы, так и оригинальные линзы от разных производителей.

Ждем ваших заказов.

Подготовительный этап перед покраской

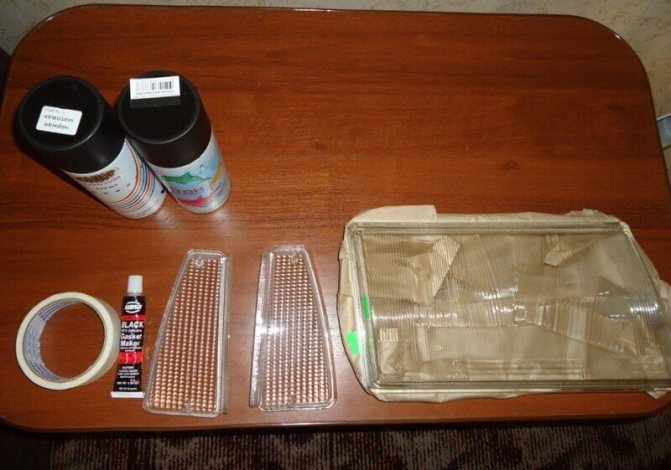

Чтобы краска на фарах держалась долго, следует провести подготовительный этап. Алгоритм действий таков:

• фары демонтируются и разбираются;
• вынимается дополнительный отражатель поворотника;
• посредством мелкой наждачной бумаги или специального вещества снимается хром с поверхности фонаря;
• наносится грунтовка.

Обратите внимание, что сохнуть грунтовка должна не менее одного часа. Наносить вещество на фару ВАЗ 2109 или 21099 нужно в 2—3 слоя. В противном случае краска просто слезет в процессе эксплуатации.

Переоборудуем осветительные приборы

Яркий свет – один за гарантов безопасного движения, но за это нужно платить энергопотреблением. Например, когда вы стоите в пробке, габариты в совокупности со стоп-сигналом берут на себя порядка 100 ватт. И это, практически, на холостых оборотах двигателя, в результате вы можете получить разряженный аккумулятор.

Чтобы установить светодиоды в задние фонари вы должны определиться с тем что имеете и с тем какими навыками вы владеете.

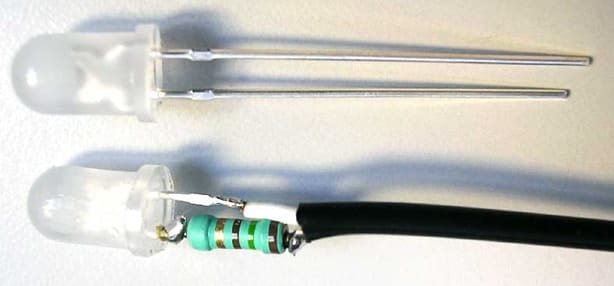

Подбор диодов

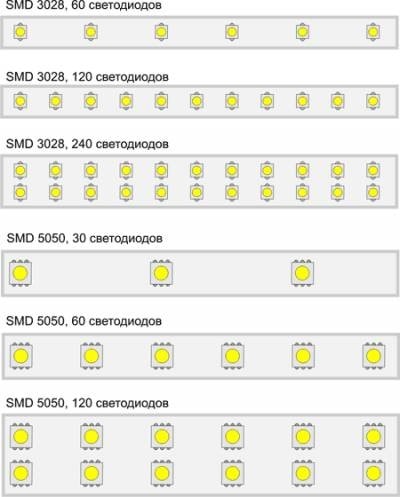

Самый простой метод – применить обычную светодиодную ленту. На ней размещены SMD светодиоды типа 3528, 5050, 5730, 5630 и подобные, а также токоограничительные резисторы, вы можете нарезать её на нужные вам отрезки, кратные трём светодиодам. Как правильно резать ленту читайте здесь.

В зависимости от желаемой яркости приобретайте ленту с плотностью светодиодов 30, 60 или 120 штук/метр.

Процесс покраски

Краску нужно наносить как минимум 4—5 слоями. На полное высыхание нужно не менее одного часа. После этого можно собирать весь задний фонарь.

Особенно внимательно на заключительном этапе нужно отнестись к нанесению герметика. Старый полностью снимается. После этого поверхность заднего фонаря обезжиривается, и наносится новый герметик соответствующего цвета.

Если неправильно нанести это защитное вещество, задняя фара ВАЗ 2109 (21099) будет запотевать, что приведет к более серьезным последствиям. В целом сделать это своими руками очень просто.

Преимущества современных диодов

В последнее время все чаще при производстве оптики используются диоды. Эти источники света обладают нижеприведенными достоинствами:

1. Срок службы составляет не менее 5-10 лет. Конструкция диодов довольно проста, а особенности их работы определяют возможность работы на протяжении более чем 5 лет. 2. Малое потребление энергии. Устройство автомобиля определяет то, что при снижении количества потребляемой энергии существенно снижается расход топлива. Также не стоит забывать о том, что во время неработающего ДВС фонари питаются от батареи. Чем меньше они потребляют энергии, тем больше прослужит батарея. 3. Устойчивость к воздействию окружающей среды. Если обычные лампы довольно восприимчивы к повышенной влажности, то светодиоды нет 4. При создании сложных конструкций из нескольких светодиодов создается достаточно красивый вид.

В целом можно сказать, что преимуществ диодов достаточно много. Именно поэтому их используют при создании современных конструкций.

Таблица с техническими характеристиками

Марка и модификация

Тонировка пленкой

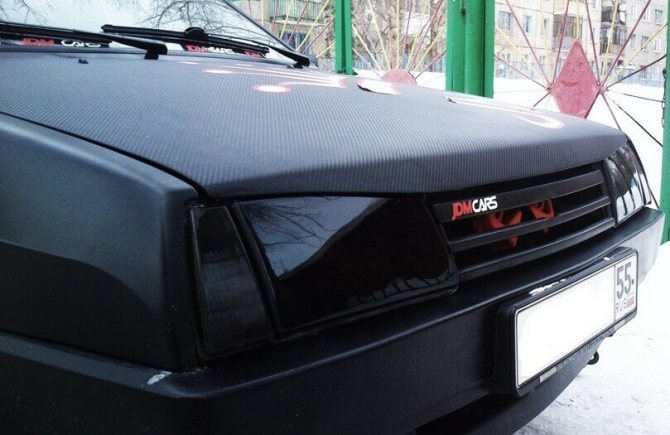

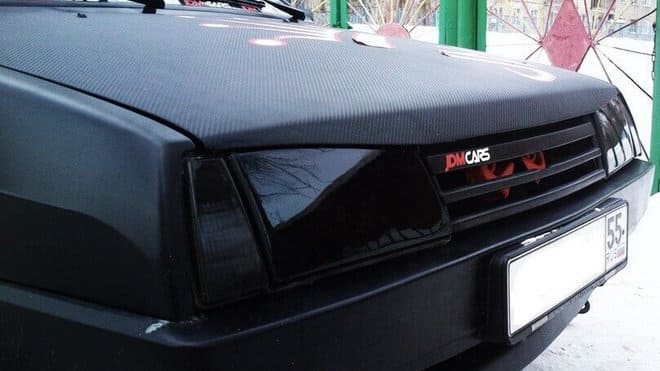

Если покраска вам не подходит, можно использовать тюнинг при помощи пленки.

Тут нужно отметить главное правило: чем качественнее пленка, тем лучше результат. Поэтому в данном случае экономия неуместна.

Наносить пленку на фонари можно как снаружи, так и изнутри. Но если вы планируете оклеивать фару спереди, следует понимать, что пленка значительно быстрее приходит в негодность.

ТОНИРОВКА ФАР И ФОНАРЕЙ

Тонировка фар – это еще одна привлекательная разновидность тюнинга. Но не переусердствуйте – яркость фар не должна быть ниже 85% допустимой мощности. Для покраски фары необходимо снять, просушить и обезжирить. Наносится лак тонкими слоями, избегая образования подтеков, каждый слой должен полностью высохнуть, прежде чем нанести следующий. Количество слоев зависит от тона лака и обеспечения оптимальной светопропускной способности.

Тюнинг оптики можно выполнить и тонировочной пленкой, получив при этом и дополнительную защиту стекла. Главное при этом, не допустить образования пузырьков, а чтобы пленка лучше ложилась, ее рекомендуется разогреть феном.

Тюнинг ВАЗ 2109

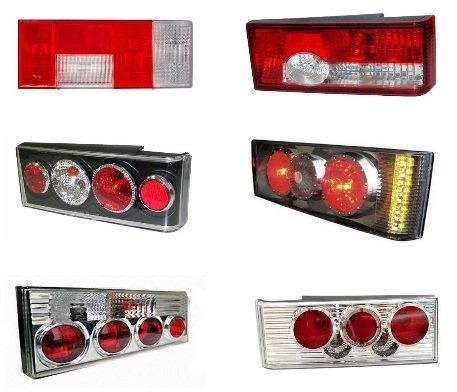

Тюнинг задних фонарей ВАЗ 2109 — одна из наиболее часто встречающихся доработок из за своей простоты и огромного выбора предложений от производителей тюнингованной оптики. Тем более, что в штатных фонарях из-за особенностей конструкции зачастую окисляются контакты, и лампочки начинают гаснуть, или от замыкания на соседние дорожки на плате габариты или стоп сигналы начинают подмигивать в такт поворотникам. Но если вы решили заменить штатную заднюю оптику на тюнингованную, спешить с выбором не стоит. К сожалению, большинство имеющихся в продаже задних фонарей китайского и турецкого производства не имеют ничего общего с качественными аксессуарами известных фирм. В связи с этим приведу несколько советов по выбору задних тюнингованных фар.

• Оцениваем общий внешний вид изделия. Ничего не должно болтаться, скрипеть и хлябать.
• Проверьте задние фонари на наличие уплотнителей в местах соприкосновения корпуса фары с кузовом автомобиля. При отсутствии уплотнений придется пользоваться герметиком, иначе в нише запасного колеса в багажнике скопится лужа воды, проникшей с улицы в зазор между фарой и кузовом.
• Проверьте сам фонарь на герметичность. О негерметичности говорит наличие щелей в стыках между деталями фонаря, зачастую между стеклом и корпусом фары.
• Хорошо, если в фаре предусмотрены отдельные патроны для каждой лампы, такой фонарь будет лишен недостатков штатной фары.
• Нежелательно использовать тонированные задние фонари. Свет таких фар слаборазличим при солнечном свете, и если едущий за вами не увидит вовремя ваши стоп-сигналы, виноваты в этом будете только вы сами. В очередной раз напомню: тюнинг не должен ухудшать безопасность!
• Будьте готовы к тому, что стекла задних тюнингованных фонари гораздо более подвержены старению. Походившую нестандартную заднюю оптику можно сравнить с потасканным оргстеклом. Меньше подвержены такому эффекту качественные фары отечественного производства.

Также тюнинг задних фонарей можно выполнить своими руками. Такие фонари имеют шанс стать уникальными и неповторимыми, и качество их изготовления будет зависеть только от кривизны рук их создателя, то есть при наличии определенных навыков есть шанс сделать очень качественное изделие. В интернете можно найти мастеров, специализирующихся на подобном виде тюнинга. Хотя их изделия недешевы, качество и оригинальность этих изделий будет на высоте.

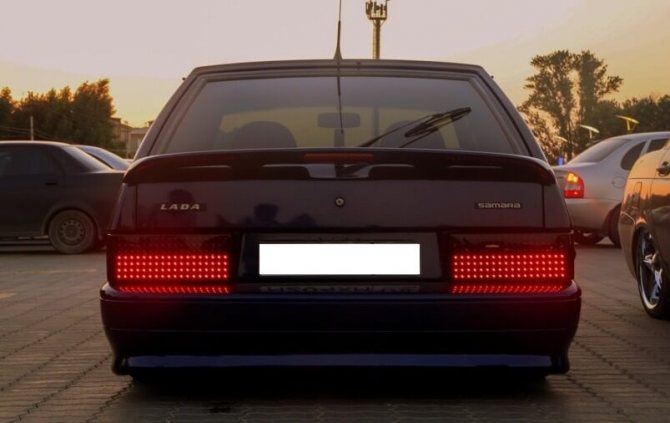

Ну и по традиции, приведем фотоотчет по установке тюнингованных задних фонарей на ВАЗ 2109 одного из наших подписчиков.

Собственно, операция по замене штатных задних фонарей на нестандартные очень проста. Надо из багажника снять пластиковые панели, ограничивающие доступ к начинке фары, отключить электрический разъем и отвернуть 4 гайки крепления фары к кузову автомобиля.

Затем ставим новую фару взамен старой, прикручиваем ее к кузову авто, подключаем разъем на место. По периметру соприкосновения с кузовом лучше нанести герметик для герметизации стыка.

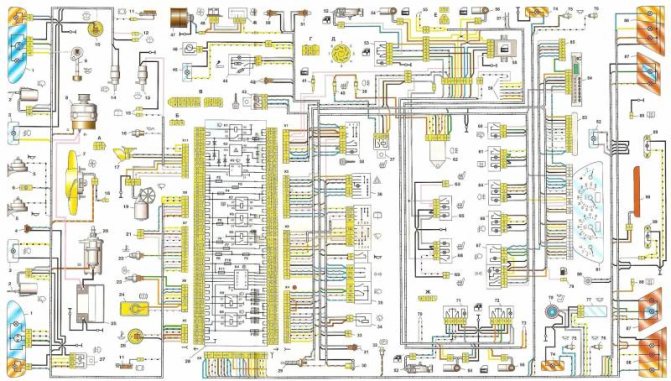

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

• цепь, в которую включен замок зажигания;
• цепь АКБ зарядная;
• цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

• очистители фар;
• аварийную сигнализацию;
• указатели поворота;
• очистители лобовых стекол;
• контроль исправности лампочек;
• электроподъемники;
• электрообогрев задних стекол;
• клаксон;
• фары дальней подсветки;
• фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

• фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;
• состояние заслонки дроссельной;
• фиксация положения вала распределительного: осуществляется контроль за впрыскиванием;
• детонации (реагирует на вибрации привода);
• слежение за массовым расходом воздуха;
• контроль за температурой охлаждающей жидкости;
• контроль скорости;
• регулирование холостых ходов;
• контроль за концентрацией кислорода;
• фиксация состояния педали газа;
• контроль за приводом заслонки дроссельной.

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль.

Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

За основу автомобиля ВАЗ 2115 была взята 99 модель, которой видоизменили внешний вид и оснастили новым силовым агрегатом.

Это повлекло за собой изменение и электрической части модели, поскольку под капотом устанавливалась инжекторная система питания, управляемая электроникой.

Пошаговый тюнинг фар ВАЗ-2109

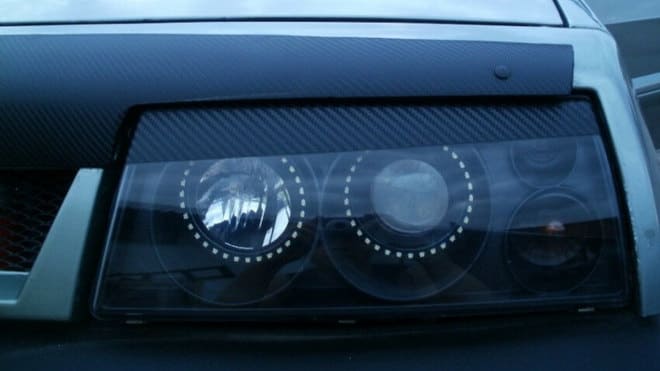

Вы владелец ВАЗ-2109 и хотите собственноручно выполнить тюнинг фар? Как это сделать, вы узнаете дальше. Понятное дело, что любой автовладелец желает сделать свой автомобиль особенным, чтобы он отличался и выделялся среди других авто, и совершенно не важно, о какой марке автомобиля идет речь. И вот именно благодаря тюнингу можно сделать свой автомобиль уникальным. Сейчас рассмотрим нюансы и элементы тюнинга фар ВАЗ-2109 своими руками.
Если действительно важен внешний вид машины, тогда лучше всего начать тюнинг именно с оптики. Фары способны запотевать изнутри, этим же можно испортить вид автомобиля. Это происходит потому, чтостекла пропускают влагу, из-за этого контакты окисляются, и лампа запросто перегорает.

Даже если учесть, что этого может не произойти, то во всяком случае из-за запотевания фар ухудшается видимость на дороге, что повышает риск ДТП, следовательно, тюнингованные фары – это не просто внешнее изменение, но также и необходимость. Для передних фонарей и задних фар используются всего два типа ламп:

На практике же для задних фонарей больше всего выбирают именно светодиодные лампы. А все потому, что эти приборы дешевле ксеноновых, но при этом они довольно экономичны и достаточно долговечны. Вот самые основные плюсы светодиодных фонарей для ВАЗ-2109:

1. Экономия энергии.
2. Срок эксплуатации около десяти лет.
3. В 2 раза быстрее срабатывание, нежели у ксенона.

Но вот ксеноновые лампы могут светить только дальним или же только ближним светом. Чтобы они полноценно светили и дальним, и нижним, нужно установить туда биксенон, а это уже довольно дорого. Если вы предпочитаете ездить ночью, то, конечно же, лучше поставить ксеноновые линзы, их монтируют в разные группы цоколей для ламп автомобиля.

Чтобы установить такие линзы, нужно будет извлечь наружное стекло, после чего ставить уже линзу. Но если вы чаще ездите в светлое время суток, то все же лучше устанавливать светодиодные с повышенным сроком службы и с неплохим светом. После перечисления всего этого кажется, что такие фары – это оптимальный вариант для автомобиля, так как они дают достаточное количество света. Однако если передние или задние фары менять не хочется, то тогда лучше протюнинговать уже используемые. Если все же решитесь менять, то нужно быть предельно внимательным, чтобы не попасться на всяческий брак. Красиво смотрящаяся фара еще не говорит о качественной работе. Радует то, что задние фары на ВАЗ-2109, в отличие от передних, покрасить можно даже внутри. Воплотить эту идею в жизнь достаточно просто.

Переделки задних фар

Немного пройдемся по задним оптическим приборам ВАЗ-2114. Что касается этого оборудования, то вариантов переделки их – достаточно много.
Одними из видов модернизации является установка вместо штатных блок-фар тюнинговых фонарей, отличающихся иным расположением сигнальных огней и другим типом установленных осветительных элементов.

Также можно штатные фонари просто переоборудовать. Для этого «родные» фонари разбираются, из них удаляется штатная начинка. После этого остается наклеить на стекла-рассеиватели светодиодные ленты и подключить их к бортовой сети согласно схеме. Этот вид тюнинга – один из самых распространенных.

Тем, кто не хочет как-либо переделывать задние фонари, но при этом есть желание изменить их внешность, можно использовать накладки на фары ВАЗ-2114. Такие элементы просто наклеиваются на штатные стекла фонарей, тем самым удается изменить их внешний вид без какого-либо вмешательства в конструкцию.

В целом, вариантов переделать штатные оптические приборы – достаточно много, что позволяет найти оптимальный вариант переделки практически для любого владельца этого автомобиля.

Единственноt, решившись на переделку оптики ВАЗ-2114 не стоит забывать, что от этого оборудования зависит безопасность, поэтому к любым изменениям нужно подходить «с умом».

Теперь подробнее о самом процессе.

Важно то, что обыкновенная краска, которая продается в баллончиках, для этого не подойдет, потому что все пространство внутри сильно нагревается, из-за чего краска может запросто сползти. Для покраски нужно использовать только специальную краску, предназначенную для этого. Это вещество должно максимально эффективно противостоять высокому нагреву. Цена такого баллончика – около 500 рублей. Для того чтобы краска прослужила вам долго, предстоит провести подготовку к покраске поэтапно:

• фары нужно демонтировать, после чего разобрать;
• потом следует вынуть дополнительный отражатель для поворотника;
• снять хром с фонаря мелкой наждачной бумагой;
• нанести грунтовку.

Грунтовка должна хорошо высохнуть, для этого потребуется подождать не меньше часа. Специальную краску нужно наносить на фару в 2-3 слоя, в противном случае краска может просто слезть. После этого потребуется снова время, чтобы краска полностью высохла, на это уйдет около одного часа.

Как только краска хорошо высохнет, можно полностью собрать заднюю оптику. С особой ответственностью нужно подойти к нанесению герметика. Старый герметик нужно полностью снять, после чего обезжирить задний фонарь и уже непосредственно нанести новый герметик. Выполнять это нужно тщательно, так как при неправильном нанесении герметика фара может запотевать, это способно привести к серьезным последствиям.

Также неплохо установить комплект ленточных светодиодов или же нанести тонировку вместо покраски. На пленке экономить не нужно, так как в этом случае качество пленки имеет большое значение. Наносить ее можно и изнутри, и снаружи, но если оклеить снаружи, то понятное дело, что пленка быстрее испортится.

В общем-то, тюнинг фар – это не особо сложный процесс, но если вы боитесь допустить какие-либо ошибки, конечно, можно купить уже тюнинговые приборы. Однако все же сам процесс тюнинга интересен, каждый автолюбитель хотел бы сделать все сам, вкладывая в это дело душу.

Монтаж светодиодов на ленте

Для того чтоб установить светодиоды на ленте на свое авто нудно придерживаться такой схемы:

1. 1) Оптику следует демонтировать из авто и разделить его на две половины. Это легко сделать с помощью хорошего приспособления для выжигания. Результатом работы станет тонкий и аккуратный шов.
2. 2) Извлечь через получившееся отверстие рефлекторы и отражатели.
3. 3) Полностью разбираем фары и намечаем места, куда будут устанавливаться диоды.
4. 4) Внутри следует наклеить кругляшки из пленки самоклеющейся диаметром 15 см.
5. 5) Поверхность габаритов и стоп-огней следует покрыть краской серебристого цвета. После того как она высохнет, самоклейку можно убрать.
6. 6) Отражатель нужно прикрепить на эпокситный клей. Для профилактики можно всю оптику промазать герметиком, во избежание попадания пыли грязи и влаги, и для лучшего крепления.
7. 7) Платы со светодиодами крепятся к проводке авто и помещаются в оптику. Далее устанавливается схема стабилизации, которая будет регулировать работу диодов.
8. На последнем этапе можно собрать поворотные блоки и соединить их с задней оптикой. Если фары работают исправно, то тюнинг вашего авто завершен. Наслаждайтесь результатом!
