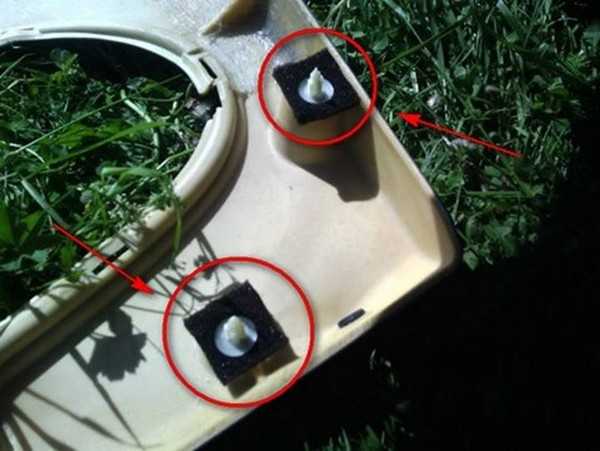

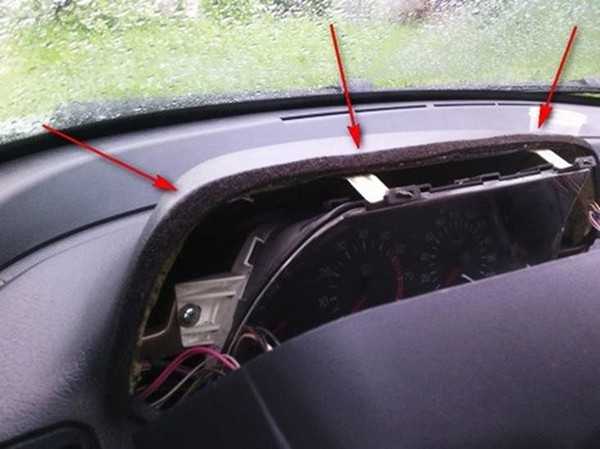

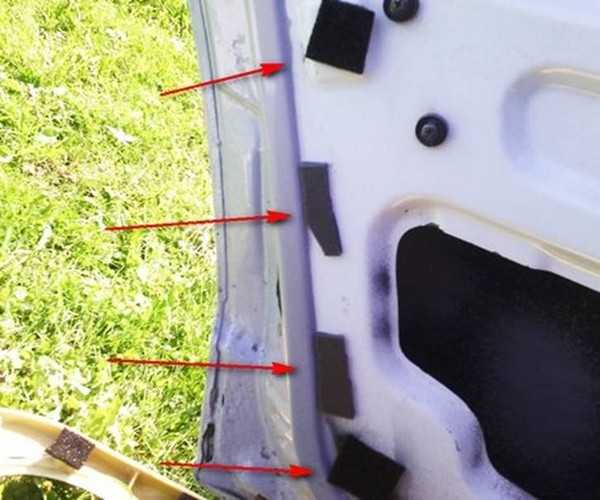

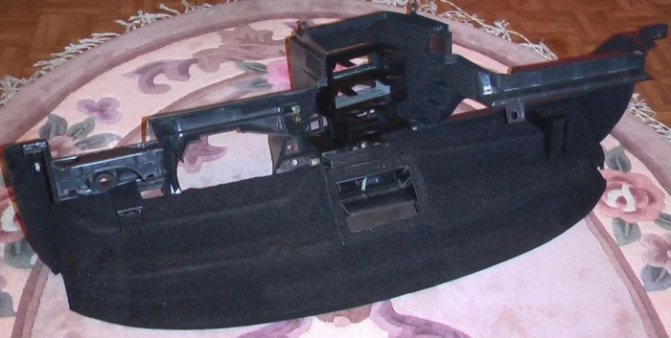

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

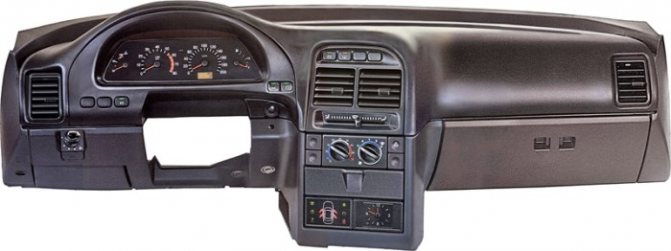

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель “десятки” выглядит схематично.
На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.
- 1 – панель
- 2 – боковое сопло вентиляции и отопления салона
- 3 – накладка панели приборов
- 4 – винты крепления накладки
- 5 – винты крепления панели
- 6 – коробка
- 7 – накладка консоли
- 8 – крышка
- 9 – щиток панели приборов
- 10 – крышка монтажного блока

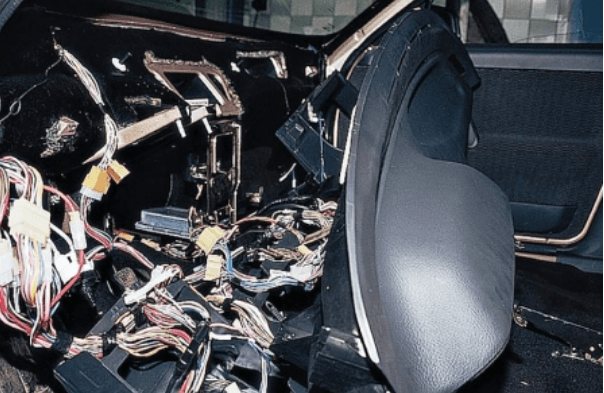

Если снять панель полностью, то должно остаться только это, смотрим фото –
Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.
Снятие установка панели ВАЗ 2110
Далее пошаговая инструкция по снятию торпедо “десятки”.
- Отсоединяем аккумуляторную батарею
- Снимаем рулевое колесо и подрулевые переключатели

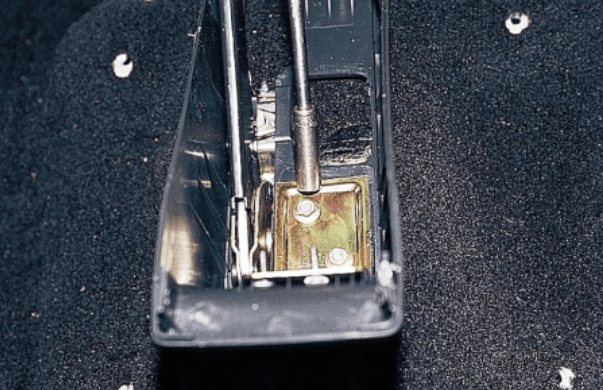

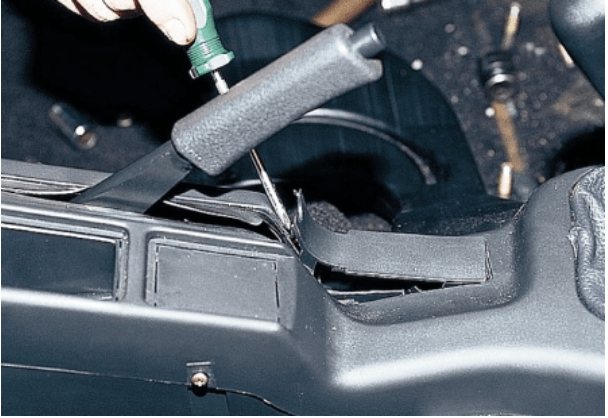

- Обязательно снимаем верхнюю облицовку туннеля пола

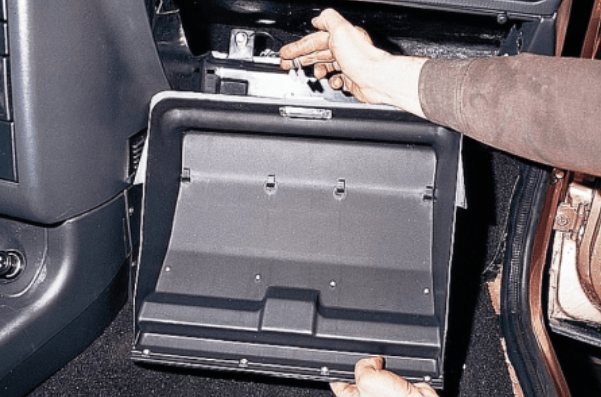

- Снимаем бардачок и отвинчиваем винты крепления
- Снимаем ручку гидрокорректора фар потянув на себя

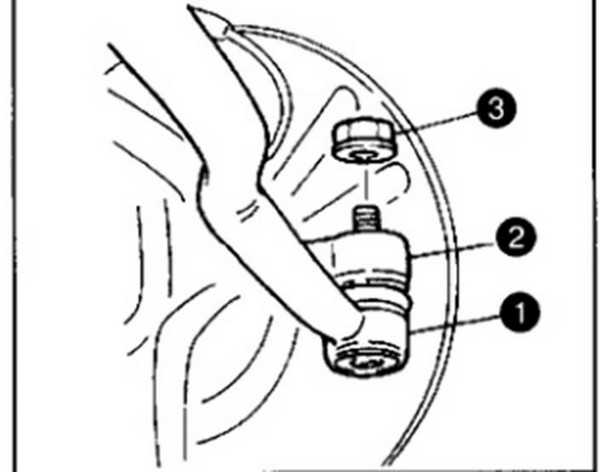

- Откручиваем гайку гидрокорректора и вынимаем его
- Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой

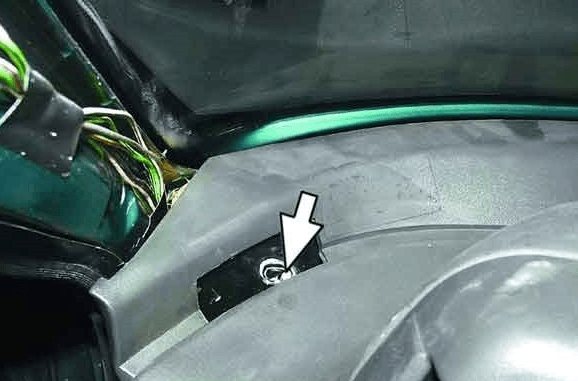

- Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их

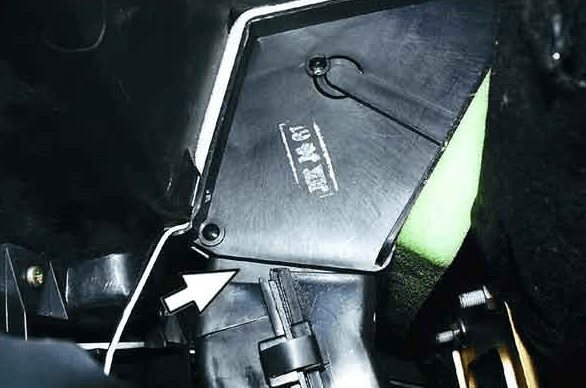

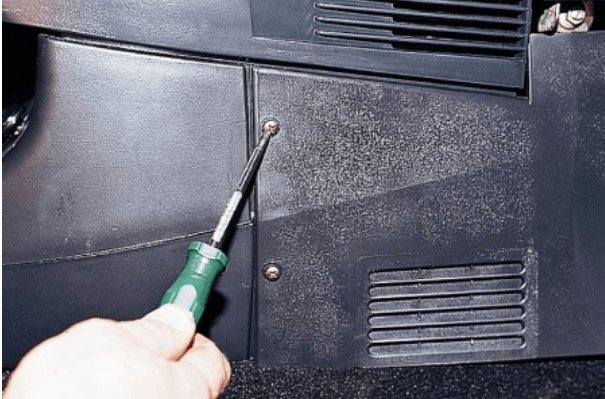

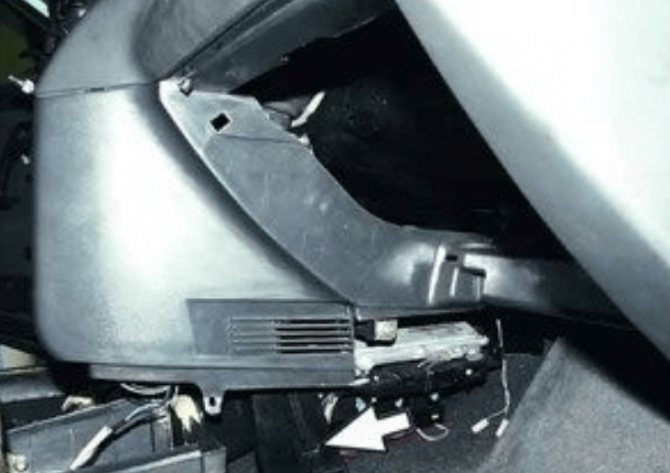

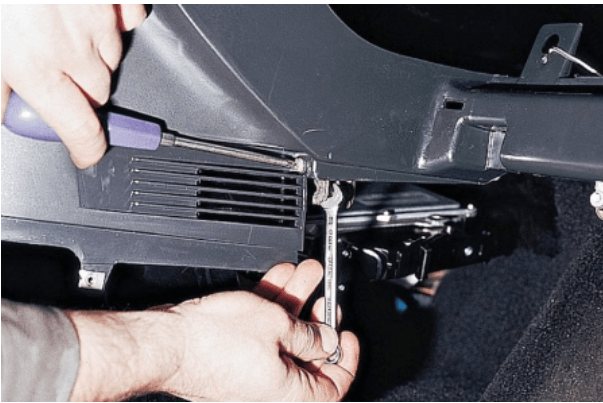

- Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
- Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
- Отсоединяем колодки электропроводки

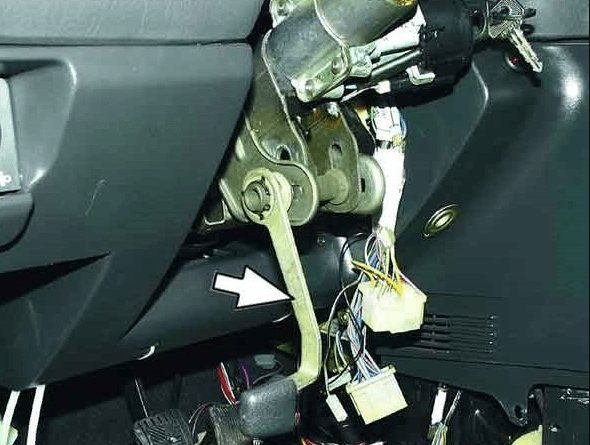

- Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении
Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.
