Для того, чтобы улучшить видимость на ночной дороге, при этом, не ослепляя водителей встречных машин, необходимо отрегулировать свет фар. Делать это можно в сервисе, или своими руками. Улучшить световой поток на ВАЗе, поможет знание элементарных правил регулировки фар.
Итак, приступим:
Исправность. Убедитесь, что у вас исправен гидрокорректор или электрокорректор фар (в зависимости от комплектации). Учтите, что корректор выполняет важную роль, поэтому, прежде чем пройдет регулировка, нужно быть уверенным, что этот механизм исправен;
Положение. Выбрав абсолютно ровную площадку, установите автомобиль. Площадку нужно проверить уровнем, чтобы исключить перекос, иначе правильно отрегулировать фары не удастся;

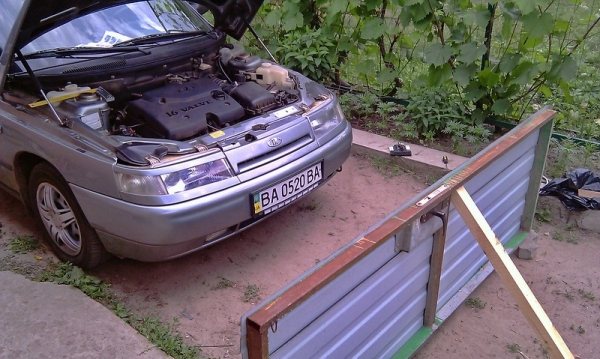

Соорудите на расстоянии 5 метров от машины своеобразный вертикальный щит-экран, на котором можно будет рисовать;
Неплохо, если ровная площадка у вас будет перед воротами гаража. Они также вряд ли особо пострадают от мела;
Загрузка. Автомобиль, который регулируется, должен быть «в полном снаряжении» — заправлен, с нормальным давлением в шинах, а на водительском сидении – размещен груз весом водителя (или человек примерно такого же веса);
Вертикальная разметка. На экране, стене или гаражных воротах нарисуйте три вертикальные линии и разметьте их: «О» — будет линия посредине автомобиля (это место обычно обозначено знаком принадлежности автомобиля, в нашем случае это привычный знак ВАЗа); «Л» обозначает — правой;
Горизонтальная разметка. Через центры фар проведите горизонтальную линию, обозначив ее N и на 65 мм ниже от нее проведите еще одну линию, которую пометьте «Р». Вот теперь становится возможной регулировка света своими руками.
Когда необходима настройка?
Качество дорог в странах бывшего СССР, особенно на периферии, оставляет желать лучшего. Длительная эксплуатация автомобиля в подобных условиях ведет к нарушению заводских регулировок элементов наружного освещения. Постепенно настройки сбиваются, отчего головная оптика направляет пучки света в разные стороны – вверх либо прямо под колеса машины.
Последствия неправильной регулировки фар:
водителю приходится напрягаться, чтобы разглядеть неосвещенную часть дорожного полотна;
если отражатели оптики подняты под большим углом, пассажиры встречных авто страдают от ослепления;
недостаточная освещенность обочины может привести к ДТП – шофер вовремя не заметит препятствия либо идущего по краю дороги человека.
Когда нужна регулировка фар, выполняемая своими руками:
Читайте также:Багажник на УАЗ на крышу. Экспедиционный багажник
если вы заметили разнонаправленные световые потоки (например, левая фара светит вниз, правая – вверх);
водители встречных машин постоянно сигнализируют об ослеплении кратковременным включением дальнего света;
после ремонта, замены либо снятия передних блоков оптики;
после удара передней части авто в результате ДТП;
при установке колесных дисков или резины других размеров;
после замены передних «просевших» пружин;
в процессе монтажа противотуманных фар (ПТФ).
Если вам довелось поменять сгоревшие лампочки, то корректировать положение световых приборов не нужно. Другое дело – установка элементов нового типа (ксеноновых, светодиодных) вместо штатных галогенных лампочек. В этом случае желательно отрегулировать ближний свет фар.

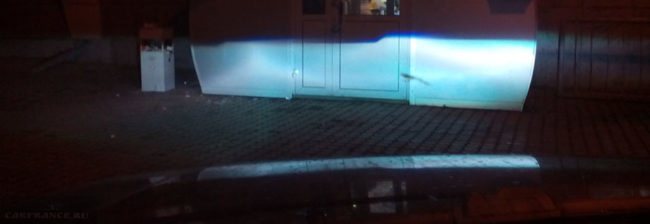

Процедуру корректировки световых потоков необходимо выполнять в темное время суток. Соответственно, настроечный шаблон на стене желательно подготовить засветло. Чтобы отрегулировать фары самостоятельно, следуйте простой инструкции:
Откройте крышку капота и включите ближний свет. Если хотите сберечь ресурс аккумуляторной батареи, запустите двигатель, оставив работать на холостом ходу.
Закройте один «глаз» автомобиля щитком. На втором вращайте винт вертикальной настройки, пока верхняя граница светового пучка не совместится с горизонтальной линией.
Отрегулируйте оптику в горизонтальной плоскости таким образом, чтобы в перекрестие линий попала точка проекции, где световой поток начинает отклоняться вверх и вправо под углом 15–20°. Повторите операцию на второй фаре.
Для раздельной оптики регулировка производится по каждой из четырех ламп. Только дальний свет выставляется по верхней линии, а приборы ближнего освещения – по нижней.
В некоторых современных автомобилях производители устанавливают элементы автоматического управления световыми приборами. Система реагирует на вращение руля и колес, и направляет оптику в соответствующую сторону, машина как бы «заглядывает» за поворот. Правильно отрегулировать фары с автоматическими приводами помогут специалисты автосервиса, в гаражных условиях их настраивать не рекомендуется.
Алгоритм регулировки
Последовательно выполняем следующие:
Закрываем правую фару картоном или другим материалом, не пропускающим свет;
Поворачиваем гидрокорректор в первое положение (І);
Открываем капот, находим винты, с помощью которых происходит регулировка, поворачиваем их. При этом, если регулируется левая фара, то будет правильно, если ее свет вверху будет достигать линии N, а снизу – Р;
Отрегулировали одну, начинается регулировка другой, закрыв прежнюю.
Помните, если фары светят слишком низко, их нужно поднять, иначе это чревато тем, что вы вовремя не заметите пешехода, особенно если на улице слякоть, а он в черной одежде. Если свет подается высоко, то есть вы соизволили поднять их высоко, встречные водители не скажут вам спасибо, потому что вы будете их слепить. Поэтому регулировка своими руками на ВАЗ должна быть выполнена очень аккуратно.
Модернизация

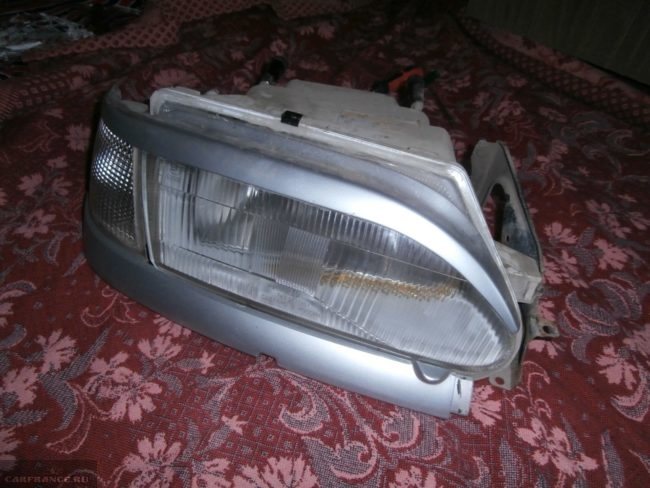

При небольшой доработке можно значительно улучшить фары Киржач своими руками, сделать их свечение более ярким.
Для снятия стекла с Киржач используйте фен – им нужно разогреть герметик, затем острым ножом отделите стекло;
Удалите отражающую прокладку;
Модернизации коснутся лишь блоки ближнего света, поэтому открутите их;
А далее – на выбор: у Киржач можно или сместить линзу в сторону отражателя миллиметров на 10, или сточить модульное кольцо, сделав его короче. Это поможет улучшить световой поток фар Киржач, поднять его и сделать шире.
Альтернатива механике
Даже если регулировка своими руками у вас прошла по всем правилам, но при изменении нагрузки ВАЗа нужно изменить и угол наклона светового пучка. Для этого придуман гидрокорректор. Причем корректор сконструирован неразборным, он также не регулируется.
Соответственно, при выходе из строя, корректор просто меняют на новый. А наиболее частая причина того, что гидрокорректор выходит из строя – «клин» поршней или утечка жидкости.
При возникшей необходимости есть целесообразность в том, чтобы заменить данный корректор, на более современный и высокотехнологичный электрокорректор. Комплект, предусматривающий, что на машину будет установлен электрический корректор, состоит из регулятора положения фар, самого механизма с кольцами – уплотнителями и проводов.
Читайте также:Как убрать запотевание фары без снятия. Что может произойти если ваша фара запотевает изнутри. Потеют фары, что делать Народные средства — лучшие помощники
Таким образом, новый корректор установлен и сможет выполнять свои обязанности на ВАЗ 2110 более четко. Практически все, кто поменял гидрокорректор на электрокорректор довольны его работой больше, чем предыдущим корректором, который ведет себя более «нежно», часто непредсказуемо.
Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.
Регулировка фар
Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

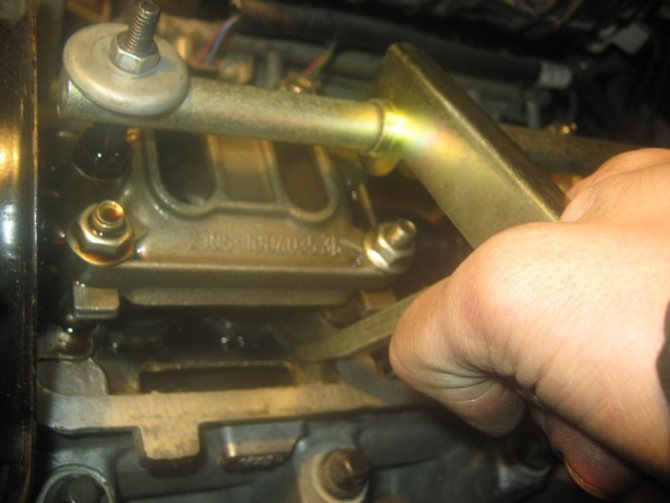

Прежде чем заняться регулировкой клапанов, необходимо позаботиться о необходимом инструменте и приспособлениях. Кроме стандартного набора ключей нужно приготовить набор щупов, для замера величины зазора, и специального приспособления для утапливания толкателей клапанов. Можно заранее купить набор регулировочных шайб, но, тогда, после регулировки останется некоторое их количество, которое впоследствии может никогда больше не пригодиться. Поэтому шайбы можно купить и после того, как будут проведены необходимые замеры.
Вооружившись всем необходимым можно приступать. Для начала необходимо снять крышку головки блока цилиндров или крышку клапанов. Для этого нужно снять воздушный фильтр, отсоединить патрубок, который крепится к клапанной крышке, предварительно ослабив его хомут. Затем, необходимо отсоединить от клапанной крышки корпус механизма управления дроссельными заслонками. Теперь аккуратно, чтобы не повредить прокладку, снимаем крышку головки блока цилиндров.

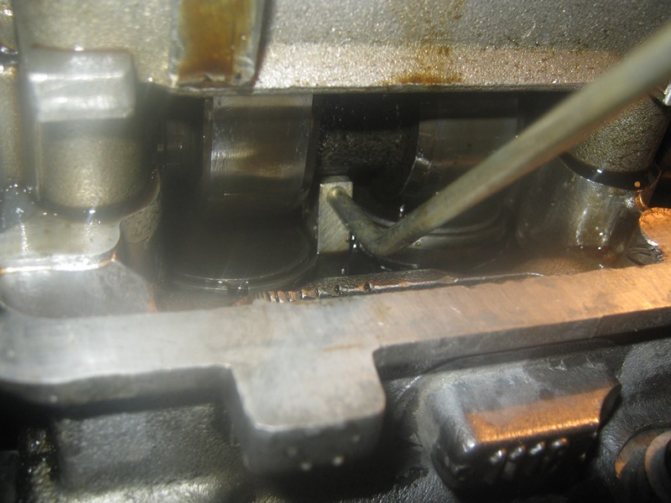

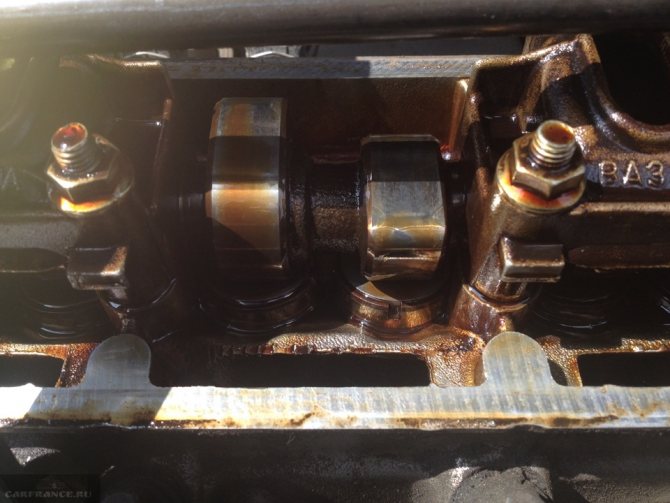

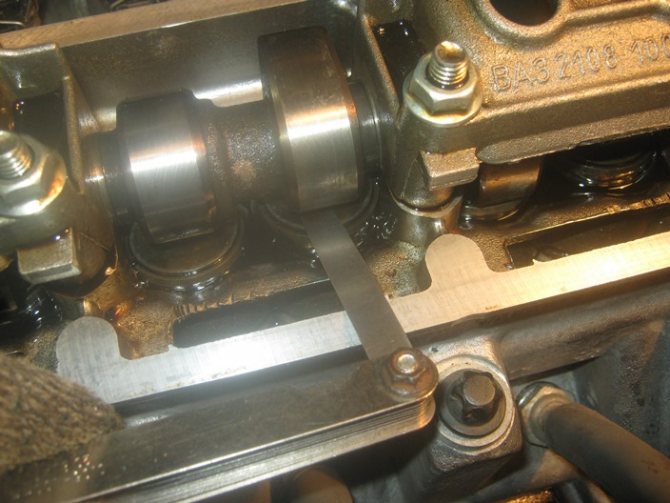

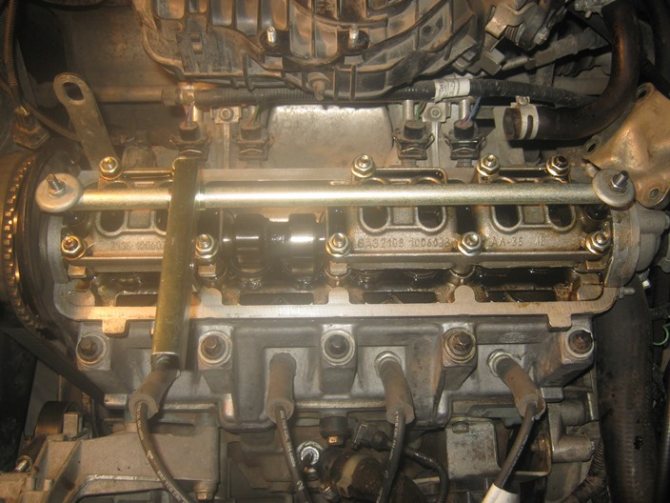

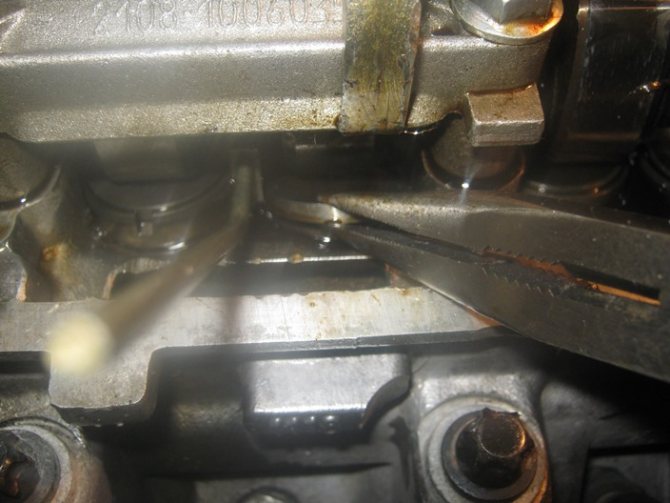

Для замера зазора в клапанном механизме каждого цилиндра придётся проворачивать коленчатый вал двигателя. Чтобы он проворачивался легко, нужно выкрутить свечи зажигания. Далее нужно снять переднюю пластиковую крышку защиты ремня газораспределительного механизма. Теперь проворачиваем коленчатый вал двигателя по часовой стрелке до тех пор, пока метка на шкиве газораспределительного механизма не совпадёт с меткой на его задней крышке. Проворачивать коленвал нужно только гаечным ключом за болт крепления шкива генератора, и ни в коем случае за болты крепления шкива ремня газораспределительного механизма. В обратную сторону коленвал крутить тоже нельзя. Если проскочили метку, то лучше прокрутит двигатель ещё на один оборот. Как только метки совместились, проворачиваем коленвал ещё на 2,5-3 зубца шкива зубчатого ремня газораспределительного механизма.

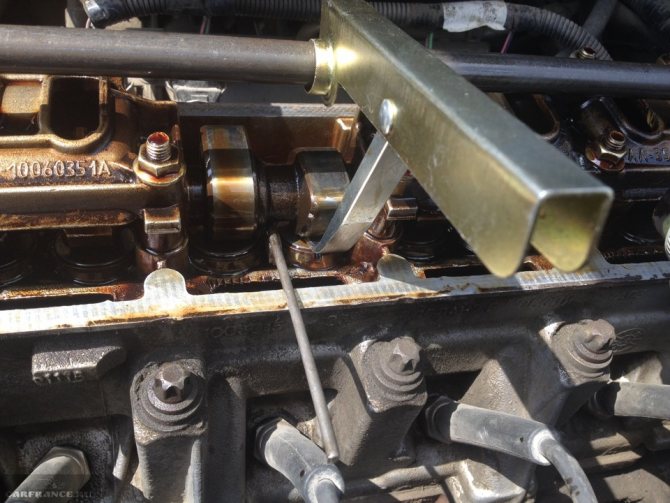

Теперь замеряем зазор выпускного клапана 1 цилиндра и впускного клапана 3 цилиндра. У впускных клапанов он должен быть в пределах 0,2 мм, допустимая погрешность 0,05 мм. У выпускных клапанов – 0,35мм с той же погрешностью. Если зазоры отличаются от необходимых, то нужно с помощью приспособления вытащить установленную шайбу, обязательно перед этим опустив поршень цилиндра в самое нижнее положение. В толкателе клапана для удобства извлечения регулировочной шайбы пропилены два паза. Нужно каким-нибудь тонким инструментом, например шилом, поддеть шайбу и извлечь её. После этого можно высчитать толщину необходимой регулировочной шайбы. Делается это так. От величины измеренного зазора отнимаем величину рекомендованного зазора, и к получившемуся результату прибавляем толщину установленной шайбы. На шайбах лазером наносятся метки с указанием её толщины. Если метки не видны, то необходимо измерить толщину шайбы микрометром.
Далее, после каждого поворота коленвала на пол оборота, последовательно замеряем величину зазора 5-го выпускного и 2-го впускного, 8-го выпускного и 6-го впускного, 4-го выпускного и 7-го впускного клапанов. Установив шайбы нужной толщины, снова замеряем величину зазора.
Рекомендуется производить регулировку клапанов каждые 30 тыс. км. пробега. Однако если после более значительного пробега двигатель работает отлично, лучше регулировкой клапанов не заниматься, а ограничиться замером зазоров.
Нюансы отечественных авто
Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

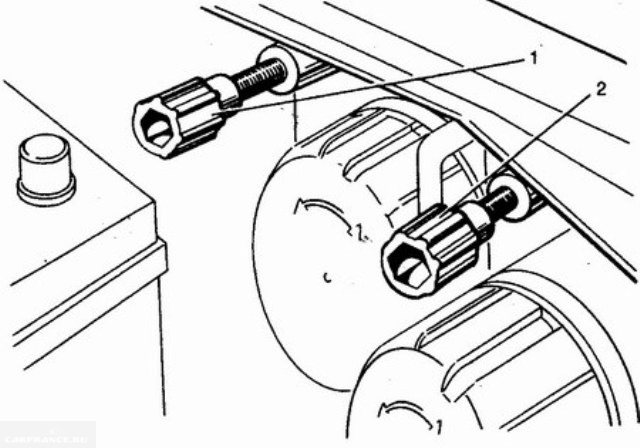

Регулировочные винты
Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.
Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.
Датчик синхронизации
Более часто встречающееся наименование — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это один-единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также немало других периферийных систем. Блок управления должен чётко ведать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор введён напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам заворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пробел и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, какой в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.
Читайте также:Как установить светодиодные фары своими руками
Симптомы неисправности
Отследить неисправность этого датчика по симптомам будет сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные приметы неисправности будут вести к нестабильной работе мотора или же полному несогласию в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.
Как проверить
Датчик позы коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма
Проверка датчика позы коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление надлежит быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Присутствие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в порядке измерения 200мВ, а возле сердечника несколько раз проводят металлическим объектом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не выходит, датчик меняют.
Контрольный зазор между сердечником датчика и задающего шкива — 1 мм. Каталожный номер — 2112-3847010-04.
Подготовка к регулировке
Для начала рекомендуем посмотреть видео по регулировке фар на ВАЗ 2110. Обучающие уроки позволят более детально разобраться в нюансах процедуры, обратить внимание на важные моменты операции.
Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.
Проведите мойку автомобильных фар, чтобы они были максимально чистыми.
Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.
Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.
Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.
Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.
Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.
Смотреть галерею

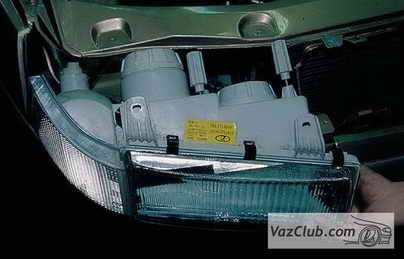

Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:

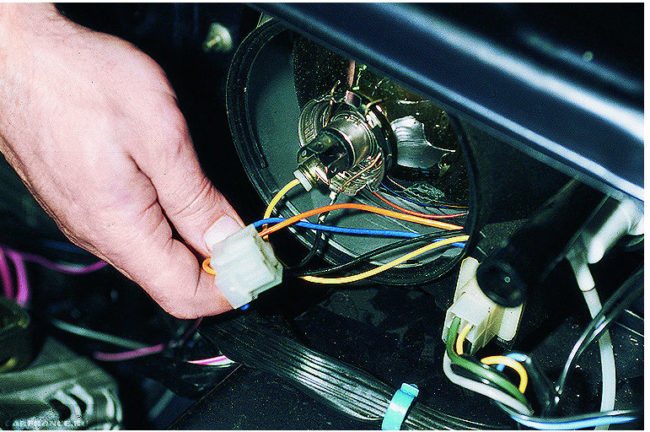

Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.

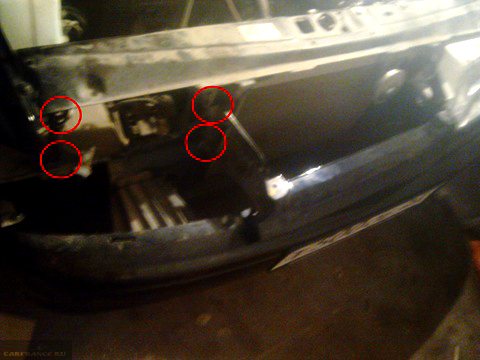

Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».
После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.
Самостоятельная регулировка
Схема регулировки
Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.
Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
Отъедьте от стены на 5 метров.
Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.

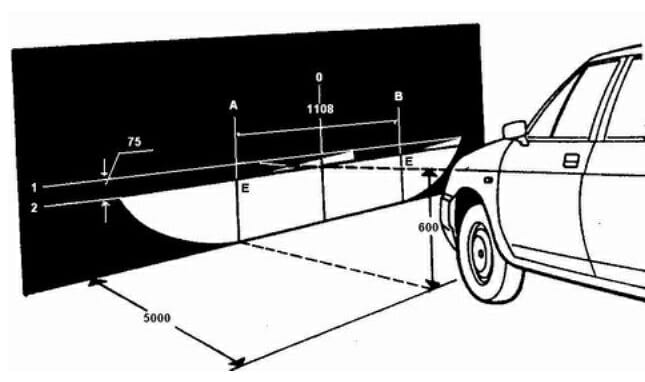

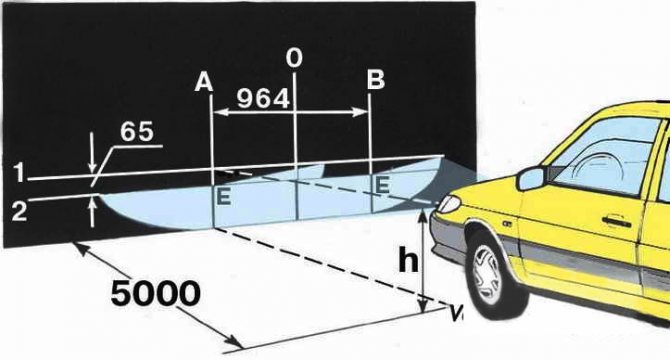

Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.

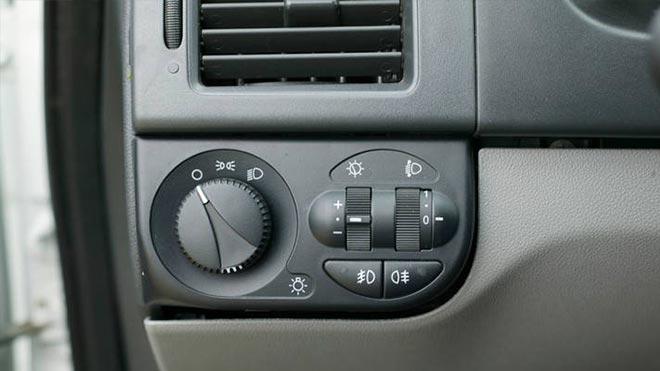

Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
Теперь включите оптику в режим ближнего света.
По очереди перекройте свет картоном или тканью, которая не пропускает его.
Крутите винты регулировки для достижения нужного результата.
Первой регулируют правую фару, а затем левую.
Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.
Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.
Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.
Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.
Зачем нужны тепловые зазоры
Практически все автовладельцы используют словосочетание «регулировка клапанов», однако если говорить правильно, то рабочий процесс именуется регулировкой теплового зазора между распредвалом и торцом клапана. Но, как показывает практика, это название применяется только в специализированной технической литературе. В народе применяется распространенный термин.

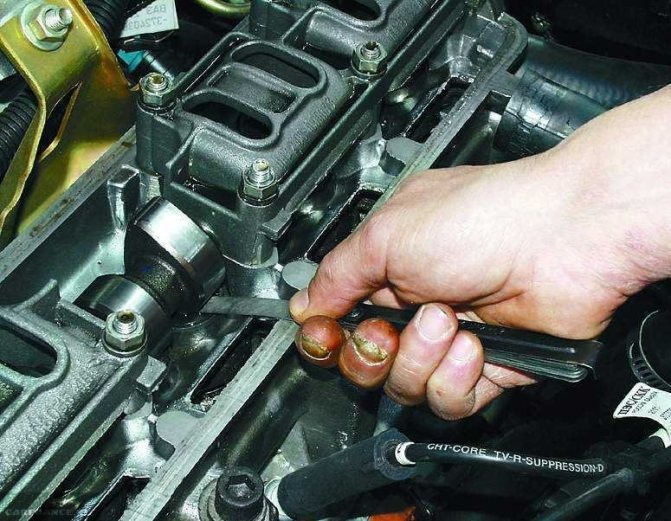

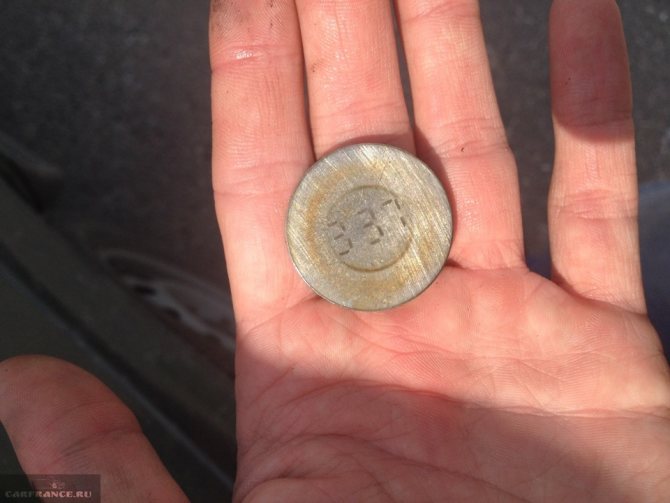

Как уже отмечалось выше тепловой зазор это пространство между торцом клапана и кулаком распредвала.
Этот зазор предназначен для качественного закрытия/открытия клапана в любых температурных условиях работы ДВС.
Измерять зазор необходимо на охлажденном моторе в температурных условиях не более 20 градусов тепла. Для этого используется специальный щуп, который помещается в пространство между кулаком и регулирующей шайбой толкателя. Важно, чтобы кулак распределительного вала находился вверху от толкателя.
Когда этот зазор изменяется, как правило, появляются характерные стуки при заведенном моторе. Соответственно, если вы заметили подобное явление – нужно отрегулировать этот зазор.
Выполняя все работы самостоятельно, вы сразу же экономите деньги вплоть до одной тысячи рублей. Все что вам потребуется – это покупка специальных инструментов, которыми вы будете пользоваться при очередных работах с автомобилем.

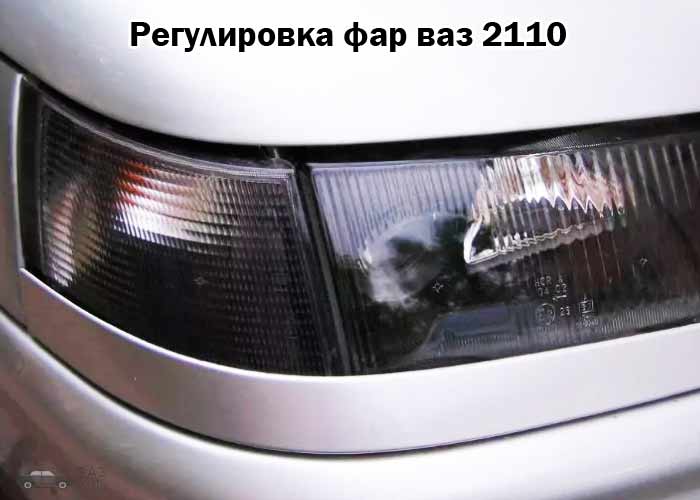

Правильный выбор фар для ваз 2110
В автомобиле ВАЗ устанавливаются 2 вида фар:
«Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
«Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.
Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.
Читайте также:Мойка кузова автомобиля и насадка для мойки днища
подготовка автомобиля, площадки и стенда;
осмотр регулируемых элементов;
процесс регулировки.
Подготовка автомобиля, площадки и стенда
Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:
Проводится проверка надежности работы корректора.
Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.
Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.
Расстояние от оптического центра фары до плоскости рабочей площадки н, мм
Номинальный угол наклона светового пучка фары в вертикальной плоскости
Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удаленном на 10 м, мм
угл. мин
процентов
До 600
34
1.00
100
От 600 до 700
45
1.30
130
От 700 до 800
52
1.50
150
От 800 до 900
60
1.76
176
От 900 до 1000
69
2.00
200
От 1000 до 1200
75
2.20
220
От 1200 до 1500
100
2.90
290
Сила света фар в режиме «ближний свет»
Тип фары
Сила света в направлении оптической оси фары, кд, не более
Сила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR
800
1600*
НС; HCR; DC; DCR
950
2200*
* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.
Осмотр фар
Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:
При помощи моющего средства смывается вся грязь со стекла.
Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.
Процесс регулировки своими руками
В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:
Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
Такая же манипуляция проводится с правой фарой.

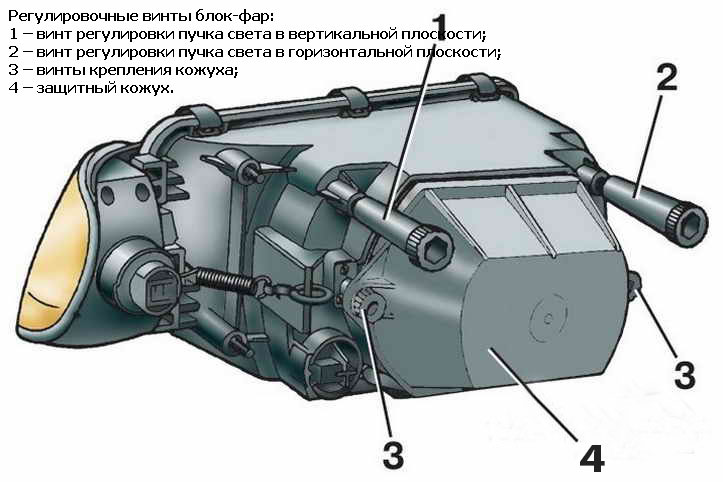

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.
Примечание. На правой блок-фаре все элементы расположены симметрично.
Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:
Автомобиль также устанавливается от стенда на расстоянии 5 м.
Теперь регулятор фиксируется в положение 4.
Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

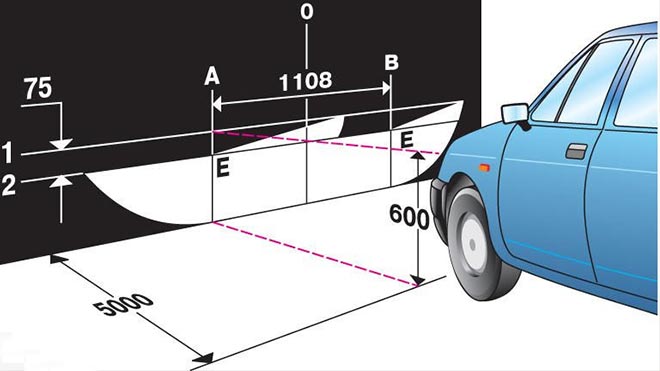

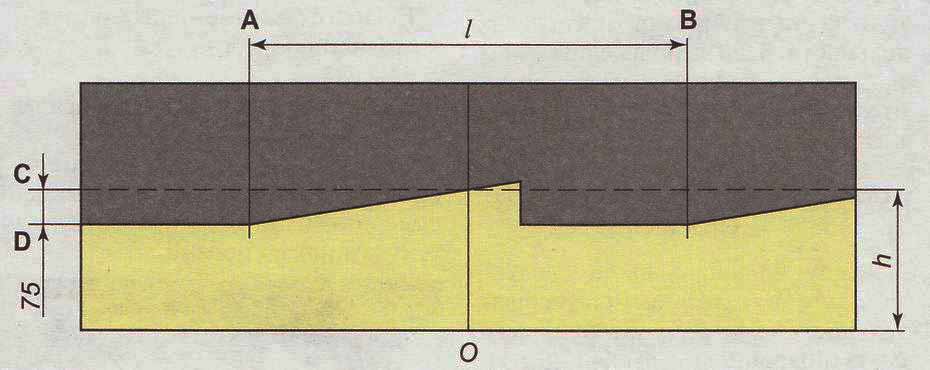

Схема разметки экрана для регулировки света фар на автомобиле
А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
D — линия обозначающая высоту подъема горизонтальной границы пучков света;
О — осевая линия;
l — расстояние между лампами ближнего света фар;
А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.
Процесс регулировки
Чтобы повысить точность, следует дополнительно приготовить инструменты:
строительный уровень;
плотную ткань или картон;
средство для мытья окон;
перчатки;
противооткатные башмаки;
чистые салфетки.
Уровнем можно определить положение кузова и существенно повысить качество настройки. Перед корректировкой нужно помыть фару средством для окон и насухо протереть салфетками.
Как отрегулировать фары на ВАЗ 2110 своими руками:
Установить машину на площадку. Расстояние от стены должно быть равно 5 метрам.
Уложить груз на место водителя или посадить на него помощника.
Покачать кузов для расслабления сайлентблоков и пружин.
Проверить уклон кузова уровнем.
Установить электрокорректор в нулевое положение.
На стене отметить центр машины вертикальной линией.
Нанести линии А и В на расстоянии 1108 мм.
Начертить отметку высоты в 60 см горизонтальным пунктиром.
Отступить от основного горизонтального обозначения на 75 мм вниз и провести жирную линию.
Четкие отметки на стене увеличат точность фар в процессе работ.
Для корректировки пучка нельзя использовать гидрокорректор: он должен находиться на отметке 0. Все настройки проводятся вручную, специальными винтами, встроенными в корпус фары.
Поднять фары на ВАЗ можно с помощью винта, который находится около радиаторной решетки. Чтобы повернуть рефлектор влево или вправо, крутят пластиковую рукоятку, которая расположена около крыла.
Если винт идет туго, то нужно выкрутить его до упора, нанести каплю масла и закрутить обратно. При повороте ручек нельзя прикладывать силу: это приведет к поломке рефлектора или нарушит угол штока.
заглушить двигатель ВАЗа;
включить свет;
накрыть одну фару картоном;
с помощью ручек выставить пучок фар по схеме;
откорректировать второй фонарь ВАЗа.
При правильной корректировке светотеневая линия должна совпадать с основной горизонтальной отметкой, а места перехода линии в галку – упираться в точки А и В. Регулировка считается оконченной, если фары светят в соответствии графиком и не дают засветок за пределы отметок.
По времени одна фара регулируется 10-15 минут в зависимости от опыта водителя. Процедура не требует особых навыков и сложного инструмента.
Поломки, препятствующие регулировке
Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.
Устранение диффекта фар
Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:
Выворачиваются весь крепеж, и фары вынимаются из гнезда.
С них снимаются лампы.
Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
Демонтируется отражатель. Он держится на 3 точках.
Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.
Ремонт корректора
Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.
Работа проводится в следующем порядке:
На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
После очистки мусора протягивается новая трубка.
Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.
Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.
Опасность фар, которые плохо светят – нельзя недооценивать! Плохое освещение – повод для ДТП, и как следствие травмы не только водителя, ущерб своему автомобилю, встречному, попутному транспорту.
Периодичность регулировки клапанов на ВАЗ-2115
None Но довольно часто возникает необходимость в их регулировке значительно раньше, ввиду множества причин.
Многие специалисты рекомендуют регулировать клапана с интервалом не реже пробега в 20 тыс. километров в случае частой максимальной нагрузки на двигатель.
Данный показатель обусловлен в первую очередь качеством отечественных запчастей, которые и в идеальных условиях эксплуатации довольно быстро изнашиваются.
Появление металлического стука в верхней части работающего двигателя, очень схожим со звуком швейной машинки будет означать повышенный зазор между кулачком распредвала и толкателя клапана. К данной причине приводит повышенный износ установленной регулировочной шайбы или кулачка распредвала. При проявлении такого звука необходимо провести регулировку клапанов в скором порядке, что позволит избежать больших проблем.
Многое зависит и от качества моторного масла, которое оказывает существенное влияние на степень износа деталей силового агрегата.
Использование качественного масла, гарантирует хорошую смазываемость деталей, чем существенно продлит срок службы распределительного вала и других узлов двигателя. В этом случае необходимость в регулировке клапанов наступает при пробеге в 30-35 тыс. километров, и вполне возможно, что потребуется провести только замер показателей зазоров толкателей клапанов.
Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем
Разбираться и выяснять причины, почему плохо светят фары на ВАЗ 2110 и 2114, нужно как можно быстрее. Свет на дороге – залог вашего благополучия после захода солнца, а особенно в зимнее время, когда темнеет рано (и поздно наступает рассвет). Если же добавятся в общую тему и непогодные условия в виде дождя или снега, то недостаток освещения становится в прямом смысле слова опасным.
Ехать почти на ощупь – значит рисковать для начала целостностью своего железного коня: незамеченная яма может серьезно повредить ходовую, а то и обеспечить занос, что чревато травмами уже не только для вашей машины, но и для встречных/попутных.Почему плохо светят фары на ВАЗ 2110 и 2114, искать причины нужно до полной уверенности, что именно этот фактор мешает правильному функционированию. Простая смена ламп на более мощные далеко не всегда решает вопрос и может оказаться ненужной тратой денег.
СтеклаСамые простые причины обычно оказываются самыми вероятными.Грязные фары ухудшают освещаемость на 50%! Протирать их сухой тряпкой – не самая лучшая идея. При таком подходе вы заодно царапаете стекла, что со временем сделает их тусклое свечение постоянным. Не хотите регулярно мыть фары вручную – поставьте омыватель. На «десятку», к слову, прекрасно подходит агрегат от Волги.
Причем установка вполне проста и выполнима своими силами.Стекло может лопнуть. Если вы заметили трещину по поверхности, придется снимать блок-фару и менять его на новое.Если машина у вас уже хорошо побегавшая, стекло может естественным образом помутнеть от возраста.
Поскольку оно при движении находится в авангарде, пыль, песчинки и мелкий мусор, ударяясь о фару на скорости, оставляют на стекле микроскопические царапинки. Большинство из них настолько малы, что даже не визуализируются, но при этом преломляют и рассеивают свет по принципу призмы. Стекло придется поменять; а чтобы следующая замена отодвинулась как можно дальше – можно оклеить его защитной пленкой.Статьи по теме:
«Как и чем отполировать пластиковые фары»;
«Полировка фар зубной пастой своими руками».
ОтражательЕсли со стеклами все в порядке, возможной причиной тусклого свечения может быть облупившийся отражатель. Насколько бы мощную лампу вы ни вкрутили в фару, должного по яркости света вы не получите. На большинстве иномарок в этом случае приходится менять фару целиком; на ВАЗах возможна замена только отражателя. Причем процедура весьма проста:
Читайте также:Ремонт кузова заклепками своими руками
Блок-фара демонтируется при отключенном аккумуляторе;
С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
Выкручивается лампочка;
Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.
Перед установкой стекла не забудьте зачистить и его, и корпус от старого герметика и обезжирить перед нанесением нового слоя.Статьи по теме:
«Как восстановить отражатель фары»;
«Какой лучше герметик для вклейки стекол фар».
Проблемы с напряжением: Особенно характерны для авто, на которых стоят галогеновые лампы. Недостаток напряжения может вызываться некорректно работающим генератором либо окислением/поломкой контакта. Нормальный свет выдается при напряжении в 13,8-14,2 В, причем такое же должно быть и на концах работающей лампы. Допустимо падение на ней не больше, чем в 0,2-0,3 В на оборотах в 2000 об/мин.
Меньшее напряжение показывает, что в цепи есть неисправный контакт. Требуется его обнаружить и устранить дефект; установка до ремонта более сильных ламп категорически запрещена: она может привести перегреву и даже воспламенению места неисправного контакта.Направление светового потокаНедостаточность освещения может быть вызвана неотрегулированным положением фар.
Причем когда-то регулировка могла быть правильной, но из-за случайного толчка (к примеру, зацеп бампером бордюра) она нарушилась. Поправить положение можно и самостоятельно, без оптических приборов.
Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.
«Как правильно отрегулировать фары»;
«Как улучшить свет фар».
После отладки одной фары, те же манипуляции проводятся со второй. Если причиной, почему плохо светят фары на ВАЗ 2110 и 2114, был дисбаланс направления, после регулировки станет легче не только вам, но и другим водителям: зачастую криво светящие фары ослепляют встречных. Да и попутчикам доставляют неудобства, если попадают в салонное зеркало заднего вида.
Два универсальных способа как отрегулировать фары
Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:
При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
После выполнения работ, связанных с изменением жесткости подвески.
При замене дисков или резины на аналогичные изделия с другими диаметрами.
При подготовке к прохождению регламентного ТО.
Перед поездкой на большое расстояние.
Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.
Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:
Разницу в объемах шин.
Состояние пружин, находящихся в подвеске.
Полное распределение всевозможных нагрузок.
Уровень давления в шинах.
Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.
Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.
Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.
Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.
Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.
Регулировочные винты для настройки пучка света фары
Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.
В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.
Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.
Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.
Как отрегулировать фары без приборов
На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:
на 12 см ниже;
на 22 см выше.
Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.
А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.
Поэтапная регулировка света фар на собственном автомобиле
Перед тем как улучшить своими руками свет фар на ВАЗ-2110, нужно самостоятельно урегулировать световой поток. Сделать это довольно просто, если придерживаться следующих рекомендаций:
фару, расположенную в правой стороне, нужно прикрыть любым сподручным материалом, который не будет пропускать свет, к примеру, картоном;
корректор следует повернуть до первого положения;
под автомобильным капотом нужно найти специальные винты, которые предназначены для регулировки светового потока. Поворачивая их в необходимом направлении и осуществляется сам процесс регулировки;
правильно отрегулированная левая фара сверху освещает линию Н, а нижний поток света отображается на линии Р.
Таким же способом регулируется и правая фара, при этом левая должна быть закрыта. Следует обязательно следить за тем, чтобы световой поток не попадал слишком низко. При обнаружении проблемы фары обязательно поднимаются выше, чтобы при движении водитель хорошо мог видеть пешеходов, особенно в темное время суток.
Однако и поднимать их слишком высоко ни в коем случае нельзя, так как такое расположение будет слепить встречные машины, что часто приводит к созданию аварийных ситуаций на дороге. Избежать неприятных ситуаций поможет только верно произведенная регулировка светового потока, которая будет осуществляться с учетом вышеописанных рекомендаций.
Регулировка клапанов ВАЗ 2108 — 2115 своими руками —
Для исправной работы двигателя любой машины необходимо правильное функционирование всех его частей и деталей. Не последнюю роль играют и клапана цилиндров, которые отвечают за своевременный впуск и выпуск газов в камеру сгорания. Корректная работа клапанов в первую очередь зависит от зазора, который должен быть между штангой толкателя и кулачком распредвала. При отсутствии зазора велика вероятность, что клапан не закроется до конца, что приведет к разгерметизации камеры сгорания. Это приводит к потере мощности мотора и выгоранию выпускных клапанов. Другая крайность – слишком большой зазор. При такой ситуации опять же мощность двигателя падает, к тому же появится большой грохот из-за того, что в цилиндр не попадает достаточного количества воздуха. Для предотвращения подобных дефектов рекомендуется сделать регулировку клапанов. Продукт отечественного автопрома отличается тем, что эти автомобили очень просты в обслуживании. Если возникают проблемы с работой двигателя, то регулировка клапанов ВАЗ 2108 — 2115 решает проблему моментально. Не обязательно везти машину в автосервис, ведь регулировку можно сделать и самому без специальной подготовки.
Причины плохого света фар
К этому надо стремиться
Искать причину нужно:
Неисправная лампа.
Грязное стекло.
повреждённый или облупившийся отражатель.
Недостаточное напряжение.
Не отрегулированное направление потока света.
Замена тусклой лампы
Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.
Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.
Грязные фары и мутные стёкла
Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.
Яркость света автомобиля на 50%!зависит от состояния стекла фары
Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.
Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.
Замена стёкол в фаре
Вариант склеивания прозрачной пленкой не является техническим решением. Явный выход в замене стекол.
Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:
Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).
Вид спереди, креплений фары
Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.
Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло
Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.
Собранную фару монтируем на место
Низкое напряжение на лампе
Низкое напряжение на клеммах фар может стать причиной слабого света
Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.
Характерной причиной слабого света фар нередко являются задействованные на авто ксеноновые лампы.
Искажённое положение фар
Неправильное направление лучей заключается в искаженном положении фар.
Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.
Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.
Два винта регулировки фар
На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.
Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.
Установка омывателей фар на ВАЗ 2110
Задумывались когда-нибудь об установке стеклоомывателей фар в ВАЗ 2110 ? На самом деле вещь очень удобная. Не нужно выходить и протирать фары, когда можно просто нажать на кнопку. А чистые фары — это безопасность движения ! Для начала определимся какие вообще бывают омыватели фар, и в чем они отличаются друг от друга:Виды стеклоочистителейи фар:
С щетками
Струйные (высокого давления)
Самыми эффективными принято считать омыватели фар с щетками. Тут думаю объяснять не нужно и так понятно, что грязь лучше смоется со стекла фары если ее физически стирать, а не просто поливать водичкой :)Струйные стеклоочистители фар высокого давления в отличии от щеточных чистят фары только струей жидкости.
Весьма мощная струя жидкости, вылетающая из форсунок, позволяет сбить налет грязи на фаре или хотя бы смочить эту грязь в сложных условиях. Очевидно, что грязь лучше смывается, когда она еще не засохла и тут разницы между двумя типами омывателей практически не будет, однако ситуация меняется, когда грязь уже сухая.
Стеклоочистители высокого давления лишь частично смогут сбить такое загрязнение, в отличии от щеточных, которые будут эффективнее очищать стекло фары.Не стоит забывать и про температуру. При температуре воздуха ниже нуля нужно использовать антифризы. А в сильный мороз вообще лучше не пользоваться очистителями фар. Все знают, что стекло фары нагревается от линзы, поэтому при попадании ледянной воды на стекло фары оно может треснуть.
Для повышения эффективности омывателей фар рекомендуется использовать подогретую воду. Понятно, что теплая или горячая вода на много лучше очищает грязь, кроме того появляется возможность использовать омыватель зимой без угрозы, что стекла фар могут лопнуть.Если Вы решили сделать подогрев бачка омывателя, тогда для жидкости очистки фар и омывателя ветрового стекла лучше использовать один общий бачек.
Минус общего бачка омывателя в том, что придется чаще доливать в него воду/антифриз, а плюс что обогрев бачка тоже общий.При использовании отдельного бачка для омывания фар придется делать обогрев и для второго бачка, кроме того в комплектах нет датчика уровня жидкости, поэтому проверять количество воды в бачке придется визуально (если конечно Вы его сами не установите ).Нужно учитывать, что все омыватели фар не могут полностью очистить фары (площадь отчистки зависит от модели стеклоочистителей).
Щеточные омыватели не дотянутся до краев фары и очистители высокого давления тоже имеют строго ограниченную зону очистки, и по краям струя чистит на много хуже чем по центру.Но зачастую этого вполне достаточно для улучшения освещения в грязную погоду.Еще омыватели бывают выдвижные, либо постоянно торчащие :), также с высокими стойками и с низкими, сферические и плоские.. На десятку устанавливаются, как сферические форсунки (в бампер), так и плоские (в реснички под фарами).Установить омыватели фар на ВАЗ 2110 можно:
Штатные
Универсальные
Собрать систему омывателя фар самому из различных комплектующих
От других моделей автомобилей
Не многие знают, что на ВАЗ 2110 тоже выпускались стеклоочистители фар, которые устанавливались в вариантном исполнении (штатные щеточные омыватели фар), правда найти такие комплекты не легко, потому что они уже сняты с производства..Универсальные стеклоомыватели которые подходят на ВАЗ 2110:
Также можно попробовать самостоятельно собрать систему омывания фар из частей от разных машин либо позаимствовать омыватель фар от иномарки и вколхозить на ВАЗ 2110
Каким образом можно самостоятельно улучшить свет фар
Только после того, как световой поток отрегулирован, можно при несложных доработках самостоятельно улучшить освещение фар на своем автомобиле. Изначально фара снимается, а улучшение осуществляется в следующей последовательности:
снимается защитное стекло. Чтобы проще убрать защиту, рекомендуется нагреть стекло, используя для этого обычный фен для сушки волос. Теплый поток воздуха разогреет герметик, после этого панель можно легко отделить от фары при помощи остро заточенного ножа;
аккуратно удаляется отражающая прокладка;
при помощи соответствующего инструмента нужно отодвинуть примерно на 15 мм линзу в сторону отражателя или немного укоротить модульное кольцо на токарном станке.
Такие действия помогут не только улучшить свет фар, но и поднимут световой поток и даже сделают его в несколько раз шире. Как регулировка фар, так и улучшение светового потока, как можно заметить, – довольно простой процесс, который под силу каждому автовладельцу.
Порядок проведения работы и руководство с фотографиями
Итак, прежде чем приступать к выполнению, нам понадобится установить коленчатый и распределительный вал двигателя по меткам газораспределения. Более подробно об этой процедуре написано здесь.
Затем снимаем полностью клапанную крышку с двигателя, после чего можно устанавливать рейку и зафиксировать ее на шпильках крепления самой крышки, как это наглядно продемонстрировано на фотографии ниже:
Спешить извлекать шайбы не стоит, так как предварительно необходимо проверить тепловые зазоры между кулачками распредвала и регулировочными шайбами. И делается это в следующей последовательности:
При нахождении коленвала и распредвала по меткам проверяем зазоры в тех клапанах, кулачки которых направлены вверх. Это будут 1, 2, 3 и 5 клапан.
Остальные 4,6,7 и 8 клапана регулируются после прокрутки коленвала на один оборот
Номинальный зазор для впускного клапана будет равен 0,2 мм, а для выпускных 0,35. Допустимая погрешность 0,05 мм. Вставляем щуп нужной толщины между шайбой и кулачком, как показано на картинке:
Если он отличается от вышеприведенных данных, то необходимо отрегулировать его, купив подходящую по размеру шайбу. То есть, если вместо 0,20 он у вас составляет 0,30, то необходимо поставить шайбу толщиной на 0,10 толще, чем та, которая установлена (размер на ней нанесен). Ну, думаю, смысл ясен.
Извлекать шайбу довольно просто, если использовать приведенное на картинке приспособление, рычагом утапливаем нужный клапан до упора вниз:
И в это время вставляем фиксатор (упор) между стенкой толкателя и распредвалом:
После чего пинцетом или длинногубцами можно без особых проблем вынимать шайбу:
Далее все делается так, как описано выше. Измеряются остальные зазоры и подбираются необходимые по толщине регулировочные шайбы клапанов. Строго — проводите регулировку тепловых зазоров только на холодном моторе, не более 20 градусов, иначе вся работа может быть насмарку!
