Аэрограф своими руками можно собрать из доступных деталей для небольших декоративных работ по кузову автомобиля. Такой инструмент позволяет наносить краску тонким слоем, создавать линии, переходы и отдельные элементы рисунка, однако по производительности он уступает заводскому оборудованию.
Конструкция аэрографа и принцип распыления
Основу инструмента составляет канал, через который проходит сжатый воздух, емкость с краской и сопло. При выходе воздушной струи в зоне сопла создается разрежение, благодаря которому жидкий состав поступает к месту распыления и дробится на мелкие частицы. Конструкция аэрографа определяет способ смешивания воздуха с материалом, расположение бачка и характер управления факелом.

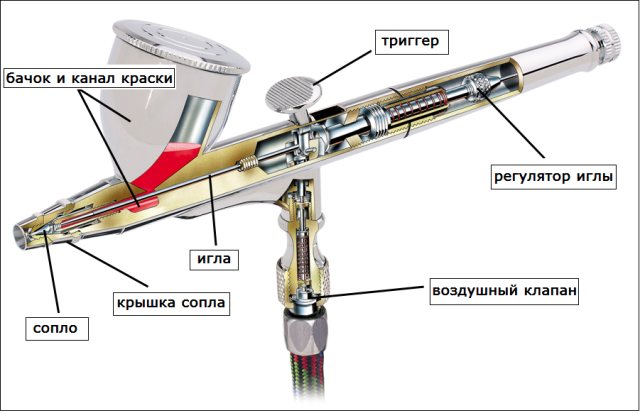

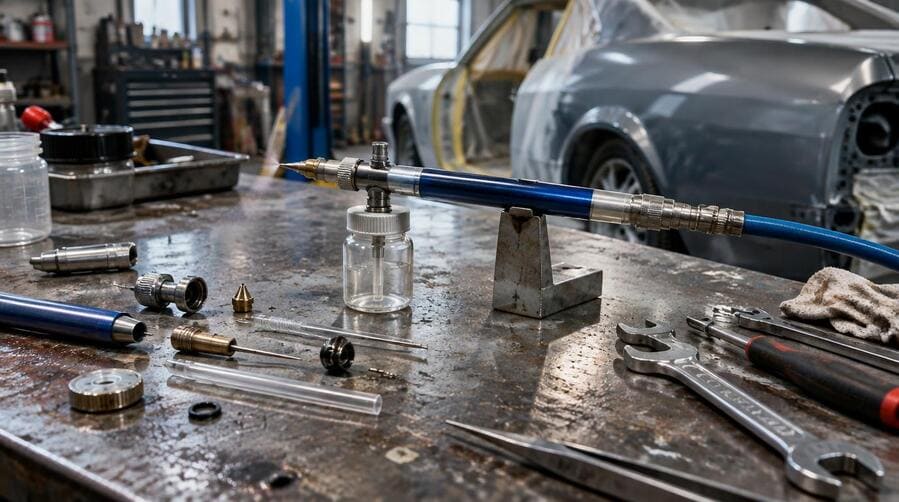

В заводских моделях используются игла, сопло, корпус, клапан подачи воздуха, бачок и управляющий рычаг. Игла регулирует количество материала, проходящего через сопло, а воздушный канал отвечает за формирование струи. Для самодельного варианта часть деталей заменяется простыми элементами, поэтому точность регулировки получается ниже.
| Элемент | Назначение |
|---|---|
| Сопло | Формирует выходную струю и влияет на ширину факела. |
| Емкость | Хранит рабочий состав перед распылением. |
| Воздушный канал | Передает сжатый воздух к зоне смешивания. |
| Трубка | Подает краску из емкости к распылительной части. |
| Клапан | Позволяет управлять подачей воздуха. |
Для понимания устройства полезно учитывать тип подачи материала. В гравитационной схеме емкость располагается сверху, а краска поступает к соплу под действием силы тяжести и воздушного потока. При нижнем расположении бачка используется разрежение, возникающее в воздушном канале. Оба принципа применяются в промышленно изготовленных моделях.
Что понадобится для самодельного инструмента

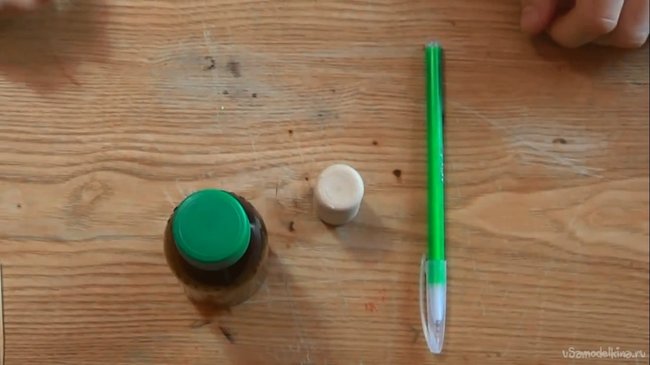

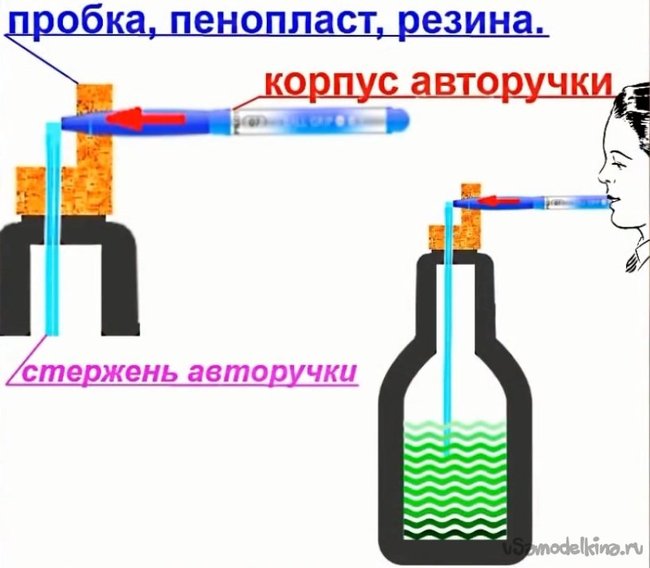

Простейший вариант собирается без сложной механической обработки. Для корпуса распылителя подходит корпус шариковой ручки, для емкости — небольшая стеклянная или пластиковая тара с крышкой, а соединения выполняются с помощью герметика. Дополнительно потребуется тонкая трубка, которая будет проводить краску к соплу.
- корпус шариковой ручки с подходящим внутренним каналом;
- небольшая емкость с плотно закрывающейся крышкой;
- тонкая трубка для материала;
- герметик или состав для надежной фиксации соединений;
- шланг для подачи воздуха;
- компрессор с ресивером и регулятором давления;
- подходящий растворитель для очистки деталей после работы.
Материалы выбираются с учетом используемой краски. Если состав содержит агрессивные растворители, пластиковые детали и обычные уплотнения могут быстро разрушаться. При постоянной работе с автомобильными материалами предпочтительнее химически стойкие соединения и элементы, рассчитанные на контакт с лакокрасочными составами.
Как собрать аэрограф из подручных деталей

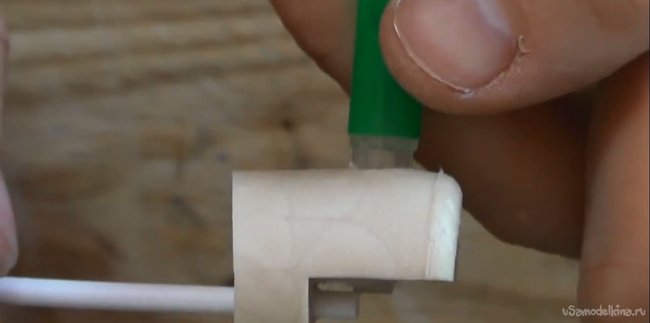

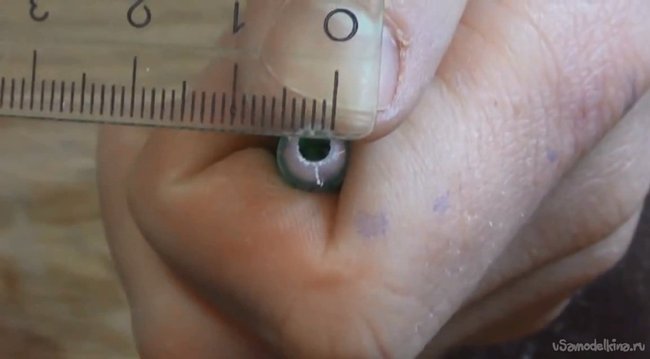

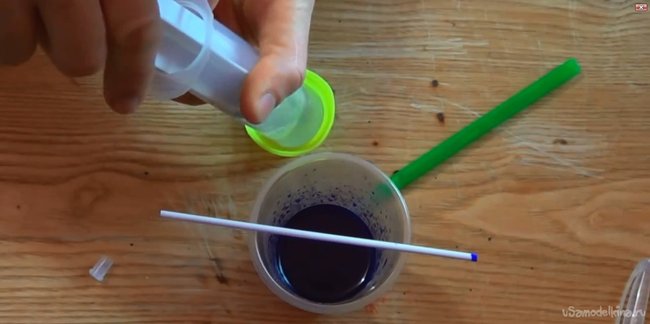

Сначала подготавливается корпус шариковой ручки. Стержень освобождается от остатков чернил, промывается подходящим растворителем и тщательно высушивается. Канал корпуса должен оставаться чистым, поскольку даже небольшое загрязнение способно нарушить равномерность распыления.

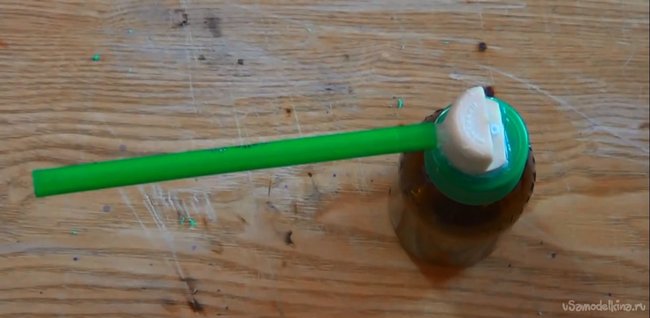

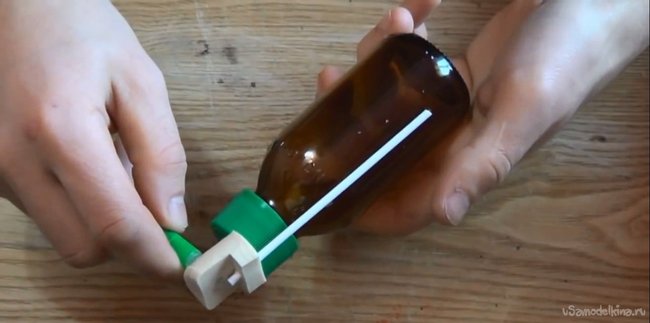

В крышке емкости выполняются два отверстия. Одно используется для трубки подачи краски, второе соединяется с воздушным каналом. Соединения устанавливаются без заметных зазоров и герметизируются. Трубка подачи материала не должна упираться торцом в дно емкости: между концом трубки и поверхностью жидкости либо стенкой должен сохраняться свободный проход.
- Разобрать шариковую ручку и очистить корпус.
- Подготовить емкость и проверить плотность крышки.
- Установить трубку для краски.
- Соединить воздушный шланг с распылительной частью.
- Зафиксировать стыки герметиком.
- Дождаться полного высыхания герметика.
- Проверить проход воздуха без краски.
- Провести пробное распыление на ненужной поверхности.
Главная задача сборки заключается в получении стабильного воздушного потока без подсоса воздуха через случайные щели. Если соединения негерметичны, факел становится нестабильным, а краска может поступать рывками. Поэтому после изготовления устройство проверяют до заправки рабочим материалом.
Подачи воздуха и давление воздуха

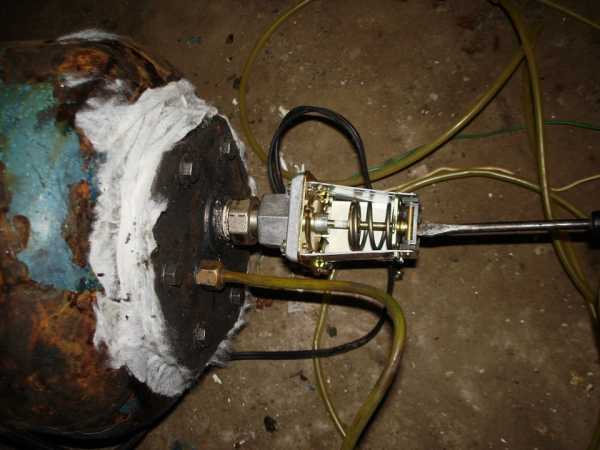

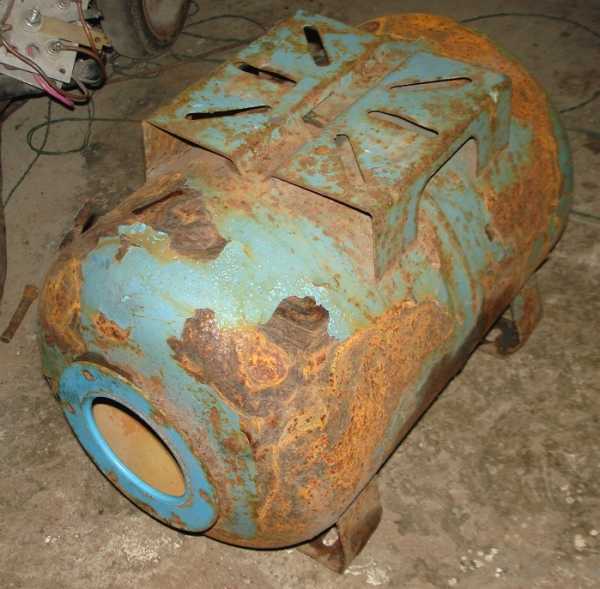

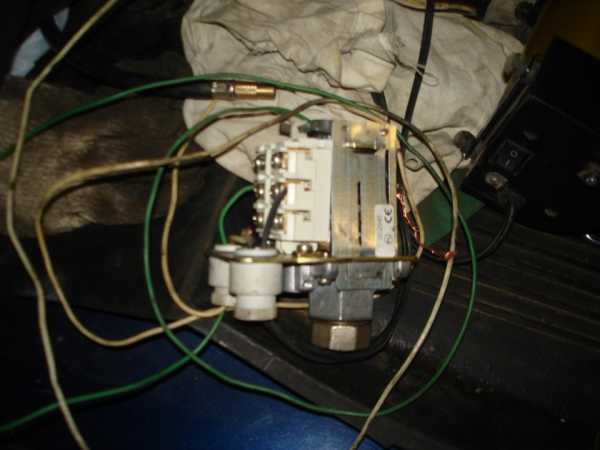

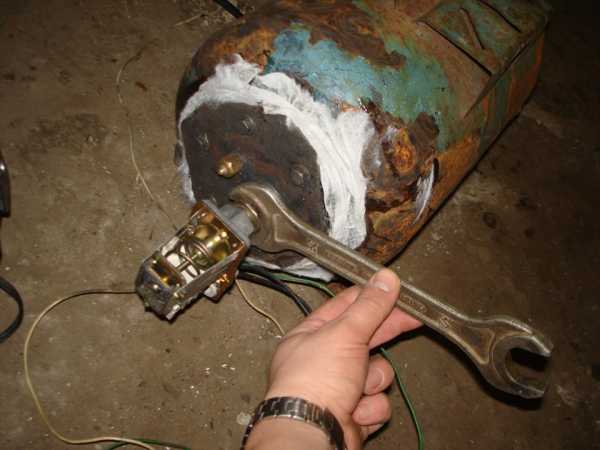

Для работы с автомобильными составами необходим источник сжатого воздуха. Ручное нагнетание подходит только для простых экспериментов с небольшим объемом материала, тогда как покраска кузовных деталей требует более стабильного потока. В практической работе используется компрессор с ресивером, способный поддерживать равномерную подачу.
Давление воздуха подбирается под конкретную краску, сопло и требуемую ширину факела. Слишком слабый поток ухудшает распыление: на поверхности появляются крупные капли и неоднородности. Чрезмерный поток способен чрезмерно разбивать материал, увеличивать туман и способствовать образованию дефектов.
| Признак | Вероятная причина | Действие |
|---|---|---|
| Крупные капли | Недостаточный поток или слишком густая краска | Проверить состав и подачу воздуха |
| Прерывистая струя | Засорение канала или негерметичность | Очистить и проверить соединения |
| Сильный туман | Избыточная воздушная подача | Снизить поток и проверить расстояние |
| Неравномерный факел | Повреждение сопла | Осмотреть распылительную часть |
Как подготовить краску для аэрографа
Краска для распыления должна соответствовать характеристикам оборудования и рекомендациям производителя материала. Слишком вязкий состав плохо проходит через тонкий канал и быстро забивает сопло. Слишком жидкий состав способен давать потеки, особенно при близком расположении распылителя к кузову.
Перед заливкой краску перемешивают и при необходимости разбавляют рекомендованным разбавителем. Пропорцию подбирают по инструкции конкретного материала, поскольку разные составы имеют различную вязкость и требования к нанесению. После подготовки состав желательно процедить, чтобы твердые частицы не попали внутрь канала.
Для пробного нанесения используется небольшое количество состава. Такой подход позволяет проверить факел, подобрать расстояние и оценить расход материала до начала работы с автомобильной деталью.
Подготовка кузова перед нанесением рисунка
Даже качественный аэрограф не компенсирует плохую подготовку поверхности. Кузов очищают от грязи, битума, воска и других загрязнений, после чего поврежденный участок при необходимости ремонтируют и выравнивают. Основание должно быть сухим, обезжиренным и совместимым с выбранной системой покрытия.
Если рисунок наносится поверх существующего лакокрасочного покрытия, сначала проверяют состояние основы. Отслоившийся лак, глубокие царапины и коррозию устраняют до декоративной работы. Участки, которые не должны контактировать с краской, закрывают защитной пленкой и малярной лентой.
Помещение должно иметь хорошее освещение и эффективную вентиляцию. При работе с автомобильными лакокрасочными материалами используются средства индивидуальной защиты, предусмотренные паспортом безопасности конкретного состава. Открытый огонь и источники искр рядом с растворителями исключаются.
Техника нанесения краски

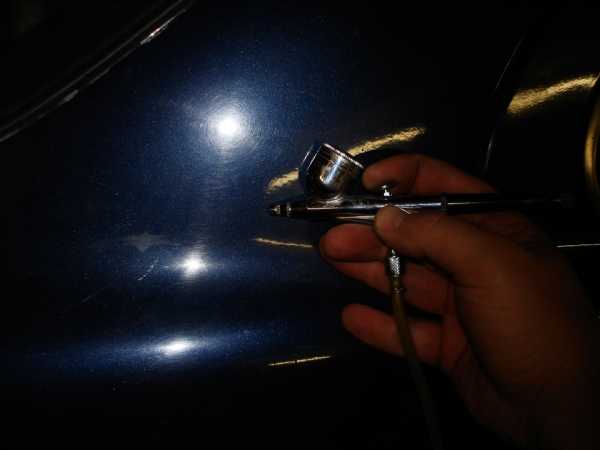

Во время движения аэрограф удерживают на постоянном расстоянии от поверхности. Сопло не задерживают на одном месте, иначе локальный участок получает избыточное количество материала и возникает риск потека. Каждый новый проход выполняют плавно, с небольшим перекрытием предыдущего слоя.
Для тонкой линии увеличивают дистанцию осторожно и уменьшают количество материала. Для более широкого пятна расстояние сокращают, одновременно контролируя скорость движения. Такие настройки подбираются на тестовой поверхности, поскольку фактический результат зависит от краски, давления, сопла и температуры.
- первый слой наносят тонко;
- каждый следующий проход выполняют после выдержки, предусмотренной технологией материала;
- направление движения сохраняют плавным;
- факел проверяют перед каждой серией проходов;
- краску не наносят толстым слоем за один прием.
При создании рисунка полезно сначала нанести легкий контур, затем постепенно увеличить насыщенность отдельных зон. Это дает больше контроля над переходами. Если требуется сложная графика, изображение переносят на кузов через трафарет либо используют заранее подготовленный эскиз.
Очистка и хранение самодельного устройства
После окончания работы краска не должна оставаться внутри корпуса и трубок. Остатки материала удаляют сразу, пока состав не успел полимеризоваться. Для промывки используется растворитель, совместимый с конкретной краской и материалами самого распылителя.
Особое внимание уделяется соплу и воздушному каналу. Засохшие частицы изменяют форму факела и могут полностью перекрыть проход. Игольчатые и тонкие элементы при наличии такой конструкции очищают аккуратно, без усилия и деформации.
Если устройство используется с сольвентными автомобильными материалами, следует учитывать воздействие растворителя на уплотнения. Агрессивная химия способна привести к рассыханию некоторых материалов, поэтому самодельную конструкцию регулярно осматривают перед повторным применением.
Плюсы и ограничения самодельного аэрографа
| Преимущества | Ограничения |
|---|---|
| Низкая стоимость изготовления | Сложнее точно регулировать факел |
| Доступные детали | Ограниченная производительность |
| Простая конструкция | Зависимость от качества самодельных соединений |
| Возможность ремонта руками | Не подходит для всех видов автомобильной окраски |
| Подходит для небольших декоративных задач | Труднее получить стабильный заводской результат |
Такое устройство разумно использовать для небольших элементов, локальной аэрографии, тренировок и экспериментов. Для окраски большой площади кузова производительнее применять специализированный краскопульт или заводской аэрограф с подходящим компрессором. Профессиональная техника обеспечивает более предсказуемую подачу материала и удобную регулировку.
Итоги изготовления и работы
Самодельный аэрограф позволяет получить рабочий инструмент из простых компонентов, если обеспечить герметичность, свободный проход краски и стабильную подачу воздуха. На качество результата сильнее всего влияют подготовка поверхности, свойства краски, состояние сопла, давление и техника движения.
Перед нанесением рисунка на автомобиль устройство проверяют на тестовой панели. Такой этап помогает подобрать режим распыления и избежать дефектов на кузове. При аккуратной сборке и правильной настройке самодельная конструкция способна выполнять небольшие декоративные задачи, однако для масштабной покраски профессиональное оборудование остается более практичным решением.
