Меняем лампу ближнего света на Форд Фокус 2 своими руками

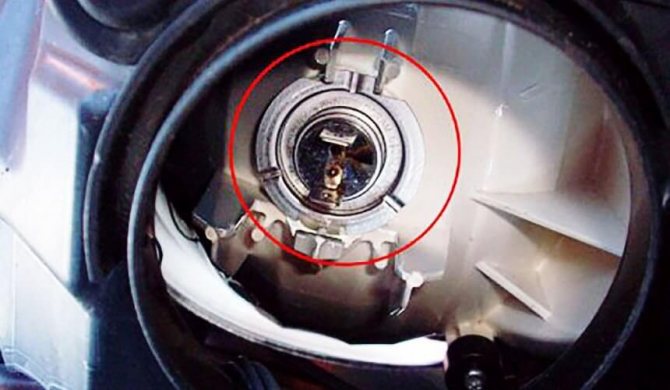

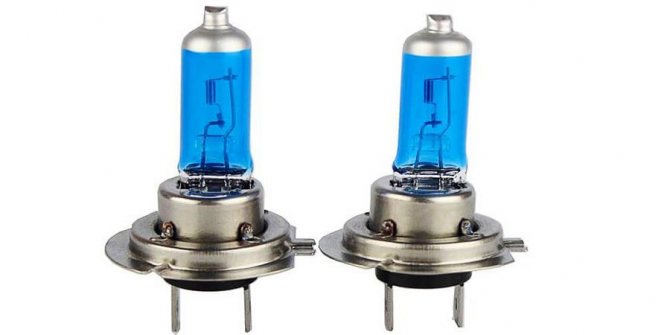

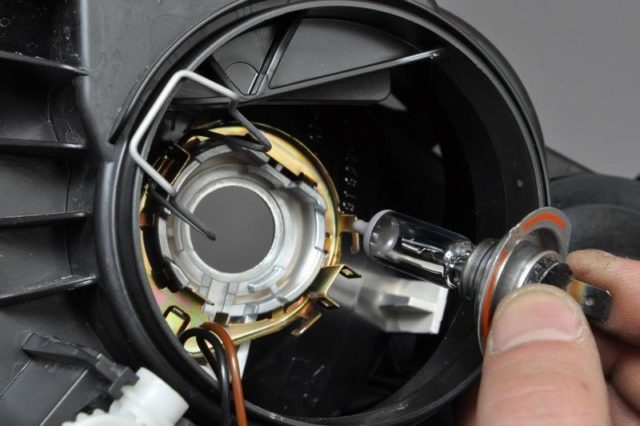

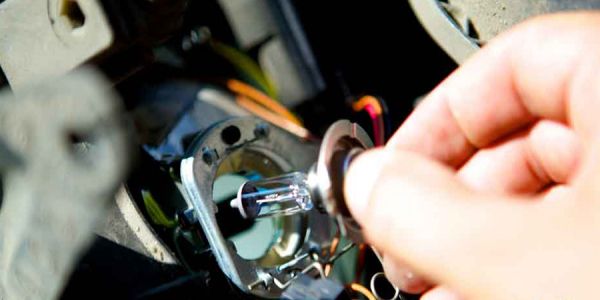

В данной заметке пойдет речь о том как быстро заменить перегоревшие лампочки ближнего света Н7 и Н1 на автомобиле Форд Фокус 2 самостоятельно…



Замена габаритов форд фокус 2 рестайлинг

СНЯТИЕ ЗАДНЕГО ФОНАРЯ, ЗАМЕНА ЛАМП АВТОМОБИЛЯ С КУЗОВОМ СЕДАН
Работа показана на левом заднем фонаре. Замена ламп в правом заднем фонаре выполняется аналогично. Для замены ламп открываем багажник.

Поворачиваем на четверть оборота и вынимаем два фиксатора крышки держателя ламп.



Читайте также:  Тюнинг ВАЗ 21043 — прокаченная четвёрка своими руками



Снимаем крышку.

Нажимаем на два язычка фиксаторов крепления держателя ламп к заднему фонарю: верхний язычок нажимаем вниз, нижний — вверх.

Снимаем держатель ламп. Для замены ламп отсоединять колодку проводов от разъема фонаря не обязательно.

Нажимаем на колбу лампы сигнала торможения, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона. Лампа сигнала торможения P21W мощностью 21 Вт имеет симметричные выступы на корпусе, поэтому устанавливается в патрон в любом положении.

Нажимая на колбу лампы света заднего хода, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона. Лампа света заднего хода P21W мощностью 21 Вт также имеет симметричные выступы на корпусе.

Нажимая на колбу лампы указателя поворота, утапливаем ее в патрон, поворачиваем по часовой стрелке…



Читайте также:  Тонировка своими руками: Лобовое, Боковое стекло, Фары



…и вынимаем из патрона. Лампа PY21W (оранжевого цвета) мощностью 21 Вт имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

Нажимая на колбу лампы заднего противотуманного и габаритного света, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона. Лампа заднего противотуманного и габаритного света P21/4W мощностью 21 и 4 Вт имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны. Для снятия заднего фонаря снимаем крышку.

Нажимаем на фиксатор…

…и отсоединяем колодку проводов от разъема фонаря.

Накидным ключом или головкой «на 10» отворачиваем три гайки крепления заднего фонаря к кузову.

Шпилька со стороны проема крышки багажника длиннее, чем остальные, поэтому отворачивать гайку с нее удобнее высокой головкой.



Читайте также:  Восстановление прозрачности фар без полировки, посредством нанесения лака



Нажимаем на металлический пружинный фиксатор. Этот фиксатор предотвращает падение фонаря при отворачивании гаек его крепления.

Снимаем задний фонарь.

СНЯТИЕ ЗАДНЕГО ФОНАРЯ, ЗАМЕНА ЛАМП АВТОМОБИЛЯ С КУЗОВОМ ХЭТЧБЕК

Работа показана на правом заднем фонаре. Замена ламп в левом заднем фонаре выполняется аналогично.

Для замены ламп открываем дверь багажного отделения.

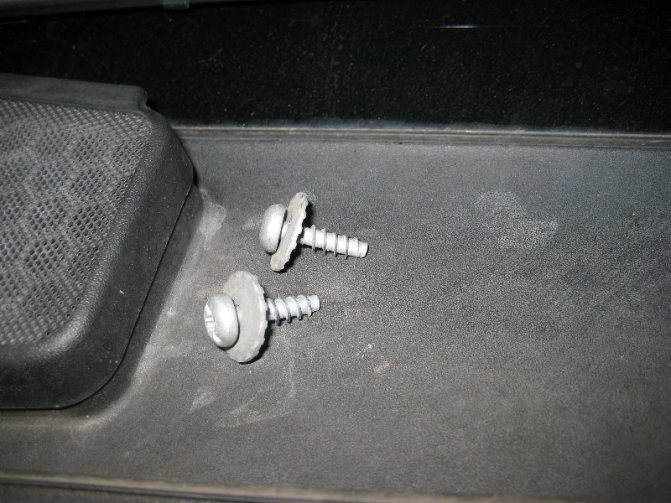

Крестообразной отверткой отворачиваем два самореза крепления заднего фонаря к кузову.

Тянем на себя верхнюю часть корпуса фонаря…

…и выводим его верхний фиксатор из отверстия в кузове.

Продолжая тянуть корпус фонаря на себя, выводим из отверстия в кузове его нижний фиксатор.

Поворачиваем корпус фонаря так, чтобы открылся доступ к патронам ламп.

Поворачиваем против часовой стрелки патрон лампы указателя поворота.

Вынимаем патрон лампы указателя поворота из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем по часовой стрелке и вынимаем из патрона. В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W мощностью 21 Вт. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

Поворачиваем против часовой стрелки патрон лампы сигнала торможения и габаритного света.



Читайте также:  Задние фары своими руками. Светодиодные задние фонари и передние ангельские глазки своими руками.



Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем по часовой стрелке и вынимаем из патрона. Комбинированная двухнитевая лампа сигнала торможения и габаритного света красного цвета имеет обозначение PR21/5W и мощность 21 и 5 Вт. Лампа имеет несимметричные выступы на корпусе, которые позволяют установить ее в пазы патрона только в одном положении. Устанавливаем новые лампы в обратной последовательности.

Для снятия фонаря достаточно вынуть из корпуса фонаря оба патрона — с лампой указателя поворота и лампой сигнала торможения и габаритного света.

Замена лампочки переднего поворотника Форд Фокус

Теперь давайте узнаем, как поменять лампу поворотника в блоке фары Форд Фокуса третьего поколения.

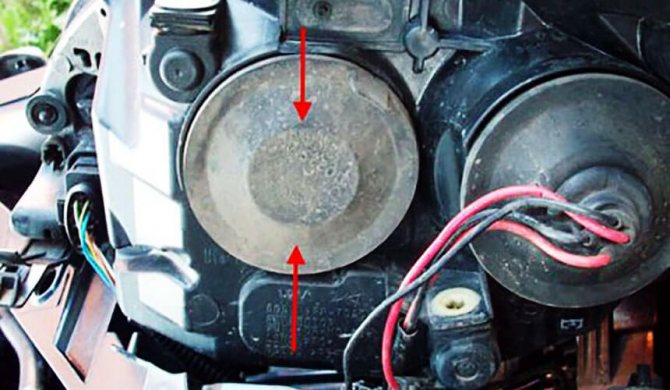

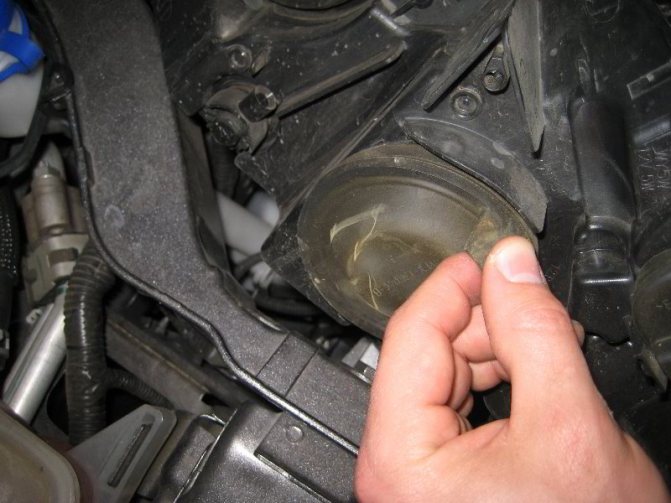

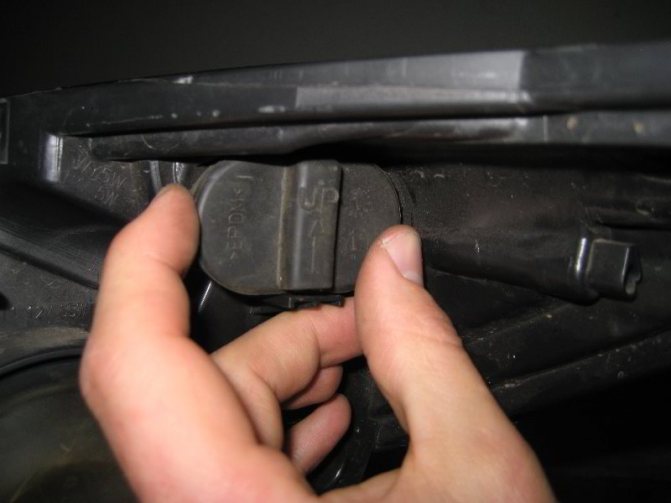

Поверните пластиковую крышку против часовой стрелки на 1/4 оборота

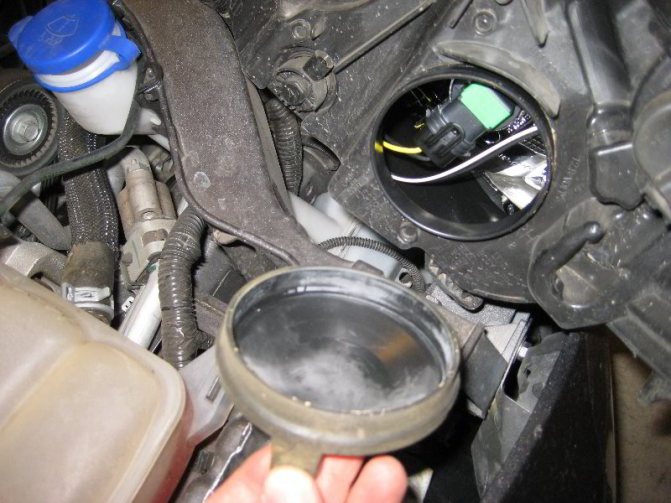

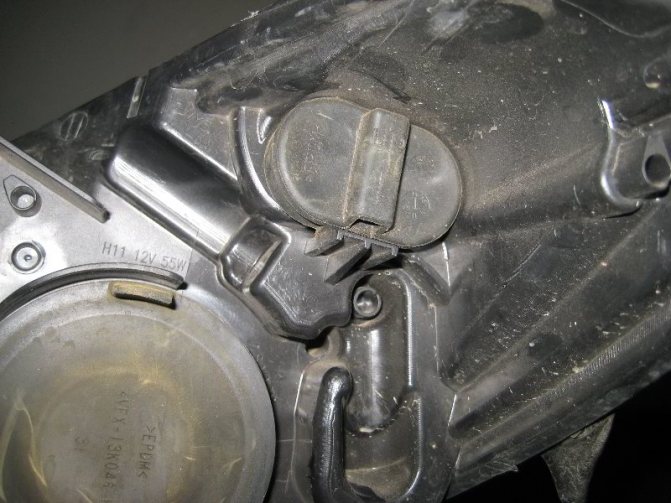

Снятая пластиковая крышка, открывающая доступ на лампе поворотника

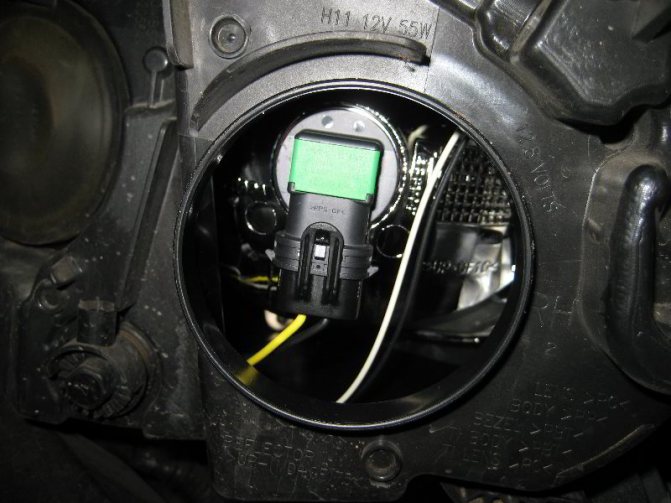

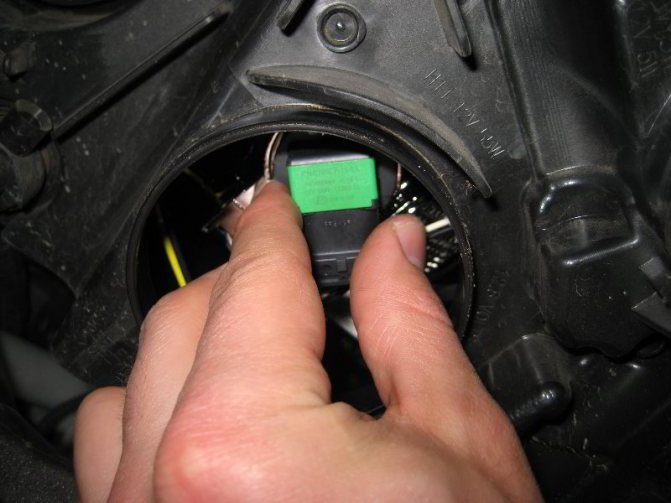

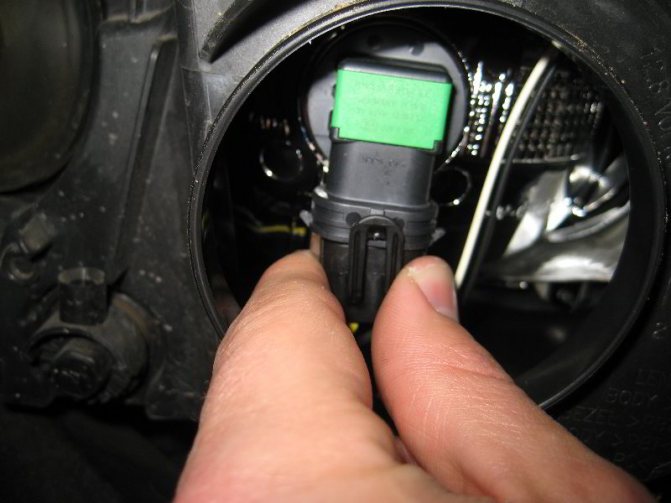

Разъем питания лампы поворотника

Для того чтобы поменять лампочку поворотника в фаре, необходимо для начала снять пластиковую крышку-защиту, повернув ее на 1/4 оборота против часовой стрелки.

Открутив крышку, вы получите доступ к разъему питания лампы

Поверните разъем с лампой на 1/4 оборота против часовой стрелки

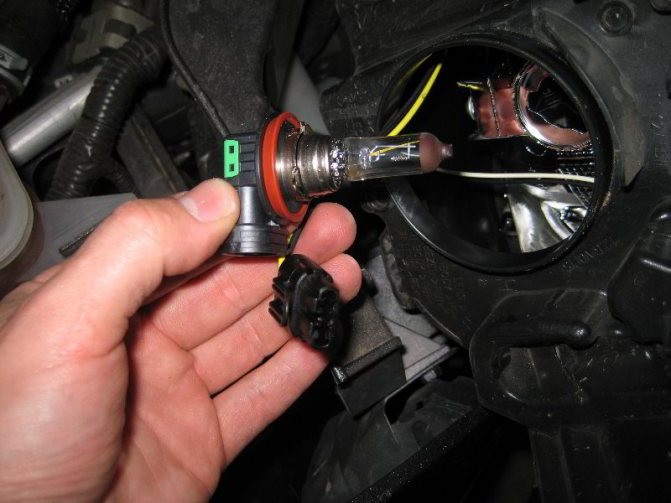

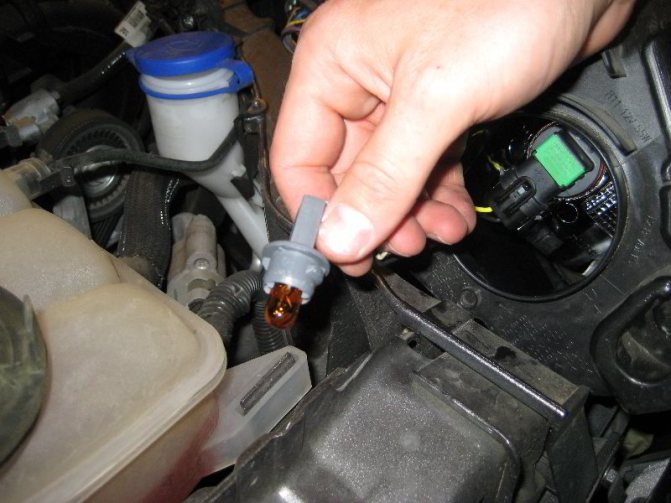

Вытащите лампу с разъемом питания и проводами

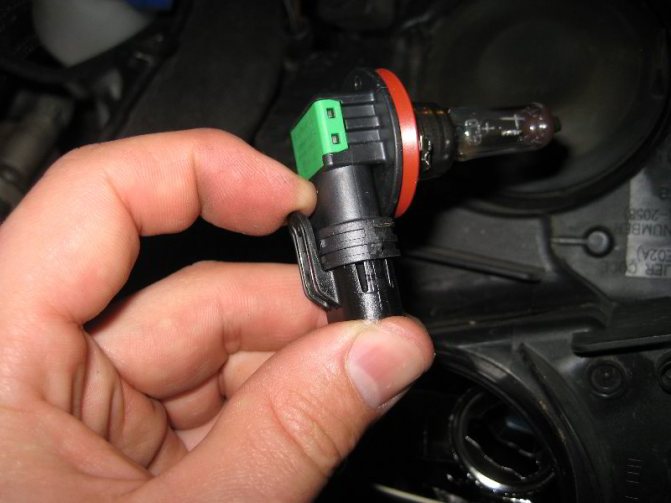

Отсоедините лампу от разъема питания

Получив доступ к лампе поворотника, вам необходимо повернуть пластиковый разъем питания лампы на 1/4 оборота против часовой стрелки. Далее вытащите разъем вместе с лампочкой из фары.

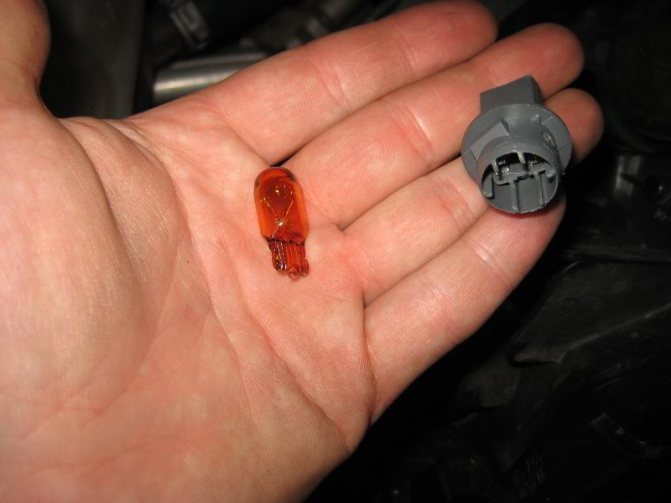

Далее вытащите из разъема старую лампу и установите новую лампу # 7440 (PY21W — 21 Вт).

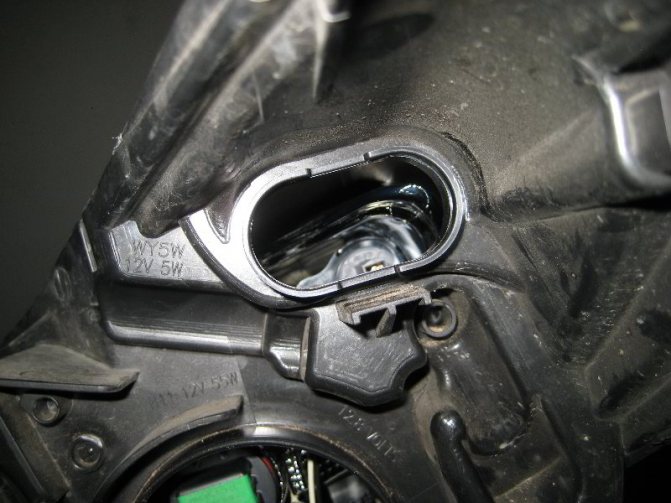

Гнездо лампы поворотника в фаре

Поверните лампу на 1/4 оборота по часовой стрелке, чтобы установить ее в фару

Установите назад пластиковую крышку, повернув ее по часовой стрелке

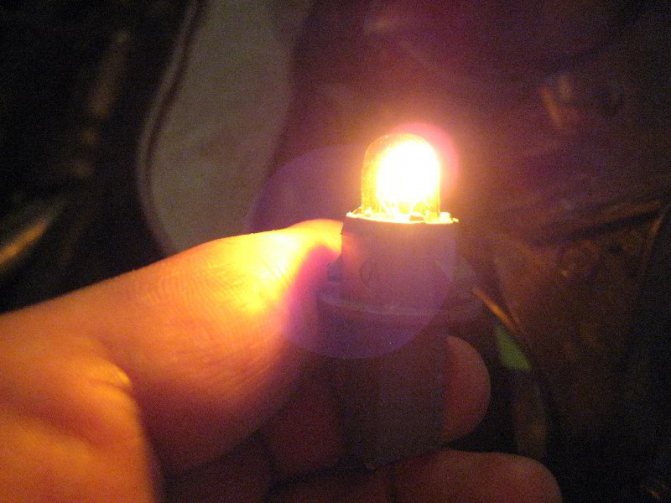

Вставьте новую лампу в разъем питания и установите ее затем в корпус фары, вставив в соответствующее гнездо. Далее поверните лампу на 1/4 оборота по часовой стрелке, чтобы закрепить лампу в фаре.

Не забудьте установить пластиковую крышку фары на место, повернув ее на 1/4 оборота по часовой стрелке.
