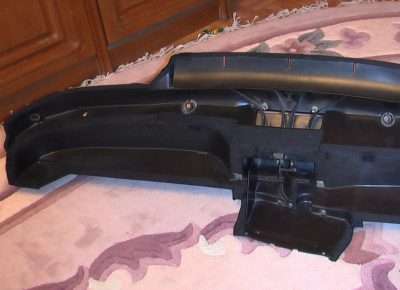

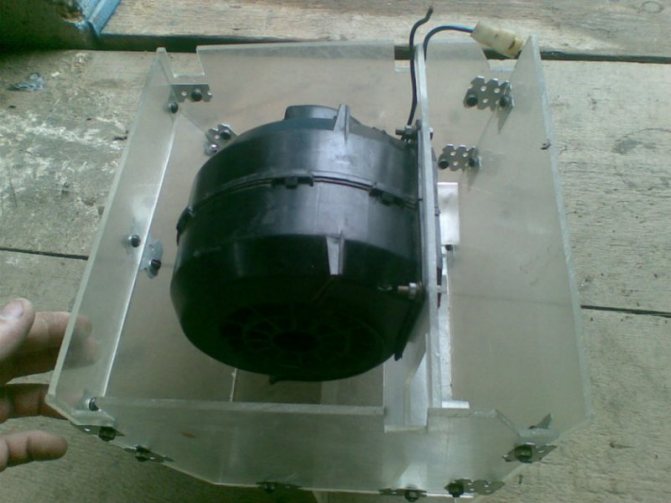

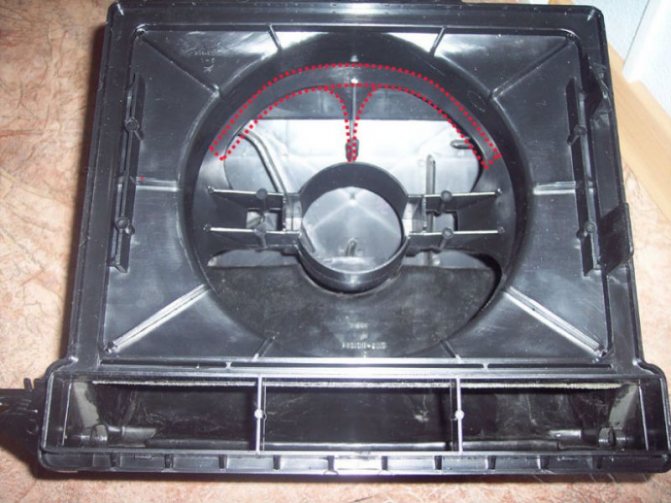

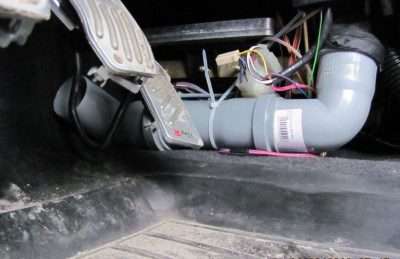

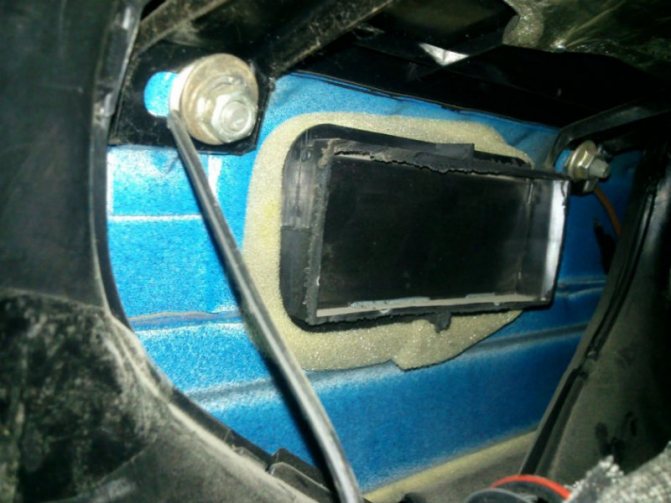

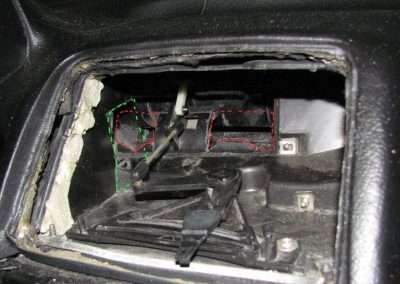

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать доступные в свободной продаже сантехнические манжеты и шланги. По обоим бокам и в дне нового корпуса печки вырезаются отверстия, соответствующие наружному диаметру манжет. В них вставляются сантехнические шланги — боковые соединяются, соответственно, с левым и правым воздуховодами, нижние же предназначены для вывода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

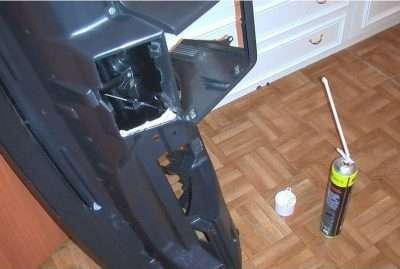

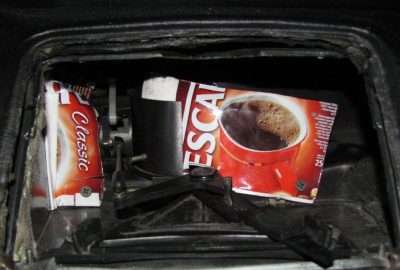

Для обогрева ног задних пассажиров можно дополнительно врезать дополнительно пару шланг большей длины. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватит на все. Места соединения шлаг и боковых воздуховодов необходимо также тщательно загерметизировать, для исключения утечек теплого воздуха.
Такой тюнинг, выполненный своими руками, позволит повысить ее эффективность в 2-3 раза, как в части обогрева салона, так и относительно качества обдува стекол. Ведь именно недостаточный поток теплого воздуха не позволяет предотвращать запотевание окон у автомобилей ВАЗ 2107. Вместе с тем модернизация не требует значительных затрат и доступна каждому.
Следует помнить, что установка улитки, так же как и замена двигателя, требует замены выключателя. К тому же необходимо убедиться, что установленный в цепи печки предохранитель имеет номинальный ток, достаточный для работы модернизированной печки. Перед окончательным монтажом сделанной своими руками конструкции рекомендуется включить электрооборудование печки напрямую, чтобы убедится в его работоспособности и правильности подключения.
Система отопления и вентиляции в автомобиле служит для того, чтобы создать комфортный микроклимат в салоне авто. Вентиляцию и отопление салона ВАЗ 2107 обеспечивает воздух, забираемый снаружи. В саму систему он поступает через отверстия капота в виде решетки.
В коробке воздухопритока, что расположена в задней части отсека мотора и изолирована от него уплотнителем из резины, воздух отделяется от дождевой воды. Последняя стекает наружу, а воздух переходит в отопитель. Отверстие в нем закрывается крышкой воздухопритока. Когда автомобиль движется, часть воздуха по воздуховоду отводится от коробки к центральным воздушным диффузорам, расположенным на .
Устройство печки в ВАЗ-2107
Сам отопитель располагается в салоне ВАЗ 2107 и крепится к перегородке отсека двигателя 4 шпильками. Место соединения с кузовом авто герметизировано резиновым уплотнителем. Печка состоит из:
- кожуха вентилятора,
- кожуха радиатора, имеющего крышку воздухопритока,
- кожуха вентилятора с крышкой воздухораспределителя.
Воздух, проходящий через отопитель, подогревается, при необходимости, жидкостным радиатором, что расположен в кожухе. читайте как заменить кран отопителя.
Имеет патрубки: подводящий и отводящий. Они выведены в отсек двигателя и подсоединены к охлаждающей системе автомобильного двигателя. Резиновым уплотнителем герметизировано отверстие их вывода. Он закреплен двумя саморезами. Кран отопителя встроен в подводящий патрубок. Он регулирует поступление охлаждающей жидкости. А управлять им можно гибкой тягой от рычага в блоке управления системой вентиляции. Последний расположен на панели приборов.

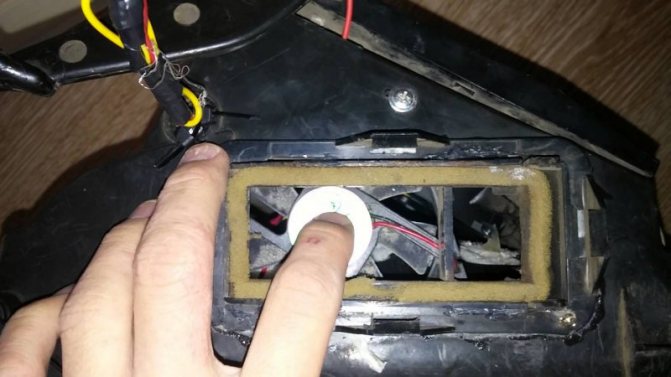

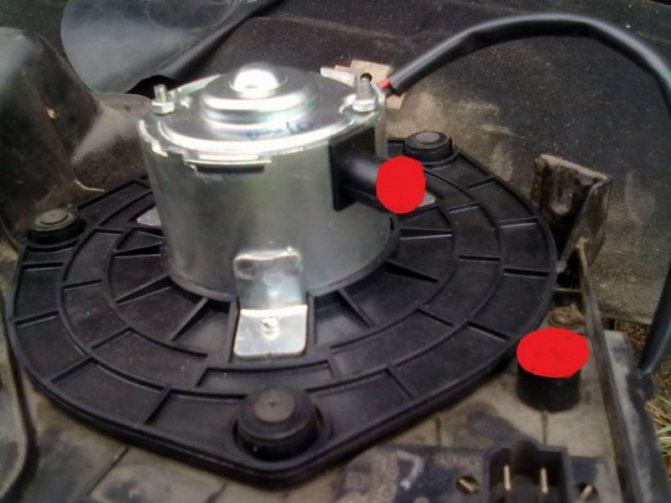

Под радиатором установлен вентилятор печки ВАЗ 2107. Его электродвигатель с крыльчаткой установлен на 2 эластичных подушках, которые помещены в направляющий кожух. Дополнительный резистор встроен в цепь питания электродвигателя. Он обеспечивает двухскоростной режим вращения вентилятора, включить который можно переключателем на панели приборов, имеющим три позиции работы.
Воздуховоды, отходящие от кожуха вентилятора печки, направляют воздух не только к дефлекторам, обдувающим боковые стекла, но и к воздуховоду, обдувающему ветровое стекло.
Управлять воздушными потоками можно закрытием и открытием крышек и заслонок отопителя. Сама же крышка воздухопритока и заслонки воздуховодов управляются тягами от рычагов на блоке управления. А вот воздухораспределительная крышка кожуха управляется рычагом, что расположен на ней. Схема устройства печки представлена на фото 1.
Детали системы вентиляции и отопления автомобиля ВАЗ 2107 1 — левый воздуховод обогрева бокового стекла; 2 — воздуховод обогрева ветрового стекла; 3 — кожух радиатора отопителя; 4 — крышка воздухопритока; 5 — радиатор отопителя; 6 — кран отопителя; 7 — отводящий патрубок радиатора; 8 — подводящий патрубок радиатора; 9 — правый воздуховод обогрева бокового стекла; 10 — дефлектор; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 14 -вентилятор отопителя; 15 — рычаг воздухораспределительной крышки; 16 — кожух вентилятора отопителя; 17 — тяги управления; 18 — кронштейн рычагов управления; 19 — центральный воздуховод
Среди основных неисправностей системы отопления ВАЗ 2107:
- течь радиатора, крана, патрубков или соединений между ними;
- неисправность переключателя имеющихся режимов работы электровентилятора,
- повреждение проводов устройства или окисление их соединений;
- поломка электровентилятора.
При более сложных неисправностях может потребоваться .
