Деформация задней части кузова — одна из распространенных проблем после дорожно-транспортных происшествий, наезда на препятствие или неудачного ремонта. Даже относительно небольшой удар в задний бампер способен передать нагрузку на усилитель, панели пола багажника, задние лонжероны и боковые элементы кузова. В результате крышка багажника начинает закрываться с перекосом, зазоры между кузовными деталями становятся неодинаковыми, фонари устанавливаются не на штатные места, а автомобиль визуально может выглядеть «смещенным» относительно продольной оси. Если повреждены только съемные элементы, полноценная кузовная вытяжка не требуется. Но когда геометрия силовой части кузова нарушена, простой заменой бампера проблему устранить невозможно.
Вытяжка задней части автомобиля представляет собой восстановление геометрии кузова с помощью контролируемого приложения усилия. При серьезных повреждениях эту работу выполняют на стапеле или другом специализированном кузовном оборудовании, где кузов фиксируется, а деформированные элементы постепенно возвращаются в расчетное положение. Важно понимать, что задача заключается не в том, чтобы просто «потянуть металл назад». Необходимо восстановить взаимное расположение контрольных точек, правильные зазоры, положение проемов и силовых элементов. Неправильная вытяжка способна оставить скрытые напряжения в металле и привести к проблемам уже после завершения ремонта.
Когда заднюю часть автомобиля действительно необходимо вытягивать
После удара далеко не всегда требуется кузовная вытяжка. Например, при легком контакте с препятствием могут пострадать пластиковый бампер, его крепления или декоративные элементы, тогда как силовая структура кузова останется без существенных изменений. В такой ситуации достаточно заменить или восстановить поврежденные детали. Совершенно другая картина возникает после сильного удара в заднюю часть, особенно если столкновение пришлось непосредственно в область багажника, заднего лонжерона или одного из задних углов кузова.
О необходимости проверки геометрии говорят несколько характерных признаков. Один из наиболее заметных — изменение зазоров между крышкой багажника и задними крыльями. Если с одной стороны щель стала значительно меньше, а с другой увеличилась, причиной может быть не только неправильно установленная крышка, но и смещение самого кузова. Аналогичная ситуация возникает с задними фонарями: после аварии их крепления могут оказаться выше, ниже или глубже относительно противоположной стороны. Иногда визуально заметно, что задняя панель имеет складку, а пол багажника поднялся или сместился.
Еще один важный признак — изменение положения автомобиля относительно его продольной оси. При диагональном ударе заднюю часть может сместить в сторону, поэтому автомобиль при осмотре сзади выглядит как будто слегка «кривым». В более тяжелых случаях последствия деформации проявляются уже во время движения: меняется поведение автомобиля, появляются проблемы с установкой элементов подвески, нарушаются углы установки колес. Однако связывать любое изменение управляемости только с кузовом нельзя — после аварии необходимо отдельно проверять подвеску, колесные диски, ступицы и другие узлы.
Какие элементы задней части кузова могут быть деформированы
Задняя часть автомобиля представляет собой не одну деталь, а систему взаимосвязанных элементов. Снаружи расположены бампер, крышка багажника, задние крылья и фонари. Под ними находятся усилитель бампера, задняя панель, элементы пола багажника и силовые продольные детали. В зависимости от конструкции автомобиля в эту зону входят задние лонжероны, поперечины, ниши запасного колеса, крепления подвески и другие элементы.
При прямом ударе сзади нагрузка обычно распространяется от задней панели в сторону пола и продольных элементов. Если удар пришелся под углом, ситуация становится сложнее: один из задних углов может уйти внутрь, а противоположная часть кузова получить дополнительное растяжение. При этом внешняя панель иногда выглядит относительно целой, тогда как расположенная под ней силовая конструкция уже имеет серьезное смещение.
Особое внимание уделяют задним лонжеронам. Они участвуют в восприятии нагрузок и являются важной частью силовой структуры кузова. Если лонжерон получил залом, сильное боковое смещение или изменение длины, его восстановление требует контроля по контрольным размерам конкретной модели. Простое выравнивание внешней поверхности еще не означает, что силовой элемент вернулся в правильное положение.
Почему нельзя вытягивать кузов без предварительной диагностики
Главная ошибка при восстановлении деформированного кузова — начинать тянуть металл до определения характера повреждения. Сначала необходимо установить, какие элементы сместились, в каком направлении произошло перемещение и какие точки кузова должны быть использованы в качестве ориентиров. Современные кузова рассчитаны на определенную последовательность деформации при аварии, поэтому поврежденная зона может иметь несколько одновременно измененных размеров.
Перед ремонтом автомобиль осматривают визуально, измеряют проемы и сравнивают положение симметричных точек. При наличии технической документации используются контрольные размеры кузова конкретной модели. На кузовном стапеле геометрию можно проверять с помощью измерительной системы, шаблонов или других приспособлений. Важно сравнивать не только расстояния между отдельными точками, но и диагонали. Если симметричные диагональные размеры отличаются, это может указывать на смещение кузовной структуры.
Кроме кузова, после сильного удара необходимо проверить элементы задней подвески, тормозную систему, топливный бак и его крепления, выпускную систему, электропроводку и детали, расположенные в зоне деформации. В некоторых автомобилях рядом с задней частью находятся электронные блоки и элементы системы помощи водителю. Их повреждение может быть незаметно при обычном визуальном осмотре.

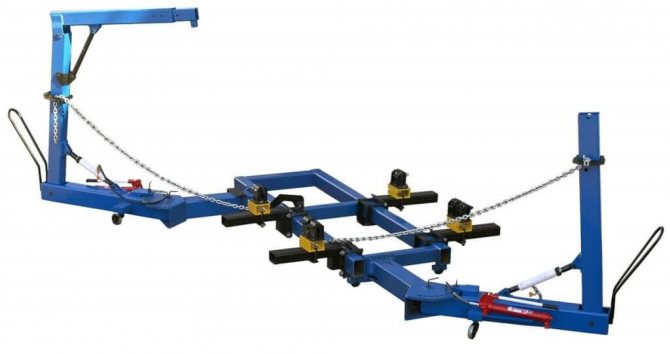

Как выполняется вытяжка задней части на стапеле
Профессиональная вытяжка начинается с надежной фиксации кузова. Автомобиль устанавливают на стапель, после чего его крепят в предусмотренных производителем или технологией ремонта местах. Смысл фиксации заключается в том, чтобы при приложении усилия поврежденная зона перемещалась относительно контролируемой базы, а не весь автомобиль целиком.
После фиксации к деформированному элементу присоединяют тяговые приспособления. В зависимости от характера повреждения усилие может прикладываться назад, в сторону, вверх или вниз. При сложной деформации используется несколько направлений вытяжки. Например, если задний лонжерон одновременно ушел внутрь и вверх, воздействовать на него только горизонтально недостаточно. Геометрию восстанавливают поэтапно, контролируя положение кузова после каждого изменения нагрузки.
Для создания усилия применяются гидравлические цилиндры, тяговые башни и специальные цепные системы. Гидравлическое оборудование позволяет плавно увеличивать нагрузку и контролировать процесс. Резкие рывки нежелательны, поскольку они могут привести к дополнительной деформации металла или повреждению соседних участков.
Важнейший принцип кузовного ремонта заключается в постепенности. Сначала устраняют основные смещения силовой структуры, затем переходят к менее значительным деформациям. После каждого этапа контролируют контрольные точки. Если тянуть кузов без промежуточных измерений, можно получить ситуацию, когда одна область окажется близка к штатному размеру, но другая при этом уйдет еще дальше от нормы.
Вытяжка заднего лонжерона
Задний лонжерон часто становится одним из ключевых элементов при восстановлении автомобиля после сильного удара. Если он получил небольшое плавное смещение, металл иногда удается вернуть в исходное положение контролируемой вытяжкой. При наличии выраженного залома или разрушения металла ремонтная технология определяется конструкцией конкретного автомобиля и характером повреждения.
Лонжерон нельзя оценивать только по внешнему виду. Даже после устранения заметной складки его длина, высота и положение относительно противоположной стороны могут отличаться от требуемых. Поэтому после вытяжки контролируют несколько размеров. Важны расстояния между контрольными точками, положение креплений, взаимное расположение задней подвески и кузовных проемов.
Особенно внимательно необходимо относиться к местам соединения лонжерона с другими элементами. Металл в зоне заводских соединений может получить остаточную деформацию, а сварные швы — повреждения. Если в процессе ремонта обнаружены трещины, разрывы или чрезмерно растянутые участки, восстановление проводят с учетом технологии производителя автомобиля.
Можно ли вытянуть заднюю часть автомобиля своими руками
В гаражных условиях можно выполнить ряд работ с навесными кузовными деталями, но полноценное восстановление деформированной силовой структуры автомобиля значительно сложнее. Главная проблема заключается не только в создании тягового усилия, а в контроле направления перемещения и конечной геометрии. Домкрат, лебедка, трос или цепь сами по себе не обеспечивают точного восстановления кузова.
Особенно опасна попытка привязать автомобиль к неподвижному объекту и тянуть поврежденную часть другой машиной. Такой способ не позволяет нормально контролировать усилие и направление нагрузки. Кроме того, цепь или трос при разрушении крепления могут резко переместиться и создать серьезную опасность для людей и автомобиля.
Если повреждена только съемная деталь, самостоятельный ремонт может быть вполне реалистичным. Например, пластиковый бампер, крышку багажника или отдельный кронштейн в ряде случаев можно заменить без сложного кузовного оборудования. Но при подозрении на смещение лонжерона, пола багажника или других силовых элементов разумнее провести диагностику на специализированном оборудовании.
Как определить, что заднюю часть вытянули правильно
Ориентироваться только на внешний вид автомобиля после ремонта нельзя. Кузов может выглядеть аккуратно, но при этом иметь неправильную геометрию. Проверка должна включать измерение контрольных точек и оценку взаимного положения основных элементов. Для конкретного автомобиля нормативные размеры следует брать из технической документации производителя или профессиональных кузовных баз данных.
После восстановления необходимо проверить зазоры крышки багажника, задних дверей и других соседних элементов, если они находились в зоне удара. Крышка должна открываться и закрываться без чрезмерного усилия, а ее положение относительно задних крыльев должно быть симметричным. Фонари и бампер также должны устанавливаться без необходимости компенсировать геометрическую ошибку чрезмерным смещением креплений.
Отдельно проверяется ходовая часть. После серьезной аварии даже правильно восстановленный кузов не гарантирует нормального положения колес. Необходимо убедиться, что элементы задней подвески не погнуты, крепления не получили смещения, а углы установки колес соответствуют требованиям производителя. При наличии регулируемых параметров их проверяют на стенде сход-развала.
Что происходит с металлом при вытяжке
Кузовной металл при деформации не просто перемещается целиком. В некоторых местах он растягивается, в других сжимается и образует складки. Поэтому после сильного удара невозможно всегда получить первоначальную форму простым обратным движением. Часть металла может потерять исходную геометрию и потребовать дополнительной правки или замены.
Современные кузова изготавливаются из сталей с разными механическими свойствами. На одном автомобиле могут использоваться обычные низкоуглеродистые стали, высокопрочные стали и другие материалы. Их поведение при деформации и ремонте различается. Именно поэтому универсальная технология «как тянуть любой кузов» не существует.
В некоторых случаях попытка вернуть сильно поврежденную деталь в первоначальную форму оказывается менее рациональной, чем замена поврежденного участка по заводской технологии. Решение зависит от степени деформации, материала, расположения повреждения и требований производителя. Особенно внимательно следует относиться к элементам, которые непосредственно участвуют в формировании силовой структуры кузова.
Как вытягивают заднюю часть после бокового удара
Боковой удар в задний угол автомобиля отличается от прямого столкновения. Здесь задняя часть может получить сразу несколько направлений смещения. Например, угол кузова способен уйти внутрь и одновременно переместиться вперед относительно продольной оси. При этом противоположная сторона может практически не пострадать визуально.
Для восстановления такой деформации недостаточно просто потянуть поврежденный угол наружу. Сначала определяют направление основного смещения, затем фиксируют кузов и формируют последовательность приложения усилий. Контроль диагоналей особенно важен, поскольку при диагональной деформации именно они позволяют обнаружить изменение геометрии, которое не всегда видно по отдельным зазорам.
Восстановление пола багажника после удара
Пол багажника может деформироваться даже тогда, когда крышка и бампер внешне повреждены незначительно. В результате удара металл пола способен получить волну, подняться в районе задней панели или деформироваться около ниши запасного колеса. Иногда такие изменения закрыты ковролином и становятся заметны только после разборки.
При ремонте важно восстановить не только визуально ровную поверхность, но и правильное положение элементов, связанных с полом. Если в деформированной зоне находятся крепления оборудования, бака, запасного колеса или элементов подвески, их положение проверяют отдельно. После завершения кузовных работ необходимо восстановить антикоррозионную защиту и герметизацию швов, поскольку поврежденные заводские покрытия могут стать причиной коррозии.
Когда поврежденный элемент лучше заменить
Вытяжка имеет свои ограничения. Если металл получил сильное растяжение, имеет многочисленные складки, разрывы или повреждения в ответственной зоне, ремонт может потребовать замены элемента или его части. Решение принимают после оценки состояния металла и требований технологии ремонта конкретной модели.
Замена также может быть предпочтительнее, если поврежденный элемент является съемным и доступен в качестве отдельной детали. Например, при серьезной деформации крышки багажника нет смысла восстанавливать ее любой ценой, если замена позволяет получить правильную геометрию проема. При этом новая деталь все равно должна быть правильно выставлена после проверки самого кузова.
Подготовка автомобиля к кузовной вытяжке
Перед установкой на стапель автомобиль разбирают в объеме, необходимом для доступа к поврежденной зоне и оценки скрытых деформаций. Снимают поврежденные наружные элементы, освобождают места крепления тягового оборудования, при необходимости демонтируют детали салона и багажного отделения. Если оставить закрывающие элементы на месте, они могут скрыть повреждения и мешать контролю.
Одновременно проводится осмотр мест крепления кузова и подвески. После серьезного столкновения нельзя автоматически считать неповрежденными детали, которые визуально сохранили форму. Нагрузка передается по силовым элементам, поэтому окончательный объем ремонта устанавливают после измерения кузова и разбора зоны удара.

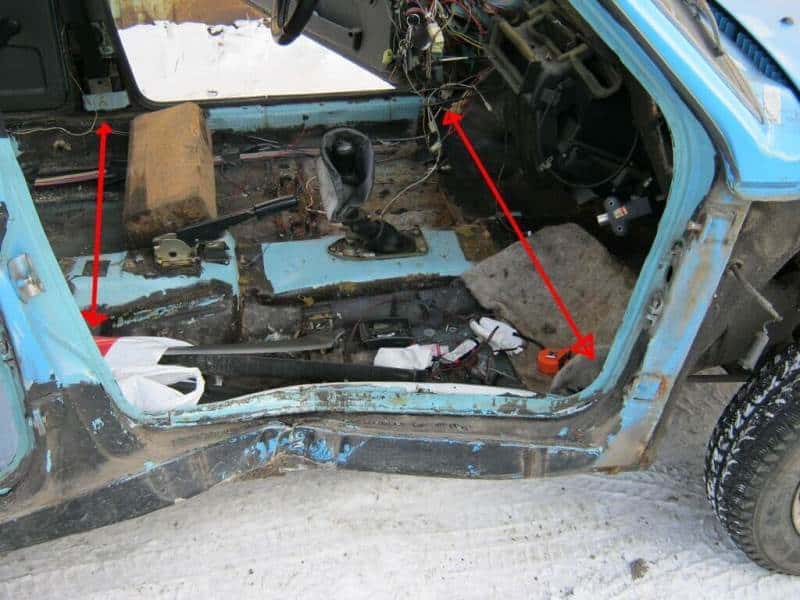

Особенности ремонта старых автомобилей
При восстановлении автомобилей с большим возрастом приходится учитывать состояние металла. На кузове могут присутствовать участки коррозии, предыдущие сварные ремонты, усилители кустарного изготовления и многочисленные слои старого покрытия. Такие особенности влияют на поведение металла при приложении усилия.
У старого автомобиля также может отсутствовать точная информация о первоначальном состоянии кузова. Поэтому особенно важно сравнивать симметричные точки и учитывать сохранившиеся заводские размеры. Если кузов уже ремонтировался после предыдущего ДТП, одна из сторон может иметь небольшое отклонение еще до нового повреждения. В такой ситуации ориентироваться только на визуальную симметрию недостаточно.
Частые ошибки при вытяжке задней части кузова
Одна из наиболее распространенных ошибок — попытка устранить видимую складку без восстановления общей геометрии. В результате панель может выглядеть ровнее, но силовой элемент остается смещенным. Другая проблема возникает при использовании неподходящих точек крепления тягового оборудования. Нагрузка должна передаваться на элементы, которые способны безопасно воспринимать усилие в конкретной технологической схеме.
Еще одна ошибка — чрезмерное усилие. Кузов не следует пытаться возвращать на место одним резким движением. Правильная вытяжка предполагает постепенное изменение положения конструкции с постоянным контролем размеров. Наконец, нельзя заканчивать ремонт сразу после того, как закрылась крышка багажника и визуально выровнялись зазоры. Необходима проверка геометрии и состояния сопряженных узлов.
Что проверить после восстановления задней части автомобиля
После завершения вытяжки необходимо оценить кузов комплексно. Проверяют контрольные размеры, проем багажника, положение задней панели, лонжеронов и креплений, а также состояние сварных соединений. Затем устанавливают или заменяют наружные элементы и оценивают зазоры между соседними деталями.
Отдельно проверяют подвеску и колесную геометрию. После серьезного удара желательно выполнить диагностику тормозной системы и осмотреть элементы топливной и выхлопной систем, расположенные в зоне столкновения. Электрические разъемы и проводку также необходимо проверить на повреждения и следы контакта с деформированными деталями.
После кузовного ремонта следует внимательно отнестись к герметизации. Разрушенные заводские герметики и антикоррозионные покрытия необходимо восстановить. В противном случае влага может проникать в полости кузова, а скрытая коррозия через некоторое время снова проявится на отремонтированном участке.
Видео
Итоги
Вытяжка задней части автомобиля — это восстановление геометрии кузова, а не простое выравнивание погнутого металла. При легких повреждениях можно ограничиться ремонтом или заменой наружных деталей, но при смещении лонжеронов, пола багажника и других силовых элементов требуется полноценная диагностика и контроль размеров. Наиболее надежный вариант для серьезных повреждений — использование стапеля, измерительного оборудования и технологии ремонта, соответствующей конструкции конкретного автомобиля.
Самостоятельные попытки тянуть серьезно поврежденный кузов с помощью троса, лебедки или случайно выбранных точек крепления не позволяют обеспечить необходимую точность и могут создавать дополнительную опасность. После восстановления важно проверить не только внешний вид, но и геометрию кузова, заднюю подвеску, колесные углы, крепления, герметичность и антикоррозионную защиту. Именно комплексная проверка позволяет понять, действительно ли автомобиль вернулся к технически корректному состоянию.
