Мое увлечение велосипедом с этой весны стал разделять старший сын. Дома наши кони педальные стоят в гараже, и с хранением тут проблем нет. Однако в городе не везде можно покататься с десятилетним пацаном, очень много хамов-лихачей за рулем развелось.
В общем, велосипед на одной дороге с машинами занятие опасное. Поэтому встал вопрос о транспортировке великов на дачу, природу или туда, где есть велодорожка. Нужен багажник, потому как внутрь седана пару великов не засунешь. Как всегда захотелось всё сделать самому. Полазил в Интернете и почему-то ничего подобного не нашел, только различные покупные варианты. Что-же, нет так нет, спроектируем сами.
Основа конструкции алюминиевые трубы прямоугольного сечения и пара алюминиевых уголков. Доски обеспечивают жесткость конструкции и заодно служат поддоном для перевозки объемных, но легких грузов, например палатки.
К обычным универсальным дугам багажник прикручивается мебельными болтами и гайками-барашками. Рули велосипедов крепятся с помощью обычных хомутов для скрепления глушителей ВАЗов. Дешево, сердито и очень надежно! Седла стоят на доске и закрепляются багажными резинками. После обработки и окраски древесины, под седлами появятся мягкие подушки. Ходовые испытания показали, что велосипеды держатся надежно. По кочкам и на скорости не ерзают и не качаются. Конечно, на скорости появился лишний шум, но что тут поделаешь, когда на крыше такая конструкция! Осталась только косметическая доработка. Вся конструкция обошлась примерно в 700р.
Михаил Литвинов
www.freeseller.ru
Виды и фото самых распространённых конструкций
Для начала стоит определиться с видом багажника на крышу автомобиля, который необходим именно вам. Различают несколько типов конструкций:
- багажник универсального типа. Представляет собой несколько поперечных реек и фиксирующих скоб. Подходит практически для всех моделей автомобилей: от грузового «Соболя» до крутого «Джипа»;
- экспедиционный (туристический) багажник. Отличается от универсального более крепкой конструкцией, надёжным днищем и большей грузоподъёмностью: в экспедиционный багажник можно поместить до 200 килограммов груза. Конструкция экспедиционного багажника позволяет крепить к нему снаряжение, запаски, осветительные фонари и т. д., а также защищает поверхность кузова автомобиля от повреждений вроде царапин от веток;

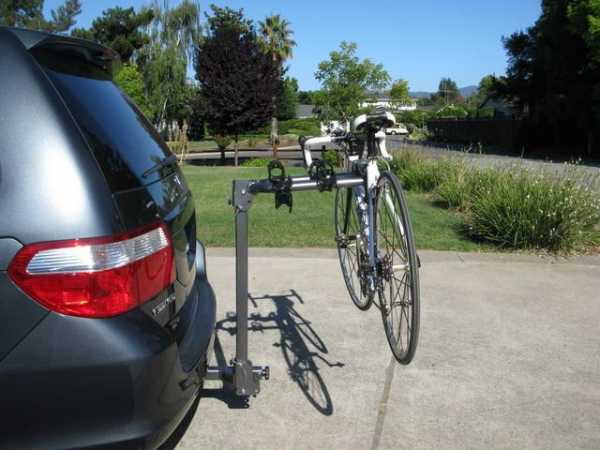

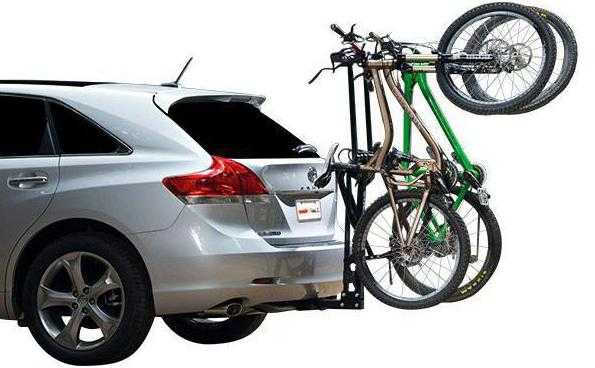

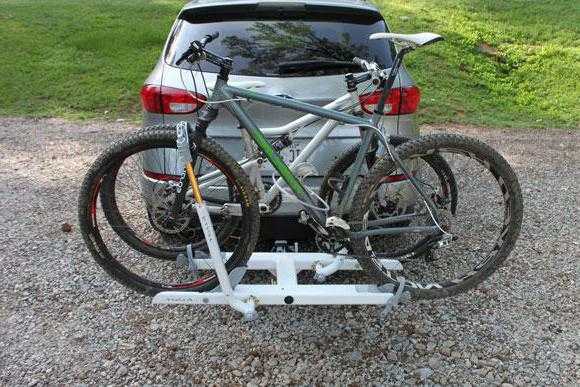

- багажник для велосипеда. По сути, это специальные держатели (штанги с «зацепом» за раму), которые крепятся к поперечинам багажника;
- бокс (кофр). Боксы бывают жёсткими и мягкими. Жёсткие боксы представляют собой ящики из пластика, мягкого или ABS пластика, а мягкие — мешки из специальной водонепроницаемой ткани. Крепятся они на рейлинги.
Перед тем как приступить непосредственно к процессу, следует отметить, что за изготовление багажника хозяин автомобиля берётся на свой страх и риск и за возможные последствия несёт ответственность он сам.
Видео: как сделать хороший багажник своими руками
И также стоит обратить внимание на то, что багажник вряд ли будет нужен вам постоянно, поэтому стоит подумать о том, чтобы сделать его съёмным, и пользоваться им по мере необходимости.
Каким должен быть багажник для велосипеда?
Каждый, кто начинает наматывать не одну тысячу километров в месяц в велопутешествиях и просто в поездках на велосипеде по делам, начинает понимать, что ездить с рюкзаком за плечами не всегда удобно. От тяжелого рюкзака сильно устает спина, ведь он висит на позвоночнике, а это влияет отрицательно на здоровье. Лучше в этом случае купить хороший багажник на велосипед.
Велосипедный багажник — абсолютно необходимая вещь для велотуриста, который хочет сохранить своё здоровье, а не продолжать травмировать позвоночник. Бесспорно, тяжелый груз намного легче перевозить на специальном приспособлении, а не на своей спине.
Некоторые люди предпочитают вешать сумки с продуктами на руль, но такая поклажа затрудняет управление велосипедом, особенно для неопытного велосипедиста.
При езде на велосипеде по неровной дороге даже закреплённый на багажнике груз подпрыгивает вверх, от этого давящее усилие на несущие стойки возрастает примерно в два раза. Это следует знать, чтобы выбрать велобагажник с запасом по прочности.
Виды багажников
- Задний, классический. Является основным для перевозки грузов и рюкзака. Также на нём можно закрепить детское кресло. Самым лучшим вариантом установки багажника является такой, когда он вверху крепится не за подседельную трубу, а на перья заднего треугольника рамы. При таком креплении он практически не расшатывается по сторонам.
- Передний багажник, корзина. Является вспомогательным для транспортировки малогабаритной и легкой поклажи. Тяжелый груз на переднем багажнике также мешает управлению велосипедом, как и сумки на руле. Встретить на улице велосипедиста с корзинкой спереди — большая редкость. Чаще всего велобагажник спереди устанавливают дальние путешественники, потому что им нужно собрать и где-то закрепить весь необходимый скарб. Так как велосипедисты-дальнобойщики передвигаются чаще всего по шоссе, то проблем при управлении загруженным велосипедом у них не возникает.
- Консольный, быстросъёмный. Годится для перевозки рабочей сумки с тормозком, борсетки с фотоаппаратом или папки с бумагами. Будучи чрезмерно нагруженным, консольный контактник сильно раскачивается при движении велосипеда. Если частота этих колебаний совпадёт с частотой раскачивания велосипеда, то скоро контактник отломается.
На горный велосипед, в частности, хардтейл, вполне возможно поставить любой вид багажника. Консольный багажник для горного велосипеда будет лучшим выбором, особенно для двухподвеса, поскольку у него нет другого варианта крепления, кроме как за подседельный штырь.
На велосипед с ободными тормозами можно поставить любой велобагажник, главное, только учесть размер колес.
На велосипед с дисковыми тормозами сложнее поставить классическую конструкцию с четырьмя точками крепления. Возможно, потребуется изготовить самодельное крепление или изогнуть вертикальную стойку, чтобы обогнуть тормозной калипер.
Допустимая грузоподъемность
- Задний, классический — 20–25 кг. Превышать разрешенную нагрузку не стоит, в противном случае, можно сломать крепежные элементы: болты и резьбовые отверстия в раме велосипеда.
- Передний багажник, корзина — 5–7 кг. Багажничек спереди выдержит и больший вес, но тогда нужно полагаться только на свой опыт вождения, ведь поведение чрезмерно нагруженного руля становиться непрогнозируемым.
Собираясь в дальнюю дорогу, будет правильно распределить вес в таком соотношении: на задний багажник уложить 70% груза, на передний закрепить 30%. - Консольный, быстросьёмный — 10–15 кг. Рассчитывая положить на контактник груз, имеющий даже минимальную указанную массу, нужно учесть, что всю эту тяжесть будет фактически держать подседельный штырь и труба рамы велосипеда. Подседельный штырь и без навешенного багажа испытывает перегрузки под весом вашего тела.
Материал изготовления
- Сталь — плотность 7,7–7,9 г/см3. Вес собранного изделия — около 1 кг.
- Сплавы алюминия — плотность 2,7 г/см3. Вес сварного багажника — от 0,5 кг.
- Сплавы титана — плотность 4,54 г/см3. Вес готовой конструкции — от 0,5 кг.
Стальные багажники хотя и тяжелее алюминиевых и титановых собратьев, но их легко отремонтировать, имея самый простой сварочный аппарат. К тому же, они более чем в два раза прочнее алюминиевых конструкций.
Стальные и алюминиевые багажники на велосипед можно купить в любом веломагазине или на рынке. У титановых велобагажников есть один недостаток — высокая цена, поэтому даже в специализированных магазинах их можно увидеть редко. Чаще всего велобагажник из титана изготавливают под заказ.
Чем хороша карбоновая рама для велосипеда?
- Чтобы иметь возможность легко и быстро зафиксировать нетяжелую сумку или пластиковую бутылку, выбирайте велобагажник с прижимной скобой.
- При выборе универсального багажника для закрепления на любых велосипедах с разными ростовками рам обратите внимание на наличие длинных и гибких крепёжных усов, которые нужны для крепления к подседельной трубе.
- Универсальный багажник также должен иметь регулируемые по высоте несущие стойки для закрепления на велосипедах с разным диаметром колёс – от 24 до 29 дюймов.
- Собираетесь брать в дорогу велонасос, посмотрите, есть ли приваренное крепление для простого насоса со шлангочкой.
- Для закрепления световозвращателя или заднего фонаря должна иметься вертикальная металлическая пластина.
- Если вы планируете отправиться в дальний велопоход, то установите багажник с боковыми рамками. Со свисающими боками сумка на багажнике в этом случае не сможет попасть в колесо. Есть велобагажники с двумя или тремя вертикальными стойками с каждой стороны, на них сумка-штаны также будет защищена от зацепления о спицы колеса.
- Облегчит установку на велосипед с дисковыми тормозами изогнутая внизу вертикальная стойка багажника.
- Разборные багажники можно сложить компактно для хранения, но они гораздо более шаткие в местах подвижных соединений в сравнении с цельносварными.
- Угол наклона консольных контактников – нерегулируемая величина, поэтому желательно заранее учесть особенности конструкции рамы своего велосипеда.
- Потребуется часто снимать контактник. Выбирайте крепление не на болтах, а с эксцентриком.
Больше полезных советов по выбору велобагажника есть на видео:
Собрать самодельный велобагажник несложно, просто нужно выполнить несколько этапов.
1. Подобрать качественный материал. Алюминий не годится, так как его тяжело сваривать в домашних условиях, а обойдясь болтовыми или клёпаными соединениями, в итоге вы получите настолько хлипкую конструкцию, что даже самый дешевый багажник заводской сборки будет лучше вашей самоделки. Для крепкого самодельного багажника лучшим материалом является сталь.
2. Выбрать высоту установки. Можно предположить, что, чем ниже сделать центр тяжести, тем устойчивее будет гружёный велосипед на дороге. На самом деле, удобнее всего ставить багажник вровень с верхней трубой рамы. Только в этом случае доски, трубы, удочки можно будет легко уложить вдоль велосипеда.
3. Собрать конструкцию. Прямоугольный профиль можно гнуть в тисках. Металлические трубки или уголки сваривают в как можно более простую геометрическую форму. Можно упростить себе работу, взяв за основу заводское изделие. У классического багажника нужно укрепить как вертикальные стойки, так и горизонтальные продольные перекладины. К консольному контактнику можно приварить стойки и ушки для возможности закрепления на заднем маятнике — такая амортизированная конструкция отличается повышенной надежностью и выносливостью. Сварочные швы сглаживаются круглым напильником, и остается только покрасить готовое изделие.
Возможные поломки велобагажников
Итак, вы приобрели или собрали багажник, уже установили его на велосипед и готовитесь в путешествие. В дороге всё может сломаться, хотя сами багажники в местах сварных соединений ломаются редко, но очень часто обрезается крепёж на раме внизу. Причиной этому всегда служит слабая затяжка болтов. Берите в дальнюю дорогу с собой два запасных болта и гайки. Пригодится и изоляционная лента, ведь ею временно можно обмотать треснувшую деталь, наложив на неё целый пруток или длинную отвертку, как шину при переломе.
Сломанный стальной багажник можно заварить на ближайшей станции техобслуживания. Титановый багажник достанется и вашим внукам.
velofans.ru
Универсальный багажник для автомобиля
Неопытному мастеру лучше начинать с изготовления самого простого типа багажника. По сути, предстоит сделать две поперечины. Для этого понадобится:
- металлопрофиль, например, размерами 20Х30 мм и толщиной стенки 1,5–2,0 мм (в идеале — алюминиевый, поскольку он легче);
- хомуты для глушителя — 4 штуки. С их помощью багажник будет крепиться к крыше (в случае, если имеются рейлинги);
- монтажная пена;
- машинка для шлифовки;
- стеклоткань плотностью 300 г/кв. м.;
- краска.
Пошаговое изготовление
Чтобы изготовить багажник в соответствии с параметрами авто и надёжно закрепить его на крыше, следуйте приведённому ниже алгоритму:
- Для начала распиливаем поперечины. Длина поперечин должна соответствовать ширине кузова автомобиля.
- Поперечины покрываем пеной как изнутри, так и снаружи. Слой должен быть довольно плотным: это позволит на следующем этапе придать поперечинам необходимую форму.
- После высыхания пены стачиваем её при помощи шлифовальной машинки. На первом этапе придаём профилю форму правильного параллелепипеда, а затем вносим конструктивные изменения в целях улучшения аэродинамики, в частности, стачиваем углы.
- Поскольку пена имеет рыхлую структуру, поперечины можно дополнительно замазать шпатлевкой для автомобиля — так их поверхность станет ровнее.
- Обматываем поперечины стеклотканью в три слоя.
- Красим поперечины и ждём высыхания.
- В это время займёмся изготовлением крепежей. В нашем случае мы решили пойти по пути наименьшего сопротивления и воспользоваться хомутами для глушителя. Их нужно подготовить — подпилить нижнюю часть хомута, чтобы получилась ровная пластинка для более плотного прилегания.
- Просверливаем в поперечинах отверстия. С каждой стороны должно получиться по два симметрично расположенных отверстия. Расстояние между ними должно совпадать с «ушками» хомута.
- Закрепляем поперечины на рейлингах. Чтобы не повредить поперечины хомутами, в местах их соприкосновения можно положить резиновые прокладки.
Видео: особенности крепления конструкции на автомобиль «Ока»
