Подсветка фар — один из способов изменить внешний вид автомобиля без серьезного вмешательства в кузов. В зависимости от выбранной технологии можно получить мягкое свечение по контуру фары, подсветить внутреннюю маску, установить декоративные световые элементы или сделать эффект, при котором оптика визуально напоминает «глаза». Такая доработка особенно популярна среди владельцев автомобилей, которые занимаются самостоятельным тюнингом и хотят придать штатной оптике более современный или необычный вид.
При этом подсветка фар требует значительно большей аккуратности, чем установка обычной светодиодной ленты в салоне. Фара представляет собой герметичный узел, внутри которого находятся отражатель, линза, декоративные элементы, источники света и электрические соединения. Любое неудачное вмешательство может привести к появлению конденсата, нарушению герметичности, повреждению отражающего покрытия или неправильной работе штатного освещения. Поэтому перед началом работ важно определить конструкцию конкретной фары, выбрать подходящий тип подсветки и заранее продумать способ подключения.
Какие виды подсветки фар можно сделать
Под термином «подсветка фар» обычно подразумевают несколько совершенно разных вариантов доработки. Наиболее распространенный способ — установка светодиодной ленты или отдельных светодиодов внутри корпуса фары. Их располагают по контуру отражателя, вокруг линзы либо вдоль декоративной маски. После включения получается равномерная светящаяся линия или кольцо.
Еще один вариант — установка светодиодного кольца вокруг линзы. Такие элементы часто называют «ангельскими глазками». Кольцо может работать как габаритный огонь или использоваться исключительно в декоративных целях. В продаже встречаются кольца различного диаметра, рассчитанные на напряжение 12 В, а также универсальные модели с контроллерами, позволяющими менять цвет свечения и режим работы.
Интересный эффект дает подсветка внутреннего контура фары. В этом случае светодиодный элемент располагается не непосредственно перед стеклом, а за декоративной маской. Свет отражается от внутренних поверхностей и создает визуально более мягкое свечение. Такой вариант требует тщательного подбора места установки, поскольку яркие отдельные точки светодиодов внутри фары выглядят менее аккуратно, чем равномерно распределенный свет.
На автомобилях с современной оптикой можно встретить заводские световые полосы, световоды и контурные элементы. При самостоятельном тюнинге имитировать подобную конструкцию можно с помощью гибкого светодиодного неона или специальных световодов. Однако важно помнить, что декоративная подсветка и штатные световые приборы выполняют разные функции. Нельзя закрывать, изменять или переориентировать элементы, отвечающие за формирование светового пучка ближнего или дальнего света.
Что понадобится для работы
Набор инструментов зависит от конструкции автомобиля и выбранного варианта подсветки. Обычно для работы требуются отвертки и торцевые головки для демонтажа фары, пластиковые съемники, паяльник, термоусадочная трубка, провод подходящего сечения, мультиметр и материалы для восстановления герметичности. Для аккуратной разборки некоторых фар может понадобиться строительный или специальный технический фен.
Самое важное оборудование — источник контролируемого нагрева. Многие современные фары собираются с использованием герметика, который размягчается при нагреве. Однако чрезмерная температура способна деформировать пластиковый корпус, повредить отражатель или прозрачный рассеиватель. Поэтому греть фару необходимо постепенно и равномерно, не направляя горячий поток длительное время на одно место.
Для самой подсветки можно использовать светодиодную ленту, отдельные светодиоды, светодиодные кольца, гибкий световод или готовые декоративные модули. При выборе необходимо учитывать не только внешний вид, но и рабочее напряжение, потребляемый ток, степень защиты от влаги и допустимую температуру эксплуатации. Фара нагревается во время работы, поэтому элемент, предназначенный исключительно для комнатного декоративного освещения, для автомобильной оптики может оказаться неподходящим.
Как выбрать светодиодную ленту для фары
Обычная светодиодная лента на 12 В технически может работать в автомобильной сети, однако это не означает, что любой ее вариант подойдет для установки внутри фары. Напряжение бортовой сети автомобиля во время работы двигателя обычно выше номинальных 12 В и может находиться примерно в диапазоне 13,5–14,5 В. Поэтому желательно использовать элементы, рассчитанные на автомобильные условия, либо предусматривать подходящую схему питания.
Для декоративной подсветки особенно важна равномерность свечения. Если между светодиодами большое расстояние, через прозрачный пластик будут хорошо видны отдельные яркие точки. Для получения сплошной светящейся линии лучше выбирать ленту с высокой плотностью светодиодов или использовать светорассеивающий элемент. Гибкий светодиодный неон в этом отношении часто дает более аккуратный результат, поскольку свет распределяется по всей длине.
При установке внутри корпуса необходимо учитывать защиту от влаги. Даже герметичная на вид фара не является абсолютно сухим пространством: при перепадах температуры внутри корпуса происходят процессы, связанные с изменением давления и влажности. Поэтому места пайки и соединения проводов необходимо тщательно защищать термоусадкой, а саму ленту надежно фиксировать.
Как снять фару с автомобиля
Перед началом демонтажа необходимо открыть капот и изучить точки крепления конкретной модели автомобиля. Фара может крепиться несколькими болтами сверху, сбоку и снизу, а для ее снятия иногда приходится демонтировать часть облицовки, решетку радиатора или подкрылок. Не стоит пытаться выдернуть корпус после откручивания видимых креплений: скрытый нижний болт или направляющая могут остаться на месте.
После снятия креплений отсоединяют электрический разъем. Перед этим желательно выключить зажигание и освещение, а при сложной электронной системе автомобиля дополнительно соблюдать рекомендации производителя. Разъемы нельзя тянуть за провода. Фиксатор необходимо освободить, после чего корпус аккуратно снять с направляющих.
До разборки полезно сделать несколько фотографий расположения проводов и крепежа. Это простое действие значительно облегчает последующую сборку. Особенно важно запомнить положение элементов, если внутри фары устанавливается кольцо вокруг линзы или декоративная конструкция, которую необходимо точно выставить относительно корпуса.
Как разобрать фару
Самая ответственная часть работы — разделение корпуса и прозрачного рассеивателя. На некоторых автомобилях они соединены бутиловым герметиком, который размягчается при нагревании. Другие конструкции могут использовать более жесткий герметик или комбинацию механических фиксаторов и клеевого соединения.
Если используется бутиловый герметик, фару постепенно прогревают по периметру. Температуру выбирают с учетом конкретной конструкции и рекомендаций производителя используемого оборудования. Нельзя бесконтрольно нагревать корпус до состояния, при котором пластик становится мягким. После прогрева небольшим пластиковым инструментом осторожно отделяют рассеиватель от корпуса, постепенно проходя весь периметр.
Особую осторожность необходимо соблюдать возле отражателей. Отражающая поверхность некоторых фар имеет тонкое покрытие, которое легко повредить прикосновением, растворителем или абразивом. Пыль внутри оптики также не следует вытирать обычной салфеткой с усилием. Даже небольшая царапина на отражателе может остаться заметной после сборки.

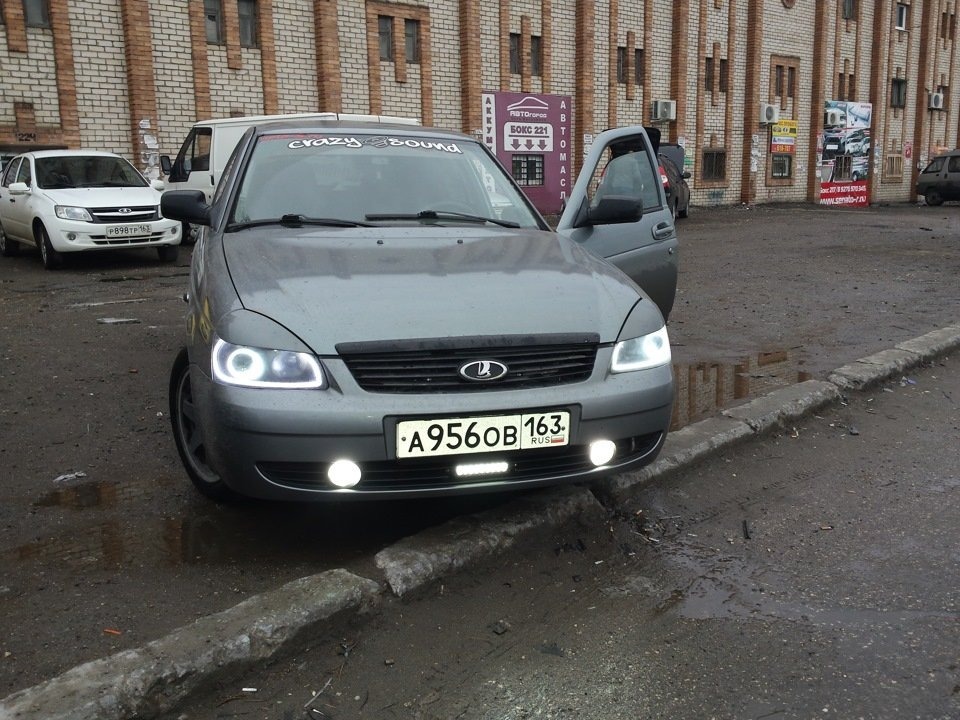

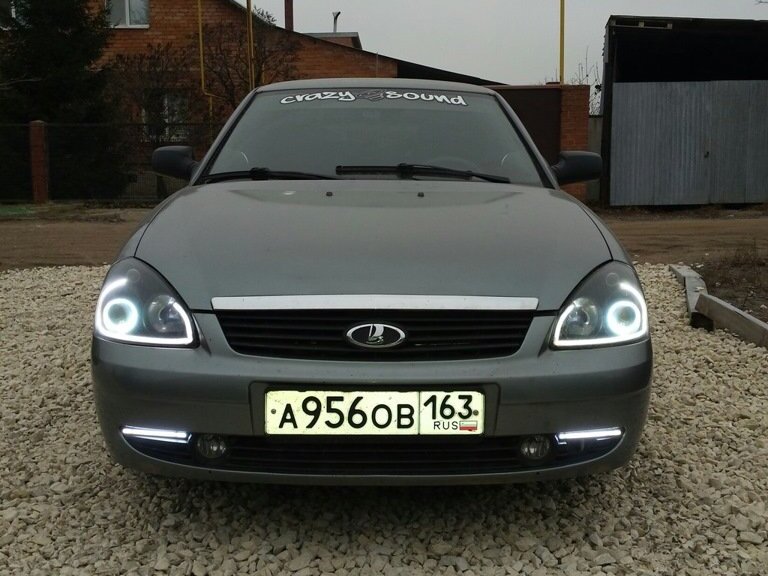

Установка подсветки вокруг линзы
Один из наиболее эффектных вариантов — светящееся кольцо вокруг линзы. Для начала необходимо подобрать диаметр элемента. Кольцо должно соответствовать наружному размеру декоративной части линзы и не мешать механизму корректора, если он присутствует. Нельзя размещать светодиодный элемент в зоне, где он может ограничивать движение линзы или контактировать с подвижными деталями.
Кольцо можно закрепить с помощью небольших механических держателей, термостойкого клея или других подходящих способов. Клеевой состав должен сохранять свойства при повышенной температуре. Обычный бытовой термоклей может размягчаться внутри нагретой фары, поэтому использовать его без проверки температурного режима нежелательно.
Провода от кольца выводят к задней части корпуса так, чтобы они не попадали в зону движения механизмов и не касались горячих элементов. Отверстие для вывода проводов должно быть минимальным по размеру и после монтажа тщательно герметизироваться. Если конструкция позволяет, предпочтительно использовать уже существующий технологический ввод, не нарушая корпус дополнительным сверлением.

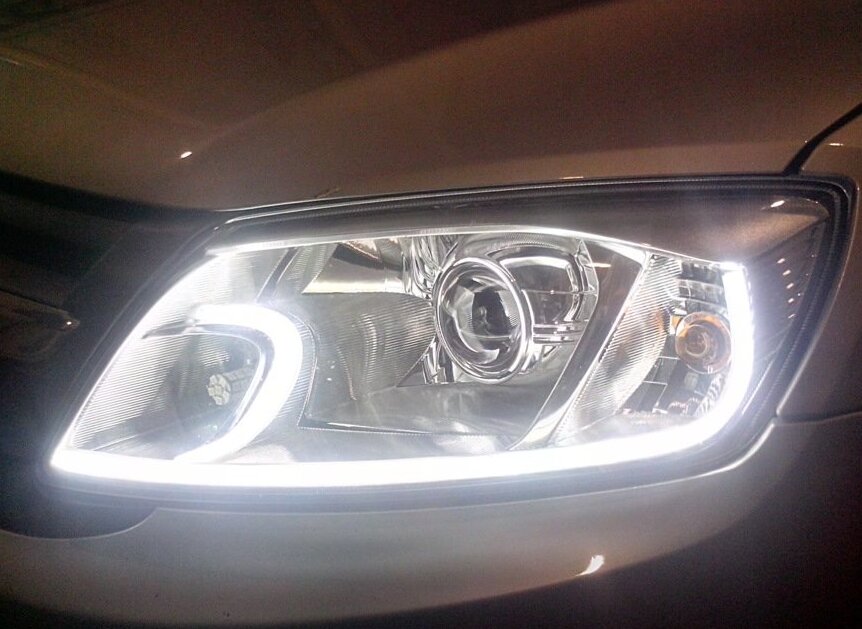

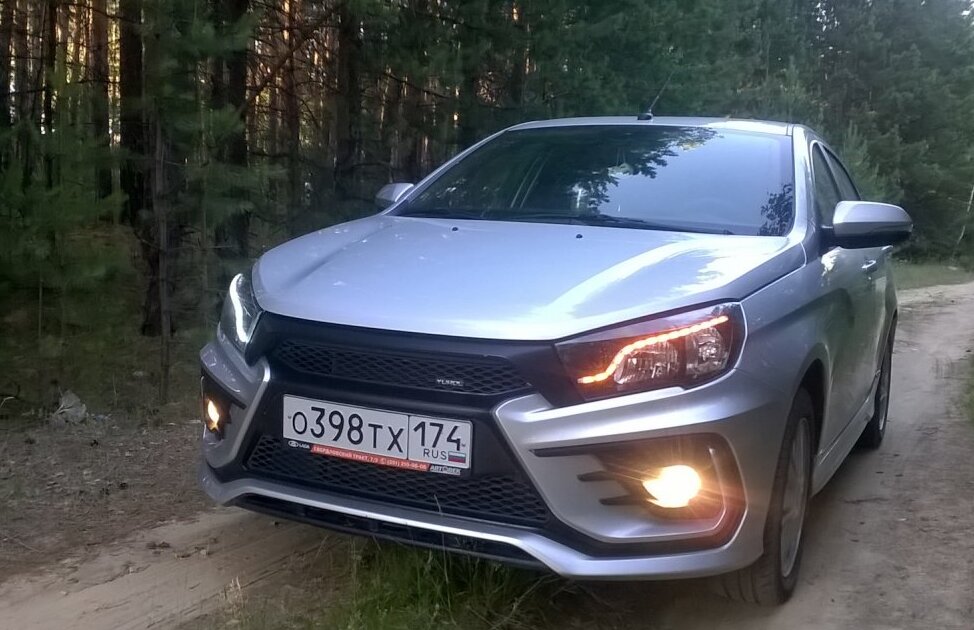

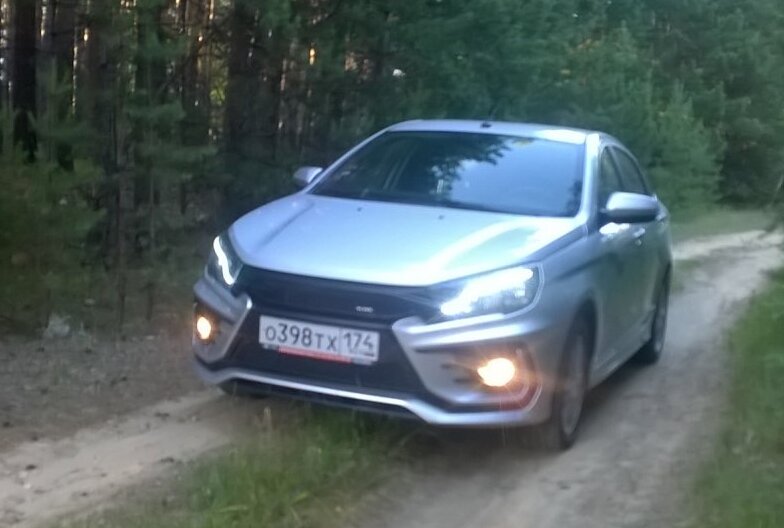

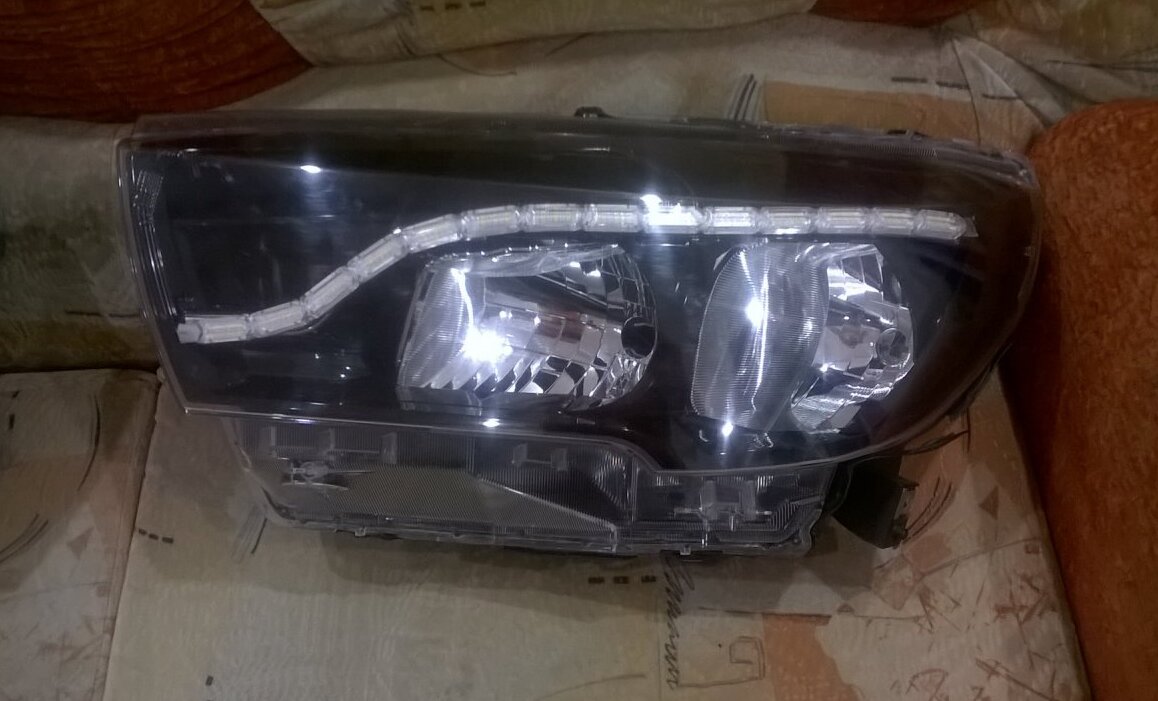

Как сделать контурную подсветку фары
Для создания светящегося контура удобно использовать гибкий светодиодный элемент. Его можно разместить вдоль внутреннего края декоративной маски или по заранее выбранной линии внутри корпуса. Перед окончательной фиксацией элемент рекомендуется временно установить и закрыть рассеиватель. Это позволяет оценить, насколько равномерно распределяется свет.
Очень яркая лента, установленная непосредственно возле прозрачного стекла, может выглядеть хуже более слабого, но равномерного источника света. При выключенной подсветке хороший тюнинг практически не должен превращать фару в набор случайно расположенных проводов и светодиодов. Поэтому провода следует укладывать вдоль штатных элементов корпуса, а места крепления делать максимально незаметными.
Если требуется эффект светящейся линии, полезно применять рассеиватель. Он скрывает отдельные светодиоды и делает свечение визуально цельным. Для некоторых конструкций подходит гибкий световод, внутри которого свет распределяется благодаря отражению. Такой способ позволяет получить более заводской внешний вид.
Как подключить подсветку фар
Схема подключения зависит от того, как должна работать подсветка. Если она предназначена только для декоративного использования на неподвижном автомобиле, можно предусмотреть отдельный выключатель или контроллер. Если владелец хочет, чтобы подсветка включалась вместе с габаритными огнями, ее подключают через соответствующую цепь с учетом допустимой нагрузки и особенностей электрики автомобиля.
Для постоянной установки желательно использовать отдельную защищенную цепь питания. Нагрузка светодиодной подсветки обычно невелика, однако правильная защита цепи остается обязательной. Предохранитель выбирают исходя из фактического потребляемого тока установленной системы и характеристик проводки. Сам предохранитель располагают как можно ближе к точке подключения питания.
Если используется RGB-подсветка, между источником питания и светодиодами устанавливается контроллер. Он позволяет выбирать цвет и режимы свечения. При этом для эксплуатации на дороге необходимо учитывать требования законодательства к цвету и режимам внешних световых приборов. Декоративная возможность менять цвет не означает, что любой выбранный режим допустим при движении по дорогам общего пользования.
Как правильно соединять провода
Внутри фары соединения должны быть защищены особенно тщательно. Простая скрутка без изоляции для такой работы неприемлема. Наиболее аккуратный вариант — пайка с последующей защитой соединения термоусадочной трубкой. При этом необходимо оставить небольшой запас провода, чтобы соединение не испытывало механического натяжения.
Провода следует выбирать с учетом потребляемого тока и длины участка. Для маломощной светодиодной подсветки обычно достаточно небольшого сечения, однако слишком тонкий провод применять не стоит. Важна также стойкость изоляции к температуре. Провода необходимо прокладывать вдали от ламп, радиаторов и других деталей, которые могут сильно нагреваться.
После сборки каждый электрический элемент необходимо проверить мультиметром. Это позволяет убедиться в отсутствии короткого замыкания и проверить полярность подключения. Светодиоды чувствительны к полярности, поэтому неправильное подключение отдельных элементов может привести к тому, что подсветка не заработает.
Можно ли установить подсветку без разбора фары
В некоторых случаях это возможно. Если конструкция позволяет установить световой элемент через сервисное отверстие, технологическую крышку или пространство возле штатной лампы, полноценный демонтаж корпуса может не потребоваться. Однако такой способ подходит далеко не для каждой фары.
Попытка протолкнуть светодиодную ленту внутрь через небольшое отверстие часто приводит к неаккуратной укладке и риску повреждения отражателя. Кроме того, невозможно нормально контролировать расположение элемента, а значит, добиться равномерного свечения будет сложнее. Если требуется сложный рисунок или кольцо вокруг линзы, разборка фары обычно дает гораздо более предсказуемый результат.
Как сделать подсветку фар без нарушения герметичности
Герметичность — один из ключевых моментов всей работы. Даже небольшая щель между корпусом и рассеивателем способна стать причиной появления влаги. Конденсат внутри фары ухудшает внешний вид, может вызывать коррозию контактов и электронных компонентов, а в некоторых случаях приводит к повреждению отражающих поверхностей.
Перед сборкой необходимо очистить соединительные поверхности от старого загрязненного герметика, если это предусмотрено технологией ремонта конкретной фары. Новый герметизирующий материал укладывают непрерывным слоем по всему периметру. Особенно важно не оставить разрыв в нижней или верхней части корпуса.
При этом нельзя закрывать штатные вентиляционные каналы. Современная фара может иметь специальные клапаны и мембраны для выравнивания давления. Если полностью загерметизировать вентиляцию, внутри корпуса может возникать избыточное давление и нарушаться нормальная работа оптики. Задача заключается не в том, чтобы сделать корпус абсолютно герметичным, а в том, чтобы восстановить предусмотренную производителем систему уплотнения и вентиляции.
Проверка фары после сборки
После установки подсветки нельзя сразу окончательно монтировать фару на автомобиль и считать работу завершенной. Сначала необходимо проверить все режимы освещения на снятом или установленном корпусе. Проверяют ближний и дальний свет, указатель поворота, габаритные огни, корректор и установленную декоративную подсветку.
После окончательной установки необходимо убедиться, что световой пучок штатной фары не изменился. Если при монтаже пришлось снимать линзу, отражатель или элементы крепления оптической системы, может потребоваться регулировка фар. Даже небольшое изменение положения оптического элемента способно изменить направление светового пучка.
После первой поездки желательно осмотреть фару на наличие конденсата. Небольшое кратковременное запотевание в некоторых конструкциях может возникать из-за естественного изменения температуры, однако устойчивые капли воды или сильное запотевание свидетельствуют о проблеме с герметизацией или вентиляцией.
Какие ошибки чаще всего допускают при установке подсветки
Одна из распространенных ошибок — установка слишком мощных светодиодов. Владельцу кажется, что яркая подсветка будет выглядеть эффектнее, однако внутри фары избыток тепла способен стать серьезной проблемой. Особенно это актуально при использовании элементов, которые находятся рядом с пластиковыми деталями.
Другая ошибка — неправильный выбор места подключения. Подключать дополнительную нагрузку к случайному проводу внутри штатного разъема без понимания его назначения не следует. В современных автомобилях осветительные цепи могут контролироваться электронными блоками, которые диагностируют нагрузку и фиксируют неисправности. Поэтому схема подключения должна учитывать устройство конкретного автомобиля.
Еще одна проблема — применение обычного силиконового или универсального клея без проверки его совместимости с пластиком и температурным режимом. Материал может потерять сцепление, выделять нежелательные вещества или изменить свойства при нагреве. Для внутреннего пространства фары желательно применять материалы, предназначенные для автомобильной оптики или способные работать в соответствующих температурных условиях.
Подсветка фар и законность эксплуатации
Декоративный тюнинг оптики необходимо отделять от требований к внешним световым приборам автомобиля. Цвет, расположение и режим работы передних огней регулируются правилами эксплуатации транспортных средств и техническими требованиями, причем конкретные нормы зависят от страны. Особенно внимательно следует относиться к красному свету спереди, мигающим режимам и цветам, которые могут быть зарезервированы для определенных категорий световых приборов.
Если подсветка используется исключительно как декоративный элемент на выставке или на автомобиле, который находится на закрытой территории, возможностей обычно больше. Для автомобиля, который регулярно ездит по дорогам общего пользования, необходимо заранее проверить действующие требования. Нельзя допускать, чтобы декоративная конструкция ухудшала работу ближнего или дальнего света, перекрывала штатные источники света либо создавала ослепление других участников движения.
Как сделать подсветку фар аккуратной и похожей на заводскую
Главный принцип качественного тюнинга — подсветка должна выглядеть частью конструкции, а не дополнительно приклеенным аксессуаром. Поэтому до начала монтажа стоит несколько раз примерить элемент, оценить его положение через рассеиватель и проверить, насколько хорошо скрыты провода.
Особенно важно добиться равномерности. Если один участок контура светится значительно ярче другого, визуальный эффект получается дешевым даже при использовании качественных компонентов. Иногда лучше установить несколько менее мощных источников света с правильным расположением, чем одну чрезвычайно яркую ленту.
Хороший результат дает использование штатных декоративных элементов. Например, светодиодный источник можно расположить так, чтобы он подсвечивал внутреннюю маску, а не смотрел непосредственно наружу. В результате свет рассеивается и становится мягче. Такой подход позволяет получить выразительный эффект даже при небольшой мощности.
Можно ли сделать подсветку фар своими руками
Да, такая работа вполне выполнима в гаражных условиях, если конструкция конкретной фары допускает разборку и у владельца есть необходимые инструменты. Наиболее простой вариант — установка готовых светодиодных колец или гибкого светового элемента с заранее подготовленным контроллером. Более сложные проекты требуют демонтажа декоративной маски, изменения внутренней конструкции и последующей тщательной герметизации.
Основная сложность заключается не в подключении светодиодов, а в работе с самой фарой. Неаккуратный нагрев, повреждение отражателя, неправильная установка линзы или нарушение герметичности способны превратить относительно простой тюнинг в дорогостоящий ремонт. Поэтому если оптика автомобиля сложная и дорогая, переделку разумно выполнять только при наличии опыта либо доверить разборку специалисту.
Заключение
Подсветка фар позволяет заметно изменить внешний вид автомобиля, причем для этого необязательно полностью менять штатную оптику. Светодиодные кольца, контурные элементы, световоды и внутреннее декоративное освещение дают возможность создать различные варианты оформления. Однако результат зависит не столько от яркости светодиодов, сколько от аккуратности монтажа, правильного расположения источника света, качества электрических соединений и восстановления герметичности корпуса.
При самостоятельной установке необходимо учитывать температуру внутри фары, особенности бортовой сети, работу штатной оптики и требования к внешним световым приборам. Если все эти факторы соблюдены, декоративная подсветка может выглядеть аккуратно и гармонично, не мешая основной функции фары — обеспечивать безопасное освещение дороги.
