Традиционное снятие фар
Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.
О том, как осуществляется регулировка фар своими руками, вы сможете узнать, прочитав подробный материал нашего специалиста.
Также советуем прочитать статью нашего эксперта, в которой подробно рассказывается о замене лампочки габаритных огней.
Ещё один частый вопрос — как заменить лампочку ближнего света. Разобраться в этой проблеме поможет наш эксперт.
Руководство по снятию бампера
Бампер следует снимать согласно следующей инструкции.
- Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
- Внизу слева и справа нужно изъять ещё по одному саморезу.
- Снизу также необходимо выкрутить три болта, которые крепят бампер.
- Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
- Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
- Остаётся изъять два шурупа в зоне под номерными знаками.
- Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.
Противотуманные фары
ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.
Установка противотуманных фар:
- Отверткой снять заглушки под ПТФ.
- Прикрутить фонари в штатные выемки.
- Защелкнуть рамки, чтобы скрыть лишнюю полость.
В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.
Как подключить электрическую часть
Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.
Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

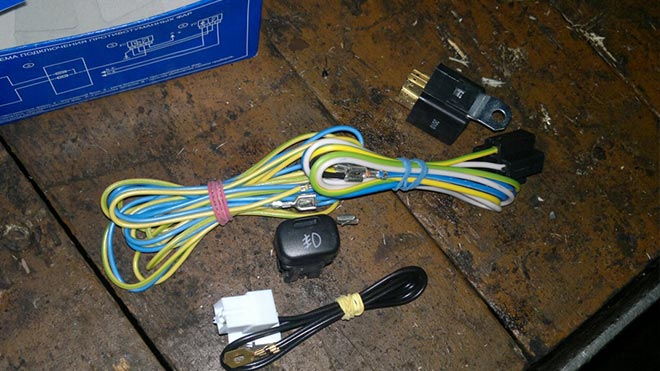

В процессе монтажа потребуется:
- изолента;
- медные провода;
- гофра;
- разъемы, подходящие для ламп.
Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.
Разборка фары лада Калина (Киржач)
Потребуется: фен, канцелярский нож, плоская отвертка.

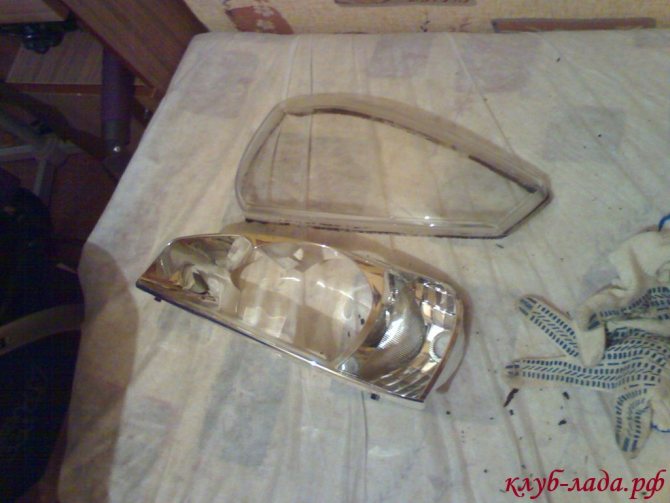

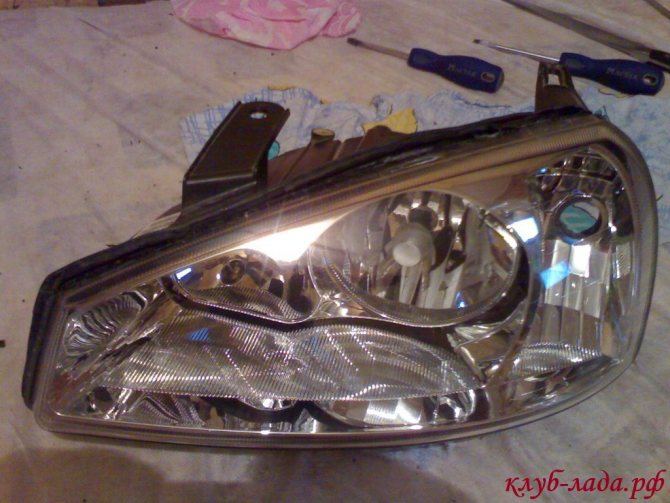

Снять стекло этих фар не сломав — дело не простое, требующее времени (иногда до 6 часов) и терпения. Сложность разборки в том, что герметик в данном случае более «трудный». Зачастую нагревая его феном, быстрее начинает плавится пластик корпуса фары, поэтому многие прибегают и к другим методам разборки. Например, нагреть блок фару целиком в картонной коробке с помощью технического фена до определенной температуры. После этого герметик легко поддастся под небольшим усилием отвертки.

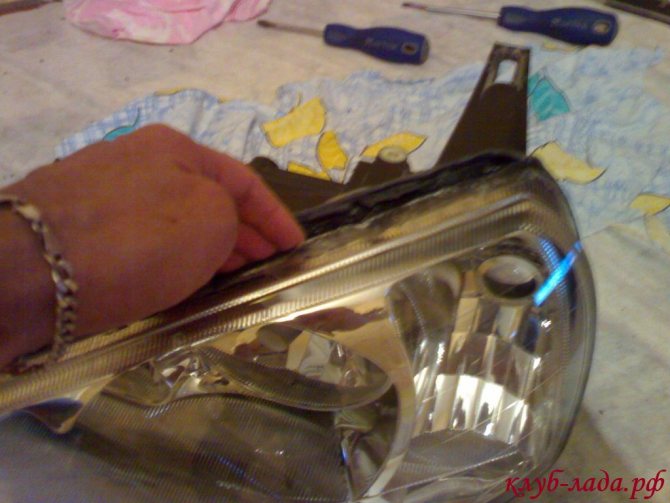

Если фена под рукой нет, то может пригодится обычная духовка. Включаем на 150-160C и ждем 5минут. Затем закладываем фару в духовку на деревянной доске и запекаем ее около 15 минут. Затем в перчатках вытаскиваем фару с немного размякшим герметиком, и используя шлицевые отвертки разных размеров поддеваем стекло по всему периметру фары. Черная пластмасса, которая проходит по периметру будет изменять свою первоначальную форму, этого бояться не стоит, так как затем она выровняется. Примерно через 10 минут герметик станет затвердевать, поэтому работаем ускоренно. Не успели ? Не тогда опять несем фару в духовой шкаф (такая процедура может продолжаться до 10 раз).

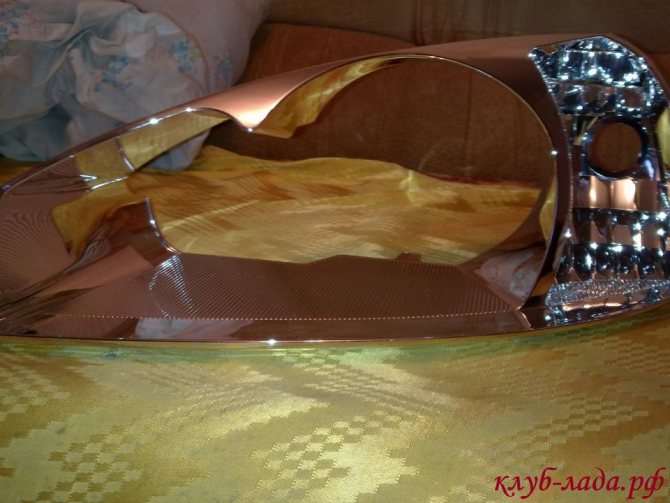

Извлекаем маску (подложку) фары открутив снаружи все регулировочные болты (звездочка). После разборки, можно приступить к тюнингу фар Калины.
Как разобрать фару: правила выполнения процедуры
На каком бы автомобиле не сломалась фара (на Калине, на Приоре либо ином транспортном средстве), правила разборки упомянутого устройства выглядят таким образом:
Замена стекол фар на Калине
Мееняем разбитые стекла фар (BOSH старого образца), на автомобиле LADA KALINA
.
Как разобрать фары
Как отделить стекла от фар как разобрать фары
ланоса
Как разобрать фары
на Ланосе Отделение стекла от
фары
.
- Нагревать герметизирующий состав следует равномерно, относительно всего периметра осветительного прибора. При этом, максимальная температура разогрева герметика составляет 3000 градусов. В противном случае, устройство может быть повреждено.
Расстояние между феном и корпусом фары должно составлять 20 миллиметров. Данная величина считается оптимальной.
Вместе с тем, стоит руководствоваться информацией, которая изложена в инструкции к транспортному средству.
Замена передних фар ЛАДА Калина
Необходимый инструмент: крестообразная отвертка, ключ или головка «на 8».

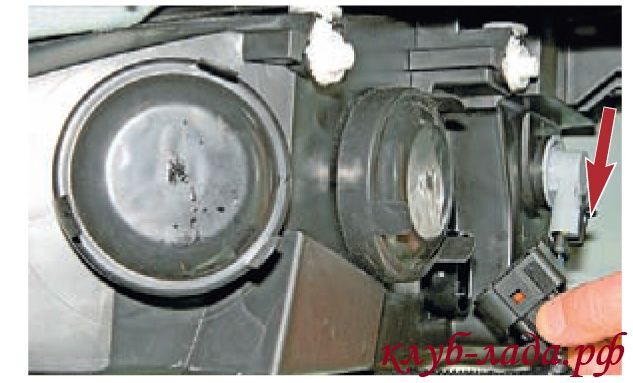

Чтобы снять фару Калины нажимаем на фиксаторы и отсоединяем колодки проводов от:
|
- Отворачиваем винт верхнего крепления блок-фары крестовой отверткой. Откручиваем 3 болта крепления блок-фары (показаны стрелками) и снимаем ее.
- На корпусе блок-фары имеется маркировка «RE» — на правой, «LE» — левой.
- Если требуется заменить стекло фары, отверткой поддеваем и снимаем шесть пружинных скоб прижимающих рассеиватель к уплотнителю фары.
- Снимаем стекло фары и уплотнитель.
Установка фары производится в обратной последовательности.
Замена стекла в блок – фаре автомобиля Лада Калина (для фар фирмы Bosh)
1. Снимите блок-фару с автомобиля, смотрите выше описанные операции 2. Снимите шесть металлических заклепок которые удерживают стекло. Снимать заклепки можно с помощью отвертки с плоским лезвием.
3. Демонтируйте стекло. 3. Установите новое стекло на блок-фару. (Уплотнение между стеклом и корпусом фары уплотняется резиновым уплотнителем. В случае если резина потеряла свои пластичные свойства, воспользуйтесь герметиком. Нанесите тонкий слой на место контакта стекла с уплотнителем. Поставьте на место стекло, лишний герметик удалите. 4 Установите металлические клипсы на свои места. Установите на место фару.
Замена задних фар ЛАДА Калина
Необходимый инструмент: ключ или высокая головка «на 10».
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Внутри багажника отгибаем вырезанную часть обивки. Сжимаем фиксаторы колодки жгута проводов, и отсоединяем ее от колодки проводов заднего фонаря. Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове. Отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна) с помощью ключа или высокой головки «на 10». Снимаем задний фонарь Калины, вытягивая провода с колодкой через отверстие в кузове.
Установка заднего фонаря в обратной последовательности. Кстати, а Вы знаете, как сделать тюнинг фар?
Похожие материалы
Устройство блок-фары на Лада Калина: фото, видео
Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.
Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:
Видео материал расскажет о том, как заменить стекло фары, о конструктивных особенностях, а также этапах демонтажа элемента.
Видео сюжет расскажет о том, как разобрать фару, особенностях и элементах устройства
Конструкция фары на Лада Калина
Блок фара установленная на автомобиле
Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции. Рассмотрим, какие элементы входят в состав этого узла:
- Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
- Пластиковый корпус, к которому крепятся все основные элементы.
- Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
- Лампы для сигнализирования поворотов, а также ближний и дальний свет.
- Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.
Каждая блок фара оснащена лампочками, которые хорошо, можно сказать намертво, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.
Схема устройства фары с расшифровкой
Об установке ПТФ (противотуманных фар) на Лада Калина в этом материале очень подробно!
Демонтаж и ремонт
В случае мелкого дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?
- Снимаем передний бампер.
- Отключаем разъемы проводов подающих питание в фаре.
- Откручиваем нижние крепления.
Откручиваем нижнее крепление фары
- Теперь можно выкрутить верхние винты, и снять фару.
Откручиваем верхние крепления блок фары
После установки фары на место обязательно заново её отрегулируйте, чтобы не слепить встречный транпорт и не «светить в молоко».
Ремонт стекла займет, максимум полчаса.
Вынимаем фару на себя
Итак, перейдем к последовательности действий.
- Аккуратно вынимаем резиновый уплотнитель.
- Как показывает практика, он на клею и для его демонтажа придется прорезать его при помощи тонкого ножа.
- Когда стекло и корпус рассоединились, необходимо счистить старый уплотнитель и остатки клея.
Рассоединение корпуса и стекла фары
- Наносим клей на новый резиновый уплотнитель и соединяем стекло и корпус.
Стекло фары
Ремонт произведен, и можно установить фару в обратной последовательности.
Выводы
Устройство и ремонт фары Лады Калины довольно прост и демонтаж-монтаж элемента не займет много времени. Конечно, при разрушении корпуса потребуется замена всего элемента. Как показывает опыт, при обрыве крепежных элементов, так называемых «ухи» фара не меняется, а поврежденная часть просто «паяется». Это намного дешевле, чем менять целый элемент.
