Багажник на УАЗ буханку своими руками чертежи
Благодаря вместительности и высокой проходимости Буханка считается прекрасным экспедиционным автомобилем. Однако при дальних поездках, экспедициях или путешествиях комфортное пребывание пассажиров в салоне возможно лишь, когда в нем находится минимум вещей.
На экспедиционном багажнике можно не просто перевозить большое количество грузов, но и разместить негабаритные грузы, которые превышают размеры салона. Нельзя не отметить, что багажник на Буханке также несет защитную функцию.
Багажник защищает крышу автомашины от ударов веток.
Багажник устанавливается на крепления, которые размещены так, что давление от груза на кузов становится минимальным. Поэтому даже при полной загрузке вес груза не деформирует крышу. Также на экспедиционный багажник можно поставить дополнительное оборудование: прожектор для освещения дороги, антенну и пр.
Чтобы сделать багажник своими руками на буханку, потребуются чертежи, которые вы можете посмотреть ниже.
Как увеличить объем багажника.
Эти показатели довольно неплохие, особенно по сравнению с большинством легковых автомобилей. Единственным минусом Патриота является излишняя простота, которая в данном случае привела к тому, что несмотря на вместительный багажник, в нем отсутствует достаточное количество ниш для хранения. При этом, каждый автовладелец постоянно перевозит с собой определенный инструмент, салфетки для ухода за салоном и кузовом, технологические жидкости, насос, домкрат и прочее.
Читать далее: Жителям Украины разрешили покупать российские автомобили
В итоге это занимает значительную часть пола багажника, затрудняя загрузку. Можно для этого использовать специальную сумку, но опять же это уменьшение пространства. Есть несколько вариантов размещения, которые позволяют оставить свободным пол багажного отделения и при этом помочь организовать пространство:
- Багажник на крышу;
- Экспедиционный багажник;
- Органайзер в салон;
- Сетка.
Размеры
Приступая к изготовлению верхнего багажника, нужно замерить крышу и отметить, где будут размещены опоры. Только после этого можно продумать конструкцию будущего аксессуара, нарисовать чертеж, высчитать вес багажника.
То есть, к началу работ у мастера на руках должны быть:
- сделанные замеры;
- просчитанный вес рамы;
- общий вес всех деталей багажника.
Общий вес багажника важен для конструирования. Он зависит от используемого материала.
- Алюминий
— прекрасный материал для изготовления конструкции: он долговечен, немного весит, прочен, гибок и пр. - В качестве другого варианта можно использовать профильные тонкостенные трубы
, которые также немного весят. - Еще один простой вариант — нержавейка или простой металл полосками
. Эти материалы тяжелы, но удобны при обработке.
Стандартные размеры багажника на буханку можно взять такие:
- общая длина конструкции — 3650 мм.;
- ширина сзади — полтора метра;
- ширина спереди — 1400 мм.;
- продольное ребро проходит по центру конструкции;
- поперечные ребра жесткости можно пустить с равным расстоянием между ними 566 мм.
Кто-то делает багажник с размерами соответствующими крыше, для кого-то более удобно сделать конструкцию меньшего размера: например, 2160 мм в длину, 1200 в ширину и спереди и сзади.
Расстояние между ребрами жесткости в этом случае рассчитывается по-другому. Чтобы нагрузка равномерно распределялась по крыше нужно сделать не меньше 8 опор.
Типы багажников для крыши
Условно их можно разбить на три группы:
- Закрытые (обтекаемые).
- Открытые продольные.
- Поперечные.
Обычно закрытые багажники — это заводские изделия, выполненные в виде обтекаемых коробов, напоминающие лодку.
Важно! Такие часто используют и для внедорожников иностранного производства. Они красивы, и эргономичны, но в большинстве очень маловместительны.
Наибольшей популярностью пользуются открытые багажники. Они просты в изготовлении и позволяют не только брать больше груза, но и располагать его более удобно.
Продольные багажники
Это довольно оригинальный вариант. Постоянно на крыше располагаются две дуги по ходу движения автомобиля. В случае необходимости на них крепятся поперечные балки и укладывается груз. Он закрепляется специальным пружинным тросом или крепким шнуром.
Внимание! Поперечины закрепляются с помощью встроенных в них струбцин.
Продольные балки имеют квадратное сечение и прикручены к крыше УАЗ Хантер болтами жёстко.
Поперечные багажники на крышу
Это в принципе хорошо известный всем вариант. Точно так же крепятся съёмные варианты и на других типах автомобилей, не являющихся внедорожниками. Удобство этих узлов в том, что они демонтируются полностью на то время когда в них нет необходимости. Кроме того, они обычно гораздо легче чем остальные варианты, благодаря своей конструкции. Из минусов, в первую очередь нужно отметить большую хрупкость этих багажников для крыши. Делают их из 2 материалов:
- алюминий,
- тонкие стальные пруты.
Сечение колеблется от 7 до 12 миллиметров. Именно такие багажники на крышу для УАЗа Хантер стараются сделать своими руками, ведь это достаточно просто. Форма этой детали напоминает плоский короб из стенок состоящих из тонких элементов.
Пошаговая инструкция изготовления
В качестве примера возьмём изготавливаемый багажник из металлического профиля.
Измеряем длину и ширину крыши. Нам нужно узнать вес будущей конструкции с учётом материала и измеренных параметров. Как это сделать? Microsoft Excel вам в помощь. Вес конструкции будет показан сразу после записи всех характеристик.

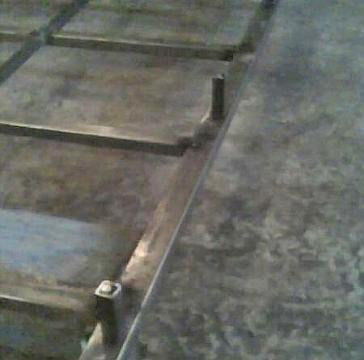

Сварим периметр будущего багажника, а на равном расстоянии внутри периметра привариваем две перемычки, которые будут «держать» конструкцию. К этим перемычкам установят рейлинги, а на рейлинги уже подсоединим платформу. После основных перемычек промежуточных, для пущей прочности. На этом сбор несущего каркаса подходит к концу.
Далее в дело вступает профильная труба. Она будет служить связующим элементом между всеми перемычками. Для эстетики и аэродинамики багажника устанавливается дуга в передней части конструкции. В местах её изгиба должен быть сектор, а на краю — напуск в 5 см. Дугу свариваем с передней частью поверхности, и также добавляем перемычки.
Какой экспедиционный багажник без бортов? Желательно сделать съёмные борта, дабы менять их по необходимости. Борта будут крепиться в отверстия, которые нужно обварить и заткнуть втулками. Это исключит деформацию профиля при затяжке болтов.
Боковая верхняя перекладина
Ещё не забыли, как мы сгибали переднюю дугу? Также сгибаем боковую верхнюю перекладину. Одну, другую. Дальше привариваем втулку в точку изгиба перекладины сбоку, чтобы верхняя часть передней перекладины была надёжно закреплена.
Вот и почти сделана вся работа. Настал час творческих автомобилистов. Нужно покрасить всю конструкцию, придать ей немного стиля. Во избежание ржавчины советуем нанести слой грунта, а уже потом думать о краске. Среди грунтовых растворов наиболее устойчивым к соляным воздействиям считается грунт, в составе которого есть цинк.
После нанесения слоя грунта следует подождать не менее суток, а после уже пользоваться обычной эмалью и наносить желаемый цвет . Многим не нравится, как выглядят болты в местах стыка конструкции. Во избежание некрасивого вида можно поставить декоративные гайки в этих местах. Вот вам и современный багажник.
Чего бы ещё добавить?
Основная функция багажника на крыше — экономия пространства внутри. С установкой дополнительного оборудования можно расширить его функциональность.
- « » — фонари, которые ещё лучше осветят дорогу.
- Во внутреннем и внешнем бортах есть место для хайджека и лопаты. Ох, как будут рады огородники.
- Если часто ездите по заросшей местности, например, лесам, можно установить веткоотбойники. Они защитят стекло от повреждений.
Не забывайте также, что экспедиционник хорошо защищает саму крышу от вмятин. Как видите, такой багажник может служить хорошим средством не только для экономии пространства, но и , для установки полезного оборудования. К тому же помимо самих багажников на рейлинги можно крепить другие конструкции для перевозки рыболовного оборудования или охотничьего.
Как видите, своими руками смастерить багажник реально. Для крупных Mitsubishi L200 потребуется лестница с боковой стороны. Для небольших иномарок будет достаточно укреплённого каркаса.
Внедорожник Ульяновского завода комплектуется продольными дугами или рейлингами. Но не каждая модель УАЗ Патриота оснащается таким устройством. Более подробно о рейлингах на УАЗ Патриот можно узнать здесь (ссылка на сайт). Сегодня же мы уделим внимание багажнику на крышу внедорожника УАЗ Патриот. Известно четыре вида багажника для внедорожника:
- спортивный;
- туристический или экспедиционный;
- дачный или хозяйственный;
- автобокс.
Сегодня же мы уделим внимание экспедиционному багажнику для внедорожника. Что собой представляет, как устанавливается и возможно ли его сделать своими руками в домашних условиях? Именно эти вопросы рассмотрим в данном материале.
Экспедиционный багажник предназначается, прежде всего, для того, чтобы иметь возможность перевозить грузы преимущественно экспедиционного характера. К таковым грузам относятся различные инструменты, приспособления, палатки и т.п. Экспедиционный вариант обязательно должен иметь конструкцию в виде решеточного дна с бортами. Для чего это необходимо? Решеточное дно позволит перевозить на нем вещи или предметы без дополнительного их закрепления. Бортики также предназначаются для того, чтобы груз не смог выпасть из багажника, поэтому данные условия являются обязательными для такого варианта изделия.
На сегодняшний день авторынки переполнены различными вариантами экспедиционников для внедорожника УАЗ Патриот. Можно найти и отечественные виды, и зарубежные, и самодельные, и заводские. Но какие же выбрать? Выбор изделия должен основываться на следующих критериях:
- материал, из которого изготовлено изделие;
- форма изделия;
- качество сборки. Если отчетливо видны сварные швы или сталь, из которой собран багажник, слишком тонкая, то лучше такой агрегат не покупать, так как больше промучаетесь;
- способ установки. По способу установки различают следующие варианты багажников: Крепление на рейлинги. Самый простой и распространенный способ монтажа. Достаточно установить и закрепить изделие. Не нужно выполнять никаких дополнительных работ: сверлений, обрезаний и т.п.
- Установка на водостоки. Такой вариант креплений относится также к наиболее простым, но менее надежным, чем следующий.
- Монтаж в крепления крыши. Для этого делаются отверстия в крыше автомобиля, и устанавливается багажник. Такой вариант крепления является максимально надежным, но требует сверления крыши, что негативно отражается на конструкции автомобиля.
Итак, крепление на рейлинги осуществляется с помощью специальных кронштейнов. Такой вариант приемлем для тех, кто не желает портить конструкцию автомобиля и старается избежать сверления кузовной части. Минусом такового крепления является дизайн — не очень красиво смотрится багажник, который закреплен к рейлингам.
Установка на рейлинги
Монтаж изделия на водостоки
Внедорожник УАЗ Патриот, впрочем, как и многие автомобили отечественного производства оснащаются специальными пазами на крыше, которые называются водостоки. Автомобили зарубежного производства давно отошли от такого приспособления, но суть этих водостоков в том, что именно в этом пазу можно совершенно свободно закрепить экспедиционный багажник.
Фиксация осуществляется с помощью специальных Г-образных кронштейнов. Такой вариант крепления также не требует нарушения конструкции крыши, поэтому также является популярным. Но и минус у такого варианта крепления имеется, который заключается в ненадежности закрепления. То есть не исключается вероятность того, что багажник не вырвет под действием большого груза. Поэтому очень важно не перегружать его.
Экспедиционный багажник на водостоки своими руками
Если не получается найти багажник, который крепится на водостоки или варианты таких изделий совсем не то, что вы себе представляете, то не следует отчаиваться. Решить проблему можно с помощью изготовления агрегата своими руками. Потребуется, конечно, помощь сварщика, но для начала вам следует набросать на листе бумаге примерную схему. Чертеж, который в итоге получится, следует передать сварщику вместе с материалом. Итак, не будем останавливаться на виде самого изделия, а рассмотрим, что же собой представляют кронштейны экспедиционного багажника на водостоки.
Для начала выбирается толщина стали кронштейнов. Желательно чтобы она была не менее 2мм и не более 4мм. Потребуется всего три различных элемента:
- Опорная пластина;
- Прижимная планка;
- Г-образный кронштейн.
На фото ниже представлен пример этих деталей.
После того, как будут готовы такие детали, потребуется соединить их с основной конструкцией багажника и установить в водостоки. В итоге получится такой вариант экспедиционного багажника на УАЗ Патриот, который фиксируется в водостоки.
Все очень просто, но единственное, что важно учесть при установке своими руками — это монтаж резиновых проставок между кронштейнами багажника и крышей. Это нужно для того, чтобы не повредить кузов автомобиля.
Наиболее популярным вариантом «экспедиционника» является багажник экспедиционный РИФ для УАЗ Патриот, который также имеет способ установки посредством водостоков. Качество РИФа достаточно высокое, он даже выдерживает максимально допустимые массы, но как показывает практика, сдают водостоки. Размеры РИФа составляют 1200х1900мм, что отлично располагает изделие на крыше. Дополнительно на багажник может устанавливаться освещение.
Крепление в крыше
Крепление багажника в крыше автомобиля является самым надежным вариантом, так как шансов на то, что изделие может потеряться на ходу практически нет. Только один недостаток — необходимость сверления отверстий в крыше. Если у вас стояли штатные рейлинги, то многие багажники рассчитаны именно под эти крепления. Но если штатные поперечины не установлены с завода, тогда вариант закрепления решается путем проделывания отверстий своими руками. Процесс этот несложный, но требует снятия обшивки крыши внутри салона.
После извлечения обшивки крыши размечаются отверстия в крыше необходимого диаметра и высверливаются. Изнутри высверливаются отверстия (во внутренней раме) с помощью шарошки. Это нужно для того, чтобы зафиксировать изделие с помощью гаек. Обязательно перед установкой изделия на крышу необходимо в месте креплений установить резиновые проставки, чтобы не повредить краску и не допустить коррозии крыши.
Недостатки экспедиционных багажников
Итак, мы рассмотрели основное назначение данного агрегата для внедорожника УАЗ Патриот, как осуществляется его установка и, какие варианты креплений имеются. Помимо всех плюсов, «экспедиционники» имеют и некоторые недостатки, поэтому ездить с ним на крыше без применения попросту нерационально. К недостаткам можно отнести:
- Снижение аэродинамических характеристик. Багажник своей массивной конструкцией является попросту препятствием для встречного ветра, поэтому он тормозит автомобиль и снижаются аэродинамические свойства.
- Ухудшение аэродинамики приводит к повышению расхода топлива. Чем больше объем перевозимого груза, тем значительнее расход топлива.
- Если крепление сделано некачественно, то это приводит к ухудшению шумоизоляции.
- Ухудшение управляемости автомобилем при неправильном распределении веса.
Поэтому, исходя из всего вышесказанного, следует сделать вывод, что лучше всего багажник устанавливать при необходимости. Поэтому крепления его должны быть мобильными, то есть легко и быстро сниматься. Наилучшими вариантами креплений являются:
- посредством рейлингов;
- в водосточные канавки.
Таким образом, принимая правильное решение, вы обезопасите себя от лишних и ненужных дополнительных расходов на бензин и запчасти.
Как часто ломается ваш Патриот?
Багажник на крышу автомобиля обладает огромным количеством преимуществ. Основные задачи, которые он выполняет:
- Создает места для транспортировки дополнительных вещей и аксессуаров.
- Обеспечивает основу для установки дополнительных осветительных приборов, а также защищает крышу от повреждений.
Говоря о достоинствах, нельзя отметить недостатки этой конструкции:
- Аэродинамика автомобиля значительно ухудшается, что приводит к расходу топлива.
- В некоторых случаях при допущении грубых ошибок ухудшается шумоизоляция и управляемость.
Багажник на крышу
