Замена сайлентблококв передних рычагов Дэу Ланос
Глухой стук в передней подвеске может говорить о многих неисправностях. Большинство изношенных деталей можно обнаружить невооруженным глазом, но сайлентблоки передних рычагов имеют одну особенность на Daewoo Lanos.
Изношенные стойки стабилизатора, шаровые опоры, подшипники ступицы на Ланосе и Сенсе можно вычислить достаточно просто, а износ сайлентблоков рычагов только в определенных условиях.
Как проверить сайлентблоки на Daewoo Lanos
Первый признак износа сайлентблоков — это
глухой стук, который проявляется только при проезде неровностей. В крайне запущенных случаях изношенная резинометаллическая втулка уже будет влиять на управляемость автомобиля, но до такого довести подвеску нужно постараться.
Проблема в том, что на вывешенных колесах неисправность сайлентблока можно определить только визуально. В Ланосе и Сенсе они не слишком хорошо видны, поэтому трещины на резине, сколы, отслоение от металлической втулки могут быть просто замаскированы грязью.
Для проверки состояния сайлентблоков необходимо установить автомобиль на смотровую яму или стенд, не вывешивая колеса,
так, чтобы вся нагрузка от кузова ложилась на рычаги. Теперь достаточно попросить помощника интенсивно раскачивать машину вверх-вниз, вперед-назад, наблюдая тем временем за сайлентблоками.
Если рычаг начинает перемещаться относительно балки и болта крепления рычага, сайлент-блок изношен критически и ему нужна замена.
Меняем сайлентблоки передних рычагов на Daewoo Lanos
Важно помнить, что замена сайлентблоков рычагов должна проводиться с обеих сторон. Застучали левые — меняем правые, причем и передний, и задний сайлент-блок переднего рычага.

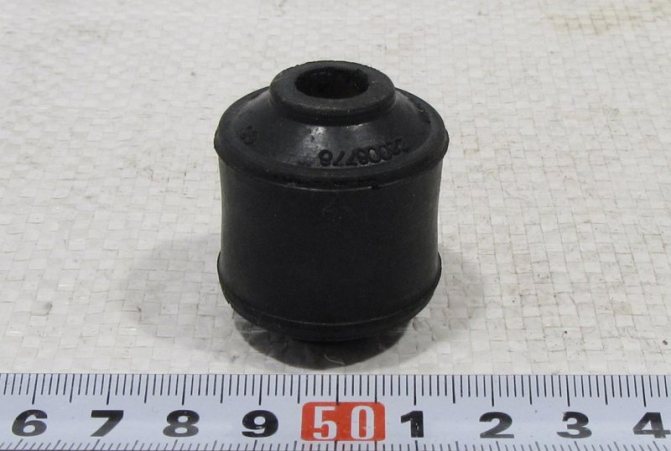

Для замены нам пригодятся новые сайлент-блоки, новые стойки стабилизатора и новые болты крепления рычагов.
Дело в том, что при хороших пробегах резьбы стоек стабилизатора закисают, как и болты крепления рычагов, поэтому их в большинстве случаев приходится срезать.
К тому же, раз уже сняли рычаг, грех не заменить стойку стабилизатора, стоит она копейки, а гремит при износе громко.
Еще для замены нам потребуется стандартный набор инструментов, для выпрессовки сайлентблоков лучше использовать гидравлический пресс, но подойдут и тиски. Возможно, понадобится болгарка и мощный молоток или съемник для шаровой опоры, если она долго не менялась.
Устанавливаем автомобиль на смотровую яму и срываем колесные болты.
Вывешиваем автомобиль. Снимаем колесо и чистим резьбы, которые будем откручивать, наносим проникающую смазку на все закисшие соединения.
Для начала снимем суппорт и отведем его в сторону, предварительно разжав колодки отверткой.
Срываем гайку крепления шаровой опоры к кулаку ключом на 19.

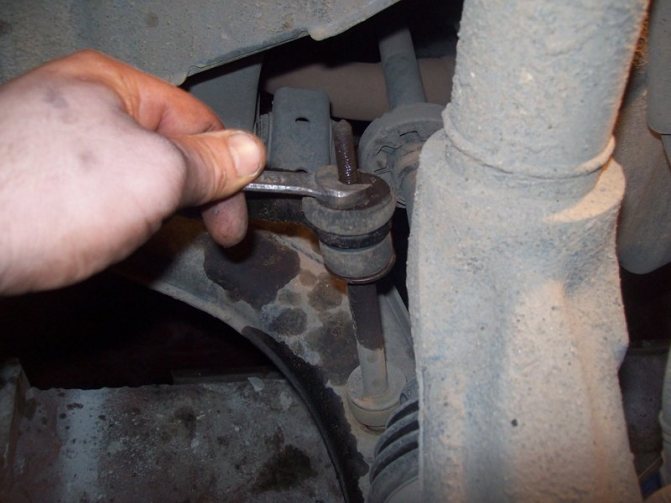

Откручиваем гайки крепления стойки стабилизатора.
Есть вероятность, что стойка закиснет и ее придется срезать болгаркой, затем выбивать из рычага.
Выкручиваем гайку крепления шаровой опоры и выбиваем ее из кулака, если нет в наличии съемника.

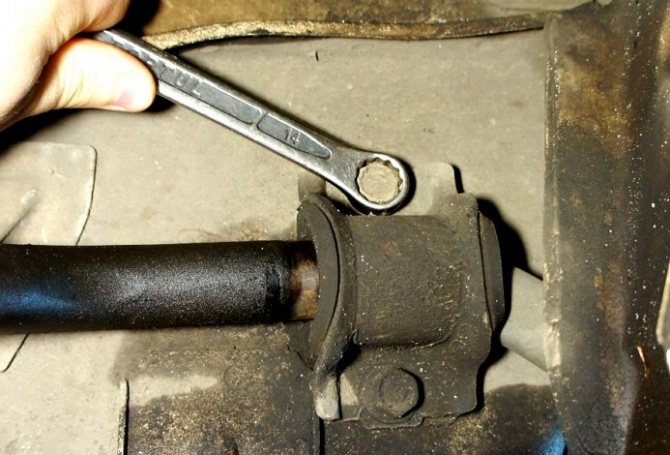

Головкой на 14 откручиваем два болта крепления скобы заднего сайлентблока.
Болт крепления рычага и переднего сайлентблока откручиваем двумя ключами на 22.
Скорее всего, рычаг снимется вместе с болтом, если ударить по нему в направлении движения автомобиля.
В 90% случаев болт прикипает к втулке сайлентблока.
Поэтому будет необходимо срезать болгаркой шайбу болта и выбить его из рычага со стороны головки.
Задний сайлент-блок просто сбивается с рычага.
Передний нужно выпрессовывать. Это можно сделать и без пресса, имея мощные тиски. Для этого понадобится оправка из трубы, по диаметру большей, чем проушина рычага и головка примерно соответствующая по размеру сайлентблоку.

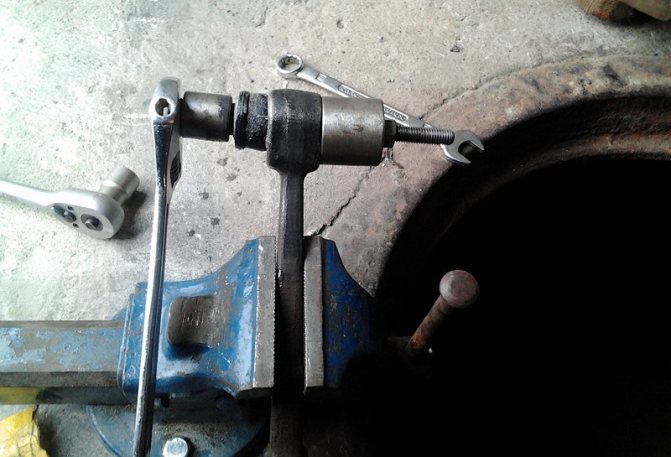

Закрепляем конструкцию в тисках и выпрессовываем старый сайлент-блок.
Можно использовать самодельный съемник, как показано на фото. Он состоит из сквозного болта с гайкой, такой же оправки и шайбы диаметром с сайлент-блок. Тоже успешно заменяет гидравлический пресс.
Тщательно обрабатываем проушину рычага, вычищаем грязь.
Смазываем проушину мыльным раствором.
Для того, чтобы сайлент-блок не повредился во время запрессовки, снимаем аккуратную фаску на резине с торца, как показано на фото.
Лучше фаску снимать на наждачном станке.
Смазываем оба сайлентблока мыльным раствором (не используем Литол или масла) и запрессовываем их в тисках на место. Задний просто набиваем на рычаг.
Устанавливаем задний сайлент-блок так, чтобы он находился немного под углом к рычагу.
Теперь приступаем к сборке. Перед этим промазываем новый болт рычага трансмиссионным маслом или Литолом, смазываем также новую стойку стабилизатора перед сборкой.
Мыльным раствором промазываем хомут заднего сайлентблока и устанавливаем на место рычаг.
До конца резьбы не затягиваем. Важно запомнить, что все резьбы затягиваются только после того, как автомобиль будет стоять на колесах, а не в вывешенном состоянии.
Устанавливаем подготовленную стойку стабилизатора.
Соблюдаем порядок установки и сторону установки прижимных шайб.
Затягиваем гайки стойки стабилизатора.
Затягиваем гайку крепления шаровой опоры.
Ставим на место суппорт, колесо, опускаем автомобиль и затягиваем крепление рычага на стоящем на земле автомобиле.
Процесс замены
Подготовка
Поставьте ваш «Ланос» на ровную поверхность. В идеале на смотровую яму или подъёмник, но можно ограничиться и ровным полом. Сорвите гайки крепления колес, стабилизатора и шаровой. Приподнимите перед машины. Открутите стойку стабилизатора ключом на 12 и снимите ее.
Далее, существует два варианта замены сайлентблока.
- Первый способ подойдет тем, у кого есть съемник:
Открутите шаровую опору ключом на 19, затем «выпрессуйте» ее из кулачка. Для этого подойдет тот же съемник, который мы готовили для замены сайлента. Принцип его работы лучше разобрать по видео (с 3.46):
После откручивайте болты заднего сайлентблока(М14). Накидными ключами на 22 открутите передний сайлент. Снимите рычаг.
- Второй вариант будет значительно проще и быстрее для тех, кто никогда не сталкивался с заменой шаровой на «Ланосе». Чтобы не выпрессовать опору, вы можете просто ее снять. Для этого вам понадобится скрутить болты крепления шаровой к рычагу. Дальнейшие действия такие же, как и для первого способа – откручиваете и снимаете рычаг.
Выпрессовка сайлентблока на «Ланосе»
Для выпрессовки используем съемник, который изготовили (или купили) ранее. Вставьте болт в отверстие сайлентблока. С одной стороны, поместите большую трубу, с другой — начинайте закручивать гайку. Чтобы избежать недопонимания по поводу замены передних сайлентблоков – посмотрите видео, (с 6.26):
На видео процесс замены сайлентблоков на «Ланосе» разобран очень подробно и хорошо проиллюстрирован.
Запрессовка
Вставьте болт в отверстие нового сайлента, с другой стороны болта установите трубу и гайку. Процесс запрессовки можно сравнить с «втягиванием» в посадочное отверстие по мере закручивания гайки. Используйте мыльный раствор для запрессовки. Так как сайлент на «Шевроле Ланос» резиновый – без смазки он будет заходить с большим натягом, что может привести к деформации и излишним напряжениям. Не используйте масла и различные смазки, так как резина может не выдержать такой агрессивной среды.
Процесс запрессовки можно увидеть на видео сверху (10.12):
Сборка
Для начала установите рычаг на место, зафиксировав его задним и передним болтами. После вставляем и фиксируем палец, а также стабилизатор. Закручиваем, но не затягиваем гайки.
В зависимости от того, какой способ вы выбрали до этого: запрессовываем шаровую или прикручиваем опору шаровой. Запрессовка шаровой на «Шевроле Ланос» может происходить так, как на данном видео (с 6.00):
Вставьте и прикрутите стойку стабилизатора. Заканчиваем тем, что одеваем колеса, закручиваем гайки и ставим машину. Замена сайлентблоков на «Ланосе» подошла к концу.
Почему нельзя затягивать элементы подвески «в воздухе»
Рабочее состояние подвески «Ланос» принимает в нагруженном горизонтальном состоянии. Когда машина поднята, элементы подвески устанавливаются под «неправильными» углами. Когда машина принимает «рабочее» положение, в узлах подвески возникнет дополнительное напряжение.
Сайлентблоки на Ланос – устранение стука в ходовой своими руками + Видео
Сайлентблоки на авто модели Ланос представляют собой шарниры, состоящие из двух металлических втулок, между которыми находится прочная резиновая прокладка. Регулярная замена этих элементов входит в число работ по обслуживанию автомобиля, поэтому ход выполнения этой операции стоит рассмотреть более подробно.
1 Как определить износ сайлентблоков?
В процессе своей эксплуатации сайлентблоки поддаются постоянному износу. Эти детали одними из первых принимают на себя все удары при езде по бездорожью. Даже на ровной поверхности элементы предотвращают от поломок иные составляющие ходовой части, в то время как сами гасят шумы и вибрацию. Не будь на Ланосе сайлентблоков, езда в этом автомобиле стала бы похожей на вождение телеги.
Износ сайлентблоков Ланоса
Эти элементы располагаются в передней и задней части машины, они регулируют расстояние между шарнирными соединениями в подвеске авто, из-за чего очень быстро изнашиваются сами. Понять, что нужно приступать к замене сайлентблоков, можно по нескольким простым признакам. Во-первых, если вы заметили появление глухого стука в заднем или переднем амортизаторе авто, это уже служит тревожным сигналом.
Стук в переднем амортизаторе авто
Причем в Ланосе, как в автомобиле с передним приводом, детали начинают стучать сначала спереди авто, а уже потом – сзади.
Во-вторых, менять элементы необходимо в том случае, когда рулевое колесо начало поворачиваться с усилием. С новыми сайлентблоками крутить руль в салоне Ланоса можно одним пальцем. Но как только “близится конец” этих элементов, машина начинает поворачивать с трудом. Третий признак износа деталей можно заметить в процессе выполнения диагностики Ланос. Если компьютер показывает увеличение люфта при вывешивании авто, или при раскачивании колес на стенде, значит, замену сайлентблоков в амортизаторах стоит выполнять незамедлительно.
2 Подготовка к ремонту авто
Наряду с этим не стоит забывать, что глухой шум в передней части Ланоса также может быть вызван поломкой амортизатора или деформацией самой рулевой тяги. Аналогичными бывают ситуации с задним амортизатором. В таких случаях прежде, чем приступать к замене сайлентблоков, стоит произвести профессиональный осмотр машины.
Деформация рулевой тяги
Итак, вы осмотрели машину и подобрали новые сайлентблоки. Независимо от того, какой именно из элементов износился – от рулевой тяги или от переднего рычага, для замены нам потребуются некоторые инструменты:
- Домкрат;
- Тиски;
- Устройство для съема шаровых опор;
- 2 ключа № 12, ключ-головка № 14, 2 накидных ключа № 22;
- Жидкость WD40;
- Мыльный раствор для прессования сайлентблоков;
- Наждачная бумага;
- Нож.
Инструменты для замены элементов переднего рычага
Наждачная бумага понадобится для очистки посадочных мест для втулок рулевой тяги и переднего рычага. Также необходимо запастись молотком на случай, если вы не сможете демонтировать изношенные деформированные элементы.
3 Самостоятельная замена сайлентблоков
Прежде, чем начинать работу, необходимо отогнать машину на ровную поверхность или поставить ее над смотровой ямой. Все резьбовые соединения в ходовой части автомобиля должны обрабатываться пастой WD40. Сначала мы приступаем к замене передних сайлентблоков. Для этого выкручиваем колесо в той части, откуда был слышан стук. С помощью ключей на “12” снимаем стабилизаторную стойку амортизатора, откручиваем гайку и снимаем шаровую опору. Если у вас нет устройства для съема – не расстраивайтесь.
Замена передних сайлентблоков Ланос
Открутите 2 болта, которые крепят шаровую к переднему рычагу машины, и снимите опору. Далее головкой на “14” откручиваем болты, фиксирующие сайлентблоки переднего рычага. После этого откручиваем болт сайлентблока от рулевой тяги. Если элемент никак не снимается, возьмите молоток и несколько раз ударьте по месту вкручивания болта. Затем снимаем изношенную деталь и откладываем в сторону.
Следующим этапом замены станет запрессовка сайлентблоков. Для этого устройством для съема шаровой сжимаем нашу новую деталь до образования из нее стальной втулки. После этого аккуратно срезаем лишние кромки резины в передней и задней части рычага так, чтобы элемент мог свободно выходить наружу. Затем очищаем посадочные места для сайлентблоков. При замене элемента переднего рычага лучше использовать крупнозернистую бумагу, а для установки в рулевую тягу лучше всего подойдет мелкозернистая. Оба посадочных места обрабатываем мыльным раствором.
Запрессовка резинометаллического шарнира
На конечном этапе приступаем к установке новых сайлентблоков. Стоит следить за наличием раствора в посадочных местах. Если он вытек или высох, стоит подлить еще немного жидкости. Категорически запрещается использовать горючие смеси типа машинного масла, так как они очень быстро разъедают резину! После монтажа новых втулок можно собирать ходовую в обратном порядке. Все перечисленные действия также используются для работы с задним амортизатором.
Как поменять задний ступичный подшипник на Нексии 1.5-2.0 (8 клапанов, 16 клапанов, n150)
На фото показана схема устройства задней подвески и ступицы автомобиля:
Требуемый набор инструмента для ремонта:
— Домкрат, противооткатные упоры;
— Ключи и головки с трещоткой (30, 27, 17);
Снятие тормозного барабана и демонтаж старых ступичных подшипников
Поставьте автомобиль на ровную поверхность, снимите с тормозов и установите упоры под передние шасси.
- Ослабьте колесные болты, затем поднимите авто домкратом.
- Снимите колесо, далее убираем защитный колпак ступичной гайки.
- Вытаскиваем шплинт ступичной контргайки, которую откручиваем. Гайка должна открутиться вручную, в том случае если резьба не повреждена. В другом случае, используем головку на 30.
Lanos, Nexia-замена сайлентблоков балки
Этот ролик обработан в Видеоредакторе YouTube ()
Сайлентблок задней балки ланос сенс замена № 19
Произвожу замену задних сайлентблоков
на Деу ланос-сенс.
- Теперь снимаем барабан вместе со ступицей, используем отвертку.
- Далее вынимаем обойму с роликами внешнего подшипника ступицы.
- С обратной стороны тормозного диска крепиться ступица, вынимаем из неё резиновый сальник и обойму внутреннего элемента.
- Далее можно отсоединить ступицу от барабана для удобства выпрессовки подшипника, или оставить конструкцию в сборе. В нашем случае, ремонт будет производиться на ступице в сборе с тормозным фланцем.
- Выпрессовываем из ступицы наружные детали конических роликоподшипников, для этого подойдет зубило и молоток, либо ударная отвертка.
- Для удобства демонтажа колец в отверстии ступицы имеются специальные пазы. После выпрессовки протираем посадочную поверхность.
Установка заднего подшипника в ступицу Дэу Нексия 2 своими руками
- Запрессовываем наружную часть большого подшипника, как показано на фото.
- Далее тщательно смазываем внутреннее и наружное кольцо меньшего подшипника ступицы.
- Вставляем обойму, сверху запрессовываем сальник.
- Теперь вставляем наружный ступичный подшипник, запрессовываем с помощью головки на 30.
- Смазываем и вставляем обойму наружной детали.
- Далее устанавливаем барабан со ступицей на заднюю полуось.
- Вставляем шайбу и накручиваем ступичную гайку. Теперь вставляем шплинт, а затем закрываем крышкой подшипниковый узел.
Замена сайлентблоков передних рычагов Дэу Ланос
Рычаги передней подвески Daewoo Lanos требуют регулярного сервисного обслуживания. В частности, необходимо проводить своевременную замену сайлентблоков. Каждый из рычагов передней подвески имеет по 2 сайлентблока.
Обратите внимание, передний сайлентблок запрессовывается в рычаг с достаточно большим натягом. Качественно и безопасно заменить данный сайлентблок, без использования специального съемника, не получится. Дополнительно нужен будет и пресс, чтобы грамотно запрессовать новый сайлентблок.
Задний же сайлентблок переднего рычага просто одевается на вал, прижимаясь при этом к кузову обыкновенным хомутом. С его заменой сложностей возникнуть не должно.
Стоит отдельно заметить, что на автомобиле Дэу Ланос сайлентблоки используются и в задней подвеске. Как показывает практика, сайлентблоков задней подвески хватает на дольше, чем в передней. Если на передней подвеске сайлентблоки рекомендуется менять через каждые 100 000 (км) пробега, то сайлентблоков на задней подвеске хватает примерно на 150 000 (км).
Для замены сайлентблоков на передней подвеске нужно будет производить демонтаж рычагов.
Пошаговая инструкция, как заменить сайлентблоки в передних рычагах Daewoo Lanos
- Загоняем авто на смотровую яму, можно включить стояночный тормоз.
- Вывешиваем передние колеса, зафиксировав положение автомобиля специальными упорами.
- Снимаем передние колеса. Некоторые мастера предпочитают не снимать передних колес, в этом случае все дальнейшие технологические операции необходимо будет производить из-под автомобиля.
- Размыкаем соединение шаровой и поворотного кулака. Мастеру будет сложно обойтись без специального съемника.
- Теперь можно приступать к демонтажу рычага передней подвески. Начинаем с заднего сайлентблока. Снимаем хомут. Нужен будет ключ на 14.
- Откручиваем болт переднего сайлентблока. Мастеру понадобиться помощь нескольких ключей на 22.
- Демонтируем рычаг передней подвески и переносим его на слесарный верстак.
- Извлекаем задний сайлентблок. Он полностью изготовлен из резины, поэтому он сидит на посадочном месте с минимальным натягом.
- Извлекаем передний сайлентблок. Мастеру не обойтись без помощи специального съемника для сайлентблоков. Дополнительно потребуются большие слесарные тиски. Обратите внимание на кромки переднего сайлентблока, мастеру пришлось их срезать, чтобы бортики не мешались.
- Тщательно чистим посадочные места заднего и переднего сайлентблоков.
- Запрессовываем новые сайлентблоки. Обратите внимание, чтобы запрессовать передний сайлентблок, скорее всего мастеру придется обратиться за помощью в специализированное СТО, где есть гидропресс. Только при помощи пресса получится качественно и безопасно установить новый передний сайлентблок.
Стоит отдельно заметить, что посадочное отверстие переднего сайлентблока нужно будет предварительно смазать. В качестве смазки следует использовать обыкновенный мыльный раствор. Двигательное/трансмиссионное масло или Литол лучше не использовать, так как данные виды смазки разъедают резину. Смазанный маслом сайлентблок выйдет из строя на порядок быстрее положенного.
- Собираем узел в обратной последовательности.
- Проводим все вышеописанные операции на противоположной стороне.
- Делаем пробный заезд, контролируя поведение подвески. Желательно проехаться, по какому-нибудь дорожному препятствию, чтобы удостовериться, что новые сайлентблоки отрабатывают, как им и положено.
Материалы и инструмент
- Набор ключей
- Домкраты и упоры
- Щетка по металлу
- WD-40
Необходимы будут и новые сайлентблоки для рычагов передней подвески. Артикульные номера сайлентблоков: GM-96445043 (передний), GM-90235040 (задний).
Дополнительная информация
Рычаги передней подвески, как другие элементы ходовой, находятся у самой дороги. По этой причине еще перед началом работ есть смысл тщательно почистить и обработать проникающей смазкой все резьбовые соединения.
При сборке же элементов передней подвески и ходовой рекомендуется тщательно смазывать резьбы. Для смазки хорошо подходит автомобильная мовиль, которая в свою очередь является хорошим консервантом. Вместе с мовилью многие мастера практикуют и использование автомобильного пластилина. Благодаря пластилину можно надежно защитить резьбовые поверхности с торца. Дополнительно пластилин сохраняет целыми и грани головок на болтах и гайках.
Вместе с сайлентблоками внимание нужно уделить и шаровым опорам, втулкам и стойкам стабилизатора, а также наконечникам рулевых тяг. Не следует забывать и про необходимость своевременного обслуживания сайлентблоков задней подвески.
