Самый лучшая доработка штатного отопителя Уаз Хантер, это его замена на более совершенный и производительный отопитель производства НАМИ. Достоинств у него больше, чем недостатков, к основному из которых относится большая цена. Если же хочется сэкономить, то повысить эффективность работы штатного отопителя можно с помощью некоторых несложных доработок, которые будут рассмотрены ниже.
Доработка и совершенствование конструкции отопителя Уаз Хантер.
Начать стоит с герметизации корпуса отопителя. Для этого его надо снять с машины и заделать изнутри с помощью автомобильного герметика все углы и места сопряжения деталей корпуса. А затем, желательно, тоже изнутри, обклеить стенки короба тонкими, в 2-3 мм, листами автомобильной шумо и виброизоляции. Все это в комплексе устранит утечки воздуха, немного повысит теплоотдачу и несколько снизит общую шумность отопителя во время работы электродвигателя.
Следующим шагом надо попробовать любым доступным способом, например оклейкой оконным уплотнителем по периметру, загерметизировать нижний прямоугольный выходной лючок корпуса отопителя. Это нужно для того, чтобы устранить утечки воздуха, когда крышка лючка закрыта, тем самым повысив силу потока воздуха, который пойдет через гофрированные шланги на лобовое стекло или через нижние боковые распределители воздуха.
Ну и в заключении, надо убрать или просто отогнуть влево прямоугольный выступ, находящийся изнутри корпуса отопителя и частично закрывающий левый выходной патрубок подводящий воздух к лобовому стеклу. Общее назначение и функциональность этого выступа в конструкции не совсем понятны, но то, что без него сила подачи воздуха в левый гофрированные шланг увеличивается, а значит и возрастает сила обдува лобового стекла со стороны водителя — это факт.
Течь дождевой воды из корпуса отопителя УАЗ Хантер в салон.
Не смотря на установленный под воздухозаборным лючком пластиковый короб, часть дождевой воды при закрытой крышке лючка, во время стоянки все равно может попадать в салон Уаз Хантер. Первоначально, в результате осмотра и контроля во время дождя, казалось, что поступление капель воды в салон как то происходит по сливному шлангу короба.
Затем предполагалось, что поврежден сам пластиковый короб. В действительности же, было точно выяснено, что вода в салон поступает через стык верхнего внутреннего железного короба отопителя который выходит наружу кузова. Там он образует небольшой бортик, на который устанавливается нижний уплотнитель лючка.
Дождевая вода затекает под этот уплотнитель, затем идет в щель между выступающим бортиком короба и непосредственно кузовом. И уже оттуда попадает сразу же внутрь корпуса отопителя и затем через неплотности стекает под ноги водителю или переднему пассажиру. То есть в пластиковый короб она изначально не попадает, а обходит его.
Поэтому нижний резиновый уплотнитель лючка надо обязательно снять, хорошо обработать кузовным герметиком по кругу ставший видимым стыковочный шов, а затем установить уплотнитель на место. Больше вода в салон через отопитель у вас не потечет.
Установка дверного уплотнителя на крышку лючка воздухозаборника Уаз Хантер.
В любом случае, установлен на машине пластиковый короб над радиатором отопителя или нет, естественное попадание воды и пыли в отопитель, а затем и в салон при закрытом лючке воздухозаборника надо предотвращать. Лучше всего с этой задачей справится установленная сверху лючка пластиковая накладка. Только надо заранее выяснить, подходит ли она для Уаз Хантер с нижним расположением поводков стеклоочистителя или нет.
Если же нет желания сверлить дополнительные отверстия в кузове машины для установки такой накладки, то есть более простой и бюджетный способ. Он заключается в замене штатного резинового уплотнителя крышки лючка воздухозаборника на уплотнитель, который с завода устанавливается на внутренний проем дверей Уаз Хантер, его каталожный номер 3153-6107018 или 3153-6107019. А по сути это обычный дверной уплотнитель от ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, который идет под номерами 2101-6107018, 2101-6207024, 2101-6207025.
Никаких особых сложностей при установке такого уплотнителя нет. Единственное, на что надо обратить внимание, это чтобы при установке крышка была поднята максимально вверх, насколько это позволяют ее регулировочные отверстия. Теперь в закрытом состоянии крышка лючка воздухозаборника максимально уплотнена по всему периметру и попадание внутрь воды практически исключено, даже во время очень сильного дождя.
Выбор и замена электродвигателя отопителя Уаз Хантер.
Штатно, в отопителе Уаз Хантер установлен электродвигатель МЭ236 мощностью 25 Ватт. Его возможностей откровенно не хватает, чтобы нормального протягивать воздух через радиатор. Еще от маленькой производительности МЭ236 очень сильно страдает качество обдува лобового стекла.
Подобрать на замену МЭ236 более мощный электродвигатель особого труда не составляет. Например это могут быть электродвигатели 19.3730, 191.3730, 192.3730 и 194.3730 мощностью 40 Ватт, или 197.3730 мощностью 60 Ватт, или 51.3730 и 511.3730 мощностью 90 Ватт. Главное, чтобы диаметр выходного вала у электродвигателя был 8 мм, чтобы можно было без переделок установить штатную крыльчатку, а также, чтобы у него на корпусе присутствовали подходящие шпильки или резьбовые отверстия для его крепления в отопителе.
Кроме того, не лишне будет учесть и нагрузку, которую при работе этот электродвигатель будет создавать на бортовую сеть и соответственно генератор. Так, потребляемый ток у электродвигателя 511.3730 мощностью 90 Ватт составляет 15 Ампер, против 5 Ампер у штатного МЭ236. Поэтому, возможно, золотой серединой будет установка электродвигателя 197.3730 мощностью 60 Ватт и потребляемым током в 8 Ампер.
Конструкция вентилятора печки УАЗ
Так уж повелось, что на большинстве современных автотранспортных средств в качестве привода крыльчатки вентилятора используют электромотор, который изначально является совершенно автономным двигателем, который приспосабливают для работы в паре с крыльчаткой вентилятора. В УАЗ конструктивно эта пара выполнена в единой связке, цель которой – обеспечить подачу наружного воздуха в радиатор отопителя и далее по системе воздуховодов в салон. Управление мотором печки осуществляется с панели климатической установки регулятором, который позволяет включать/выключать вентилятор, а также изменять скорость вращения его лопастей, регулируя объём воздуха, поступающего в салон через дефлекторы.
Собственно крыльчатка представляет собой пластиковую форму в виде полого цилиндра, стенки которого имеют прорези с внутренними рёбрами изогнутой формы. Таким образом, это не привычная конструкция с трёх- четырёхлепестковыми лопастями – скорее, такой вентилятор напоминает турбину самолётного двигателя. Подобная форма считается более надёжной при работе на очень высоких скоростях вращения приводного вала. Строго говоря, ломаться здесь особо нечему, если обеспечить полную герметичность крыльчатки (за исключением подшипника), поэтому большинство неисправностей приходится на электромоторчик, являющийся приводом вентилятора.
Впрочем, об идеальной герметичности говорить не приходится, и потому со временем на лопастях крыльчатки накапливается грязь, что приводит к повышению нагрузки на двигатель со всеми вытекающими последствиями и повышением вероятности заклинивания устройства.
Значительная часть неисправностей вентилятора вызвана проблемами в электрической части, состоящей из следующих компонентов:
- генератора/АКБ, являющихся источником питания моторчика. Аккумулятор в этой схеме задействован редко, после включения зажигания и до момента запуска силового агрегата. Поскольку электродвигатель вентилятора потребляет немало электроэнергии, не стоит злоупотреблять его работой в этом режиме – аккумулятор может сесть настолько, что у вас возникнут проблемы с пуском двигателя;
- собственно замок зажигания;
- плавкий предохранитель, предохраняющий двигатель от скачков тока;
- переключатель скоростей вращения вала моторчика;
- дополнительный резистор, посредством которого и достигается уменьшение оборотов вращения электродвигателя, который может вращаться только на одной, в данном случае максимальной скорости;
- собственно мотор отопителя УАЗ.
Все внедорожники, сходящие с конвейера Ульяновского автозавода, комплектуются моторчиком собственного производства, среднестатистический ресурс которого, к сожалению, весьма посредственный: уже после тысячи часов наработки в его функционировании наблюдаются различные проблемы. Поэтому многие владельцы стремятся при первой же возможности заменить его на более надёжный, но не требующий большого количества переделок. Чаще всего в качестве аналогов использую электродвигатели Sanden или Delphi – это известные бренды, чья продукция широко представлена в розничной сети.
Нюансы подключения
Используя личный опыт, или же обратившись к электрику, вам потребуется собрать весь узел, соединяющий между собой новую дополнительную печку и насос. Со шлангами ничего сложного нет, поскольку они подключаются на радиатор и насос, сама помпа фиксируется и выводится проводка. Стандартная схема для таких ситуаций включает в себя 3 реле, 1 из которых для насоса, а ещё 2 для 1 и 2 скорости работы отопителя соответственно. Что же касается предохранителя от +, то некоторые ставят только один плавкий предохранитель номиналом 15 А. Но будет лучше, если вы установите 2 этих элемента. Один пойдёт на насос с номиналом 7,5 А, а второй для печки с 10 А. Схему можете выбрать любую, поскольку в действительности вариантов установки и размещения достаточно много. Тут уже каждый для себя решает, по какому пути пойти и на чём стоит остановить свой выбор.
Демонтаж вентилятора
Если причины неработоспособности моторчика печки УАЗ не лежат в плоскости электропитания, то без его разборки не обойтись. Как правило, выход из строя двигателя или крыльчатки начинается с появления посторонних звуков, которые и являются очевидным свидетельством того, что в скором времени этот узел может отказать. Здравомыслящие владельцы внедорожника не ждут этого момента, приступая к разборке вентилятора по мере появления этих акустических предупредительных сигналов. Во многих случаях узел нуждается в чистке, после которой он продолжает работать как новенький. В любом случае оценка состояния мотора печки требует его демонтажа. Мы расскажем, как это делается на примере УАЗ Патриот:
- как обычно при ремонте оборудования, подключённого к бортовой электросети, снимаем минусовую клемму АКБ;
- открываем оба перчаточных ящика, освобождаем их от содержимого
- для демонтажа нижнего бардачка открываем верхний и откручиваем два нижних самореза;
- четыре винта нужно открутить в нижнем ящике и вынуть его, отсоединив штекер подсветки;
- откручиваем оставшиеся 4 самореза в верхнем бардачке, осторожно высовываем его, отсоединяем разъём и откладываем в сторону;
- теперь можно приступать к снятию воздуховода, крепящегося посредством саморезов;
- переходим в подкапотное пространство, где демонтируем бачок омывателя, поскольку он будет нам мешать в дальнейшем;
- точно так же поступаем с дополнительной помпой – откручиваем его от кронштейна, убирая в сторону, но не отсоединяя разъём;
- откручиваем болты, удерживающие корпус радиатора отопителя, без снятия патрубков, отводим короб теплообменника в сторону;
- и только теперь получаем доступ к моторчику печки, что позволяет его демонтировать;
- отсоединяем разъём электропитания;
- с помощью отвёртки с плоским наконечником отсоединяем фиксаторы и извлекаем блок в сборе.
Теперь можно проверить его работоспособность, и если проблема действительно заключается в самом вентиляторе, уточнить диагноз, на основании которого и принимается решение о дальнейших действиях: очистке, ремонте или замене устройства на новое.
Если причиной разборки вентилятора отопителя УАЗ стало появление раздражающего свиста, можно сделать вывод об износе втулок или подшипников моторчика или крыльчатки – именно они являются главной причиной возникновения посторонних звуков. Если вы приступили к ремонту, когда вентилятор уже «умер» — скорее всего, в этом виновны износившиеся щётки, хотя не исключено и перегорание обмотки якоря. В последнем случае ни о каком ремонте речь не идёт, если вы не электрик высокой квалификации (ремонт электродвигателя на стороне в большинстве случаев нецелесообразен – затраты сопоставимы с приобретением нового двигателя, а вот в качестве новой обмотки будут большие сомнения).
Впрочем, примерно в половине случаев свист, доносящийся из района установки печки, может свидетельствовать о загрязнении крыльчатки. Её состояние можно оценить сразу после изъятия вентилятора. Если грязи и мусора много, очистка лопастей и внутренности вентилятора может решить проблему. Для проверки этого можно подключить питание к моторчику непосредственно от аккумулятора. Если визги пропадут – можно надеяться, что втулки и подшипники целы. Шат приводного вала можно диагностировать вручную. Хотя такой метод не считается надёжным, при наличии более-менее значимого износа вы это наверняка ощутите.
Загрязняться может не только крыльчатка – зачастую грязь попадает и в подшипники приводного вала электродвигателя.
В таком случае у вас есть два варианта решения проблемы:
- чистка. Если при прокручивании вала вручную он двигается с заметным сопротивлением, неравномерно, без инерции и с быстрым затуханием крутящего момента, даже если характерные звуки при этом не раздаются, имеет смысл произвести очистку узла. Для начала — пылесосим сам моторчик, затем промываем оба подшипника WD-40, протираем от грязи сам вал, и после этого смазываем подшипники. Чаще всего такой профилактики достаточно для избавления от неприятных звуков, ресурс двигателя восстанавливается практически до исходной величины;
- ремонт или замена подшипников выполняется в том случае, если вал вращается только при приложении значительных усилий, или его вообще заклинило. К такому ремонту следует прибегать, если у вас уже есть опыт проведения аналогичных восстановительных работ, поскольку придётся разбирать моторчик, используя нестандартные инструменты и приёмы.
Аргументы в пользу самостоятельного ремонта – высокая стоимость узла (от 5 тысяч рублей). Впрочем, можно найти предложения и по цене вдвое меньше, но стоит задуматься о качестве таких изделий.
Алгоритм разборки и ремонта мотора печки УАЗ:
- Первым делом откручиваем цилиндр крыльчатки, которая крепится к валу двигатель гайкой. Отметим, что усердствовать при попытке вытащить вентилятор не следует – он пластиковый, причём пластмасса не самого высокого качества, довольно хрупкая. Если ничего не получается, можно попробовать окунуть крыльчатку (но не мотор!) в нагретую до 60-70 градусов воду: если при посадке вентилятора использовался силиконовый клей, он немного размягчится, что и позволит завершить операцию;
- теперь можно приступать к разборке самого моторчика. Для этого нужно отсоединить его крышку, которая крепится на четырёх защёлках-фиксаторах, напоминающих крепление жигулёвского трамблёра;
- вытаскиваем мотор и оцениваем состояние подшипников. Они могут быть просто загрязнены, а могут иметь повреждение – в последнем случае их нужно заменить. Могут возникнуть проблемы со снятием, особенно у неопытных автомобилистов – на помощь придёт проверенная ведешка. Наличие оборудованного гаража (в частности тисков) существенно облегчит вашу задачу;
- что касается выбора подходящих новых подшипников, то здесь самое главное – соблюдение размеров, причем не только внутреннего. Важный нюанс: лучше покупать отечественные изделия, нежели продукцию неизвестного происхождения;
- одеваем их на приводной вал и проверяем, насколько свободно они вращаются;
- отдельно следует сказать об износившихся щётках – доступ к щёточному узлу без снятия моторчика сильно ограничен, практически невозможен, так что в любом случае оцените их износ и по возможности замените на новые;
- сборка вентилятора производится в обратном порядке.
Правильный выбор
Зимой хочется комфортного тепла в салона

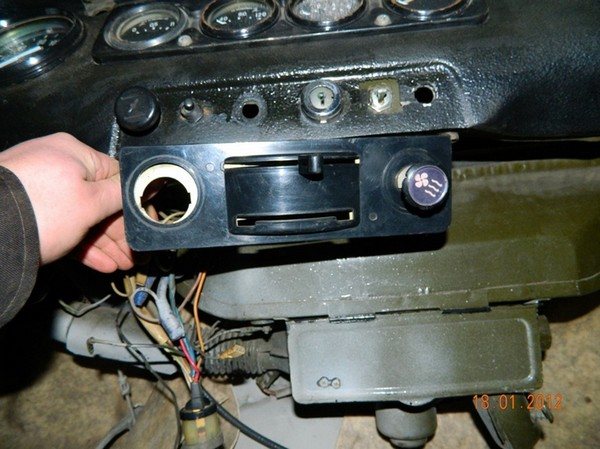

Чтобы утеплить салон УАЗ 469, рекомендуется заменить существующий отопитель на более мощный аналог. Можно приобрести такой радиатор от Жигулей. При этом потребуется сделать некоторые переделки, включая кран.
Допускается установка в заднюю часть салона рассматриваемых моделей дополнительного отопителя. Выбор печки зависит от личных предпочтений, вкусов и финансов владельца УАЗ 469 или УАЗ Хантер. В любом случае изменяется конфигурация отопителя. В его качестве может выступать:
- КИТБ.3221-8110010;
- отопитель НАМИ-4 или НАМИ-7,
- печка от Жигулей.
Автомеханики рекомендуют устанавливать на данную модель автономный отопитель НАМИ-4, который будет работать на газовом топливе. При этом учитывается, что вне зависимости от сделанного выбора печка должна обладать мощностью от 2-4 кВт. Плюсом подобной системы является автономная поддержка температуры в салоне. Минус — сложный монтаж.
Прежде чем приступить к тюнингу УАЗ Хантер, нужно учесть, что кран также подлежит замене. Связано это с его неудобным расположением и склонностью к протечке. Правильным решением в этом случае является врезка нового агрегата в данную систему. Кран устанавливается поближе к печке.
Врезать угловой кран нужно в салоне, в противном случае он может забиться грязью. В этой ситуации один штуцер выводится в короб, а второй соединяется с аналогичным элементом радиатора. Важным моментом в данном вопросе является правильный выбор детали. Рекомендуется монтировать регулируемый кран.

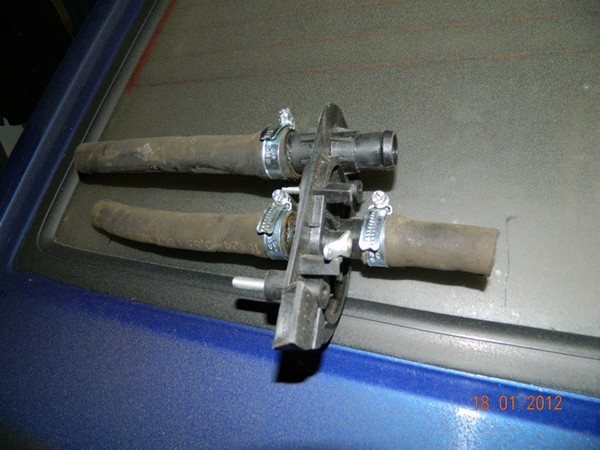

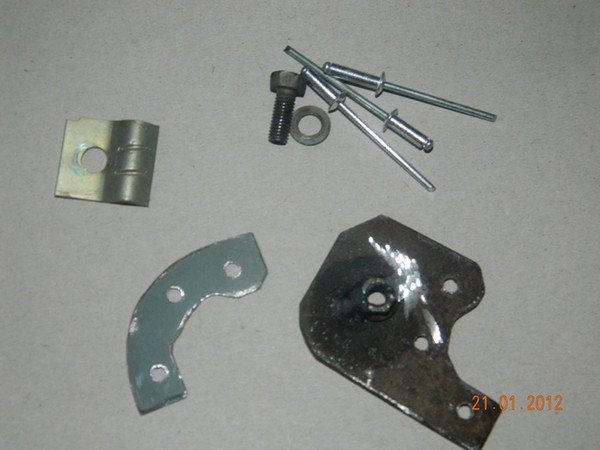

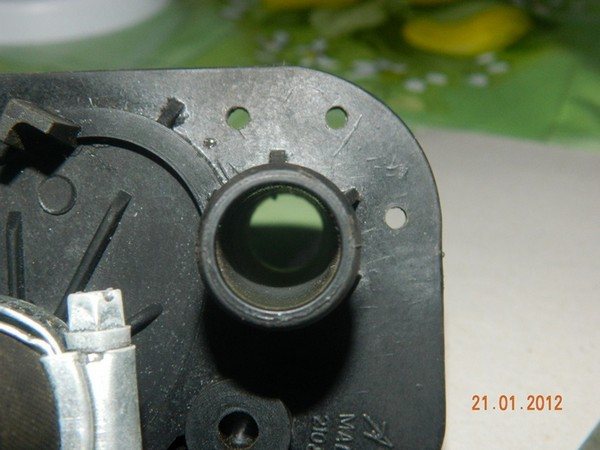

Можно отдать предпочтение электромагнитному клапану от БМВ 5 серии. Монтировать его нужно в разрыв выпускного и впускного патрубка радиатора печи. Эта деталь не разбирается. Для его модернизации потребуется высверлить 4 заклепки в крышке. В таком случае получится разборная конструкция, которая легко будет поддаваться чистке. Для ее сбора применяются винты.
